申请日2010.05.17
公开(公告)日2011.05.25
IPC分类号C02F3/30; C02F9/14
摘要
本实用新型公开了一种高有机物浓度和高氨氮废水的深度处理系统，能更有效地去除废水中的有机物、氨氮、磷等。包括依次相连的集水井、均质池、多级缺氧/好氧系统、膜生物反应器、高级催化氧化塔、厌氧膜床-曝气生物滤池和排放管;均质池包括潜水搅拌机;多级缺氧/好氧系统包括2-6级交替排列的缺氧池和好氧池;膜生物反应器包括进液系统、循环系统、清洗系统、回流系统和清液出流系统;高级催化氧化塔内投加Fenton药剂并附以紫外线照射;厌氧膜床-曝气生物滤池设有厌氧膜床、好氧膜和曝气系统。采用本实用新型的高有机物浓度和高氨氮废水的深度处理系统，能更有效地去除废水中的有机物、氨氮、磷等，性价比高，操作简单，对后续处理无毒害作用，能有效避免二次污染。
权利要求书

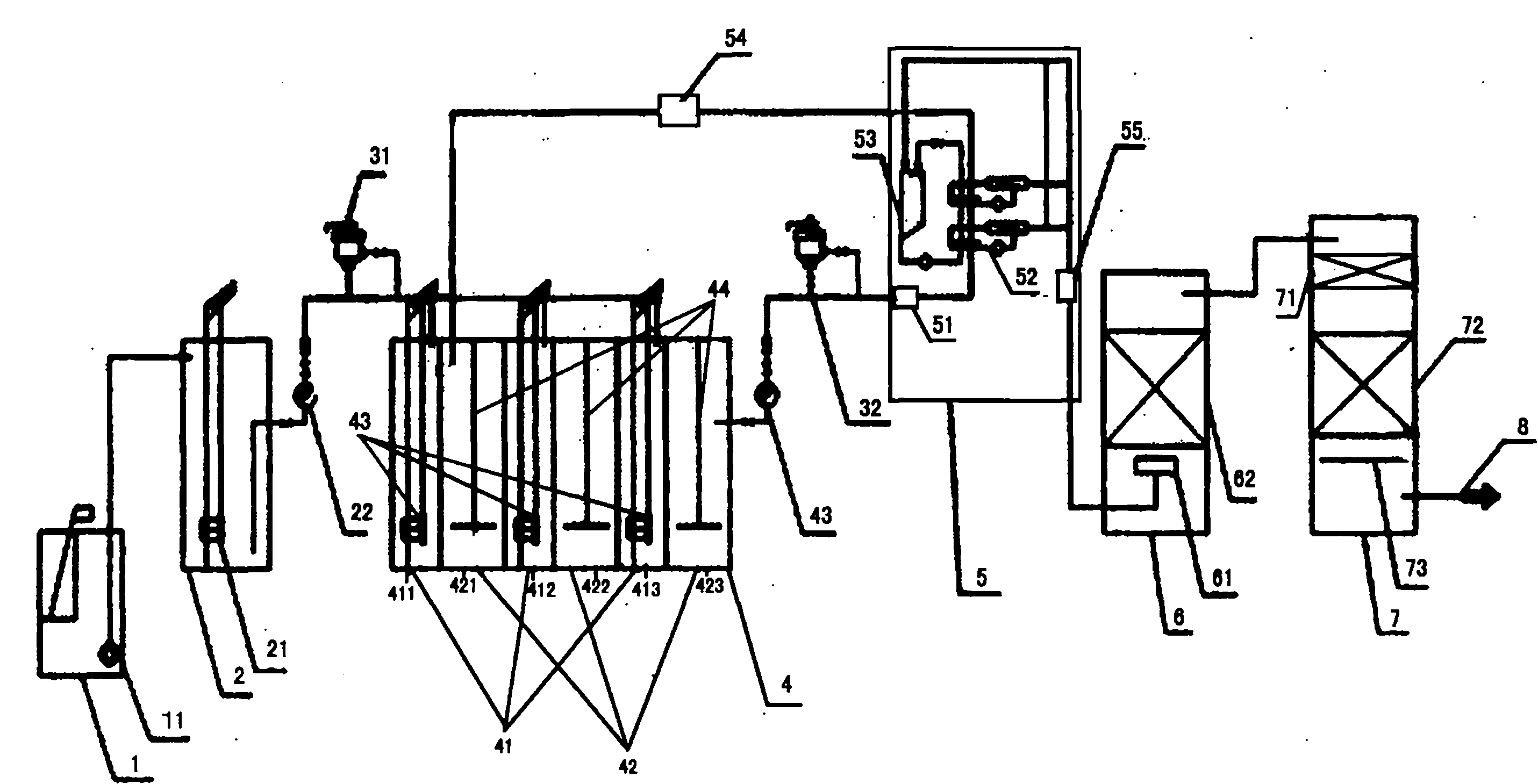

1.一种高有机物浓度和高氨氮废水的深度处理系统，包括集水井(1)、排放管(8)，其特征在于，还包括均质池(2)、多级缺氧/好氧系统(4)、膜生物反应器(5)、高级催化氧化塔(6)、厌氧膜床-曝气生物滤池(7)，其中：
所述集水井(1)、均质池(2)、多级缺氧/好氧系统(4)、膜生物反应器(5)、高级催化氧化塔(6)、厌氧膜床-曝气生物滤池(7)和排放管(8)依次相连;
所述均质池(2)包括潜水搅拌机(21);
所述多级缺氧/好氧系统(4)包括2-6级交替排列的缺氧池(41)和好氧池(42);
所述膜生物反应器(5)包括进液系统(51)、循环系统(52)、清洗系统(5 3)、回流系统(54)和清液出流系统(55);
所述高级催化氧化塔(6)含有Fenton药剂并附以紫外线照射;
所述厌氧膜床-曝气生物滤池(7)设有厌氧膜床(71)、好氧膜(72)和曝气系统(73)。
2.根据权利要求1所述的高有机物浓度和高氨氮废水的深度处理系统，其特征在于，所述均质池(2)与多级缺氧/好氧系统(4)之间设有第一过滤器(31)。
3.根据权利要求2所述的高有机物浓度和高氨氮废水的深度处理系统，其特征在于，所述第一过滤器(31)与所述多级缺氧/好氧系统(4)的各级缺氧池(41)相连。
4.根据权利要求1所述的高有机物浓度和高氨氮废水的深度处理系统，其特征在于，所述多级缺氧/好氧系统(4)与膜生物反应器(5)之间设有第二过滤器(32)。
5.根据权利要求1所述的高有机物浓度和高氨氮废水的深度处理系统，其特征在于，所述多级缺氧/好氧系统(4)内的缺氧池(41)设有潜水搅拌机(43)，好氧池(42)设有曝气器(44)。
6.根据权利要求1所述的高有机物浓度和高氨氮废水的深度处理系统，其特征在于，所述膜生物反应器(5)的进液系统(51)与循环系统(52)连接，循环系统(52)与清洗系统(53)及回流系统(54)连接，清洗系统(53)与清液出流系统(55)连接，回流系统(54)与多级缺氧/好氧系统(4)连接，清液出流系统(53)与高级催化氧化塔(6)连接。
7.根据权利要求1所述的高有机物浓度和高氨氮废水的深度处理系统，其特征在于，所述高级催化氧化塔(6)包括布水系统(61)和催化剂(62)。
说明书
一种高有机物浓度和高氨氮废水的深度处理系统
技术领域
本实用新型涉及一种废水处理系统，尤其涉及一种针对高有机物浓度和高氨氮废水的深度处理系统。
背景技术
随着工业的发展，废水排放的问题日趋严重，对人们的日常生活产生了不良影响。纺织、印染、制革等工业都会产生大量废水，这些废水含有高浓度的有机物和氨氮。如何更有效地去除废水中的有机物和氨氮，提高废水处理的效果，成为废水处理中的突出问题。
目前现有技术中多采用物理法、物化法和生化法等，这些方法去除有机物和氨氮的效果差，处理成本高，且易造成二次污染。
实用新型内容
本实用新型的目的是为了克服现有浓度技术的不足，提供一种高有机物浓度和高氨氮废水的深度处理系统，能更有效地去除废水中的有机物、氨氮和磷等。
实现上述目的的技术方案是：一种高有机物浓度和高氨氮废水的深度处理系统，包括集水井、排放管，均质池、多级缺氧/好氧系统、膜生物反应器、高级催化氧化塔、厌氧膜床-曝气生物滤池，其中：
所述集水井、均质池、多级缺氧/好氧系统、膜生物反应器、高级催化氧化塔、厌氧膜床-曝气生物滤池和排放管依次相连;
所述均质池包括潜水搅拌机;
所述多级缺氧/好氧系统包括2-6级交替排列的缺氧池和好氧池;
所述膜生物反应器包括进液系统、循环系统、清洗系统、回流系统和清液出流系统;
所述高级催化氧化塔含有Fenton药剂并附以紫外线照射;
所述厌氧膜床-曝气生物滤池设有厌氧膜床、好氧膜和曝气系统。
所述均质池与多级缺氧/好氧系统之间设有第一过滤器。
所述第一过滤器与所述多级缺氧/好氧系统的各级缺氧池相连。
所述多级缺氧/好氧系统与膜生物反应器之间设有第二过滤器。
所述多级缺氧/好氧系统内的缺氧池设有潜水搅拌机，好氧池设有曝气器。
所述膜生物反应器的进液系统与循环系统连接，循环系统与清洗系统及回流系统连接，清洗系统与清液出流系统连接，回流系统与多级缺氧/好氧系统连接，清液出流系统与高级催化氧化塔连接。
所述高级催化氧化塔包括布水系统和催化剂;
采用了本实用新型的一种高有机物浓度和高氨氮废水的深度处理系统，具有如下优点：
第一，本实用新型的多级缺氧/好氧系统采用的是活性污泥法，厌氧膜床-曝气生物滤池采用的是生物膜法，两种生物处理法位于一种废水处理系统中，可以发挥其互补的优势，去除有机物、氨氮、磷效果更好;
第二，本实用新型的高级催化氧化塔含有Fenton药剂并附以紫外线照射，提高了对废水的氧化降解作用，达到更好的处理效果，提高废水的可生化性，并且Fenton药剂及紫外线的价格较以往采用的臭氧低廉，药剂获得更容易，使用设备更简单，使用环境更广泛，可节约成本，且操作简单，对后续处理无毒害作用。
第三，本实用新型的厌氧膜床-曝气生物滤池的厌氧膜床可实现硝化/反硝化过程，去除最后的氨氮、磷，好氧膜可进一步去除有机物，并实现过滤的效果，从而达到更好的净化效果，避免二次污染。
