申请日2010.05.12
公开(公告)日2011.06.01
IPC分类号C02F3/28
摘要
本实用新型提供了一种用于上流式厌氧污泥反应床的厢式三相分离器的技术方案，该方案的分离器包括带有出气管的集气室和带有排水管的排水槽，集气室和排水槽间有隔板，在集气室的一侧设置有分离室，分离室的顶部设置有出水堰，所述的排水槽与出水堰相通，分离室内设置有多个人字形分气板，分气板的顶部设置有排气孔，排气孔与集气室相通。本分离器的结构简单，分离效果好，且施工简单，维护方便。
权利要求书
1.一种用于上流式厌氧污泥反应床的厢式三相分离器，包括带有出气管的集气室和带有排水管的排水槽，集气室和排水槽间有隔板，其特征是：所述的集气室的一侧设置有分离室，分离室的顶部设置有出水堰，所述的排水槽与出水堰相通，分离室内设置有多个人字形分气板，分气板的顶部设置有排气孔，所述的排气孔与集气室相通。
2.根据权利要求1所述的用于上流式厌氧污泥反应床的厢式三相分离器，其特征是：所述的人字形分气板为交叉排列的两层。
说明书
一种用于上流式厌氧污泥反应床的厢式三相分离器
技术领域
本实用新型涉及的是一种污水处理装置，尤其是一种用于上流式厌氧污泥反应床的厢式三相分离器。
背景技术
现有技术中，对污水进行处理时，在上流式厌氧污泥反应床中由于生化反应会产生固、液、气三相，将这三相有效分离，才会使污水处理效果达到最佳，但现有技术中三相分离的设备因结构不合理，致使三相混合态一并从反应器中流出，如此会损失产生的沼气和污泥菌种，使反应器无法正常稳定运行。而且现有的市场上的组合三相分离器安装复杂，检修困难。这是现有技术所存在的不足之处。
发明内容
本实用新型的目的，就是针对现有技术所存在的不足，而提供一种厢式三相分离器的技术方案，该方案分离器结构简单，分离效果好，且施工简单，维护方便。

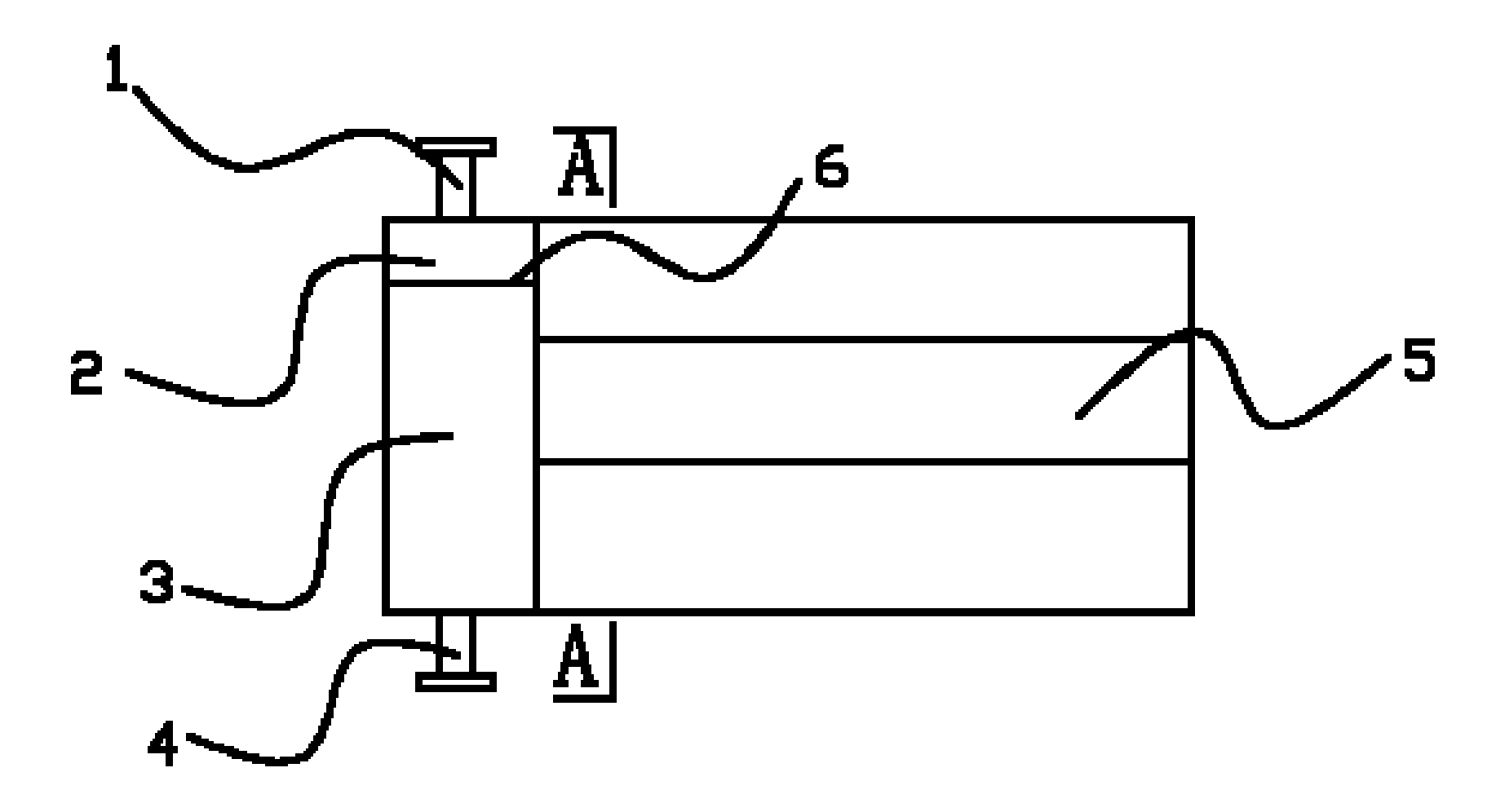

本方案是通过如下技术措施来实现的：一种用于上流式厌氧污泥反应床的厢式三相分离器，包括带有出气管的集气室和带有排水管的排水槽，集气室和排水槽间有隔板，本方案的特点是：所述的集气室的一侧设置有分离室，分离室的顶部设置有出水堰，所述的排水槽与出水堰相通，分离室内设置有多个人字形分气板，分气板的顶部设置有排气孔，所述的排气孔与集气室相通。所述的人字形分气板有两层，并且交叉排列。
本方案的有益效果可根据对上述方案的叙述得知，由于在该方案中集气室的一侧有分离室，分离室内有人字形分气板，使得气泡在分气板处与水分离，固体悬浮物碰到分气板时，因自身重力作用沉淀下来回到污泥床;分气板顶部设置有与集气室相通的排气孔，分离出的气体通过排气孔进入集气室，最后通过出气管导出;分气板为两层且交叉排列，更有助于气液分离;分离室的顶端有出水堰，出水堰与排水槽相通，水通过出水堰进入排水槽，经出排水管排出。由此可见，本实用新型与现有技术相比，具有实质性特点和进步，其实施的有益效果也是显而易见的。
