申请日2010.05.11
公开(公告)日2011.02.09
IPC分类号C02F3/12; C02F9/14
摘要
生活污水生化一体化设备，主要包括进水口，进水区，生物接触氧化池，斜板沉淀池等，所述的进水口装在进水区的一侧，进水区的另一侧通过管道与生物接触氧化池相连，生物接触氧化池的一侧通过管道与斜板沉淀池相连。运行时，生活污水通过进水口进入进水区，再依次通过生物接触氧化池和斜板沉淀池，即完成处理。本实用新型分区明确，结构紧凑，占地面积小，污水处理效率高，且对四周环境影响较小。
权利要求书

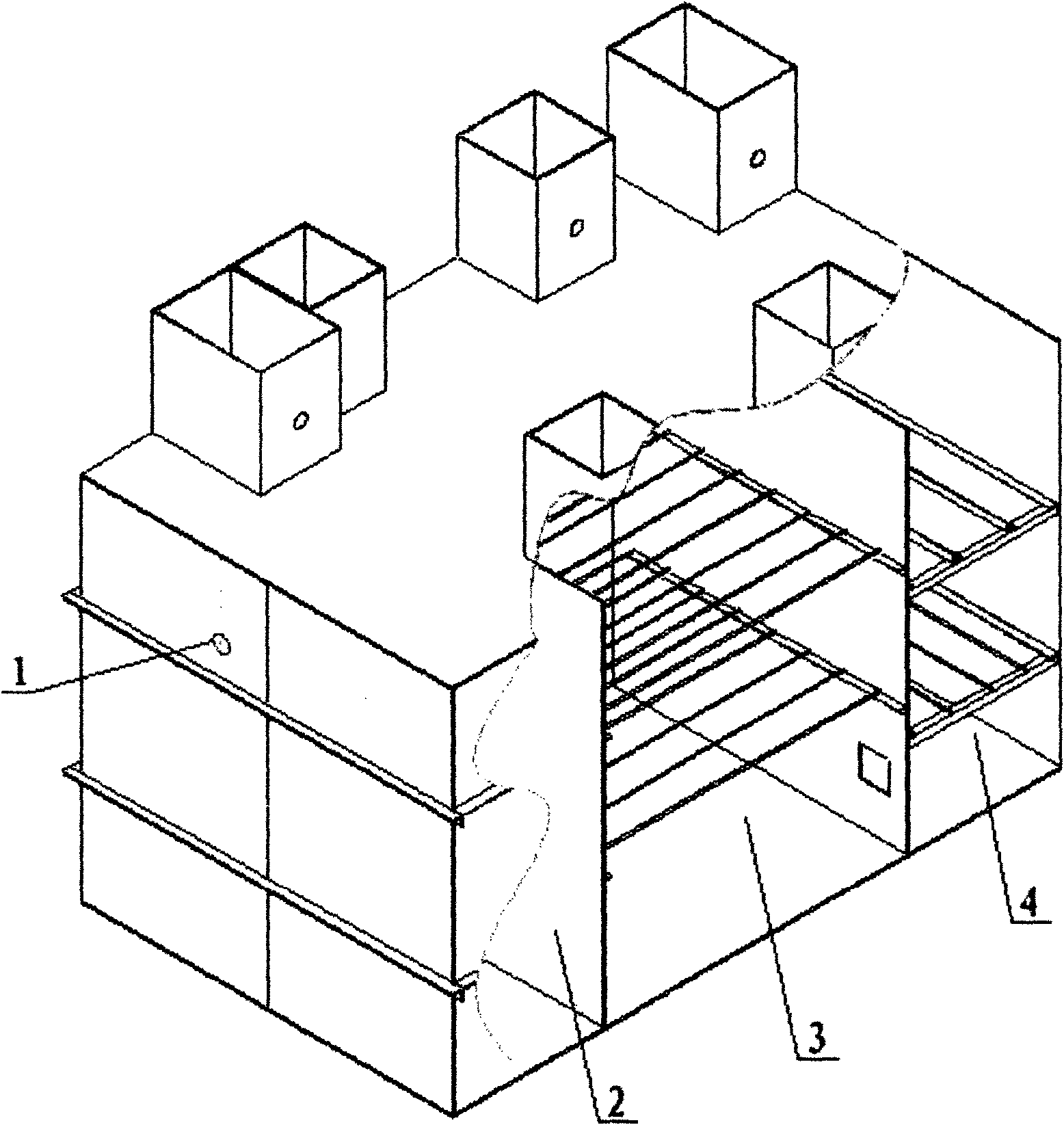

1.生活污水生化一体化设备，主要包括进水口，进水区，生物接触氧化池，斜板沉淀池，其特征在于，所述的进水口装在进水区的一侧，进水区的另一侧通过管道与生物接触氧化池相连，生物接触氧化池的一侧通过管道与斜板沉淀池相连。
2.根据权利要求1所述的生活污水生化一体化设备，其特征在于，所述的生活污水生化一体化设备配备全自动电器控制系统和报警系统，并设手动，自动两种模式。
3.根据权利要求1所述的生活污水生化一体化设备，其特征在于，所述的生活污水生化一体化设备为全地埋式。
4.根据权利要求1所述的生活污水生化一体化设备，其特征在于，所述的生物接触氧化池装有水下射流曝气装置。
5.根据权利要求1所述的生活污水生化一体化设备，其特征在于，所述的的斜板沉淀池的进、出水管均设有多排孔。
说明书
生活污水生化一体化设备
技术领域
本实用新型涉及生活污水处理工程领域，具体为生活污水生化一体化设备。
背景技术
目前，生活污水处理工程的水池部分多采用钢筋混凝土或砖混结构，主要存在两个缺陷，其一，当污水处理工程规模较小时，若采用钢筋混凝土结构，各个池子会因尺寸小而施工困难，若采用砖混结构，则其结构强度难以保证;其二，不论是采用钢筋混凝土还是砖混结构，现场土建设施工周期均较长，且要求较大的施工场地面积，同时对四周环境影响较大。
实用新型内容
本实用新型所解决的技术问题在于提供生活污水生化一体化设备，以解决上述背景技术中的缺点。
本实用新型所解决的技术问题采用以下技术方案来实现：
生活污水生化一体化设备，主要包括进水口，进水区，生物接触氧化池，斜板沉淀池等，所述的进水口装在进水区的一侧，进水区的另一侧通过管道与生物接触氧化池相连，生物接触氧化池的一侧通过管道与斜板沉淀池相连。运行时，生活污水通过进水口进入进水区，再依次通过生物接触氧化池和斜板沉淀池，即完成处理。
在本实用新型中，所述的生活污水生化一体化设备配备全自动电器控制系统和报警系统，并设手动，自动两种模式，在调试和检修期可采用手动模式，正常运行时采用自动模式。控制系统按进水量的大小自动控制提升泵、曝气装置的起停，自动定期启动设备，在无专人管理状况下，实现全自动运行;报警系统可进行自动故障报警显示。
在本实用新型中，所述的生活污水生化一体化设备功能分区明确，结构紧凑，并且为全地埋式，占地面积小，对四周环境影响小。
在本实用新型中，所述的生物接触氧化池体积小，对水质的适应性强，耐冲击性能好，出水水质稳定，不会产生污泥膨胀;同时，生物接触氧化池中采用了新型弹性组合立体填料，它具有实际比表面积大，微生物挂膜、脱膜方便等特点，在同样有机负荷条件下，比其它填料对有机物的去除率高，能提高空气中的氧有水中的溶解度。
在本实用新型中，所述的生物接触氧化池装有水下射流曝气装置，无需鼓风机等设备。水下射流曝气装置系统简单，除吸气口外，其余部分潜入水中运行，设备安全可靠，噪音小，射流流速高，液气混合充分，氧吸收率高，动力效率高，比传统曝气池处理效率高3～4倍，曝气时间可明显缩短。
在本实用新型中，所述的斜板沉淀池体积小，容积利用率高;沉淀池进、出水管均采用多排孔布水、集水，水流稳定性好，沉降效率高。
有益效果：
本实用新型分区明确，结构紧凑，占地面积小，污水处理效率高，且对四周环境影响较小。
