申请日2010.05.11
公开(公告)日2010.09.15
IPC分类号C02F103/16; C02F9/10
摘要
本发明涉及含镍清洗废水回用处理系统，包括相互连通的废水收集系统、超滤处理系统、反渗透处理系统、蒸发浓缩系统和回用供水系统，所述废水收集系统包括相互连通的废水收集泵、废水收集箱和液位控制装置;超滤处理系统包括相互连通的超滤供水泵、袋式过滤器、精密过滤器、超滤膜组件、超滤反洗泵和超滤水箱。本发明处理含镍电镀漂洗水，不需要使用化学药剂、处理效果好、运行费用低、操作方便、可长期连续运行、符合环保清洁电镀要求，本发明处理含镍电镀漂洗废水，不仅节省了水资源和生产成本，而且可以减少污染、节省资源、保护环境，带来良好的经济效益和社会效益。
权利要求书
1.一种含镍清洗废水回用处理系统，包括电镀槽、漂洗槽、含镍清洗废水、回用净水池、控制装置以及相互连通的废水收集系统、超滤处理系统、反渗透处理系统、蒸发浓缩系统和回用供水系统，其特征是：所述废水收集系统包括相互连通的废水收集泵、废水收集箱和液位控制装置;
所述超滤处理系统包括相互连通的超滤供水泵、袋式过滤器、精密过滤器、超滤膜组件、超滤反洗泵和超滤水箱;
所述反渗透处理系统包括相互连通的反渗透供水泵、保安过滤器、一级高压泵、二级高压泵、反渗透膜组件、净水水箱、一级浓水水箱、二级浓水水箱和清洗装置;
所述蒸发浓缩系统包括相互连通的蒸发供水泵、预热器、蒸发器、冷凝器和浓缩液箱;
所述回用供水系统包括相互连通的净水提升泵、浓缩液供水泵和控制电磁阀。
2.根据权利要求1所述的含镍清洗废水回用处理系统，其特征是：所述废水收集泵采用防腐磁力泵和ABS材质泵头，每个含镍清洗废水的漂洗槽配置一台收集泵，每台收集泵的出水口配备流量计，以便于控制漂洗废水的排放量。
3.根据权利要求1所述的含镍清洗废水回用处理系统，其特征是：所述整个系统的运行采用可编程控制器自动控制，系统通过设在各个信号采集点的液位控制装置、压力传感器和水质传感器发出的信号，自动控制水泵启动或关闭。
4.根据权利要求1所述的含镍清洗废水回用处理系统，其特征是：所述袋式过滤器和精密过滤器的外壳均采用PVC材质，超滤膜采用改性PVC材料。
5.根据权利要求1所述的含镍清洗废水回用处理系统，其特征是：所述蒸发器采用列管式降膜料水分布器，其汽水分离器由不锈钢螺旋筛网分离器组成。
6.根据权利要求1所述的含镍清洗废水回用处理系统，其特征是：所述反渗透处理系统所产净水先进入到净水水箱，然后通过提升泵输送至高位槽，利用重力使净化水自动流到各用水点，净水箱设置有液位开关，用以控制提升泵的自动启动和停止;
所述每个电镀槽设置有电磁阀，只有当电磁阀开启后浓缩液供水泵才能被启动，当所有电磁阀都关闭时浓缩液供水泵自动停止;
所述浓缩液箱设置有液位开关，起缺水保护作用。
7.根据权利要求1所述的含镍清洗废水回用处理系统，其特征是：所述控制装置的面板上设有电源指示灯、运行指示灯和报警指示灯。
说明书
含镍清洗废水回用处理系统
技术领域
本发明涉及水处理领域，尤其是一种将含镍电镀漂洗废水经处理后回用于生产，减少废水排放的含镍清洗废水回用处理系统。
背景技术
电镀工厂的电镀清洗水中含有很多重金属离子，如果未经处理或处理不达标排放，废水就会污染水源和环境，不仅危害人类健康，而且造成生态环境恶化。另一方面，电镀废水中含有贵金属或重金属等有用物质，如果加以回收利用，不仅能够减少污染，还可以降低生产成本，节省水资源。
目前，现有的电镀废水处理装置一般是在废水中加入各种化学药剂，并通过调节PH值，采用沉淀与过滤的方法对废水进行处理，从而达标排放。废水中的重金属与添加的各种化学药剂发生反应后一同沉淀形成污泥，经压滤成干泥后外运填埋处理。这种处理过程不能回收废水中的贵重金属等有用物质，而且处理后出水水质不稳定，容易发生重金属物质超标的情况，含有重金属的污泥如果处理不当还可能造成二次污染。
发明内容
针对以上现有废水处理装置的不足，本发明的目的是提供一种将含镍电镀漂洗废水经处理后回用于生产，减少废水排放，能够有效防治污染的含镍清洗废水回用处理系统。
本发明的目的是通过采用以下技术方案来实现的：

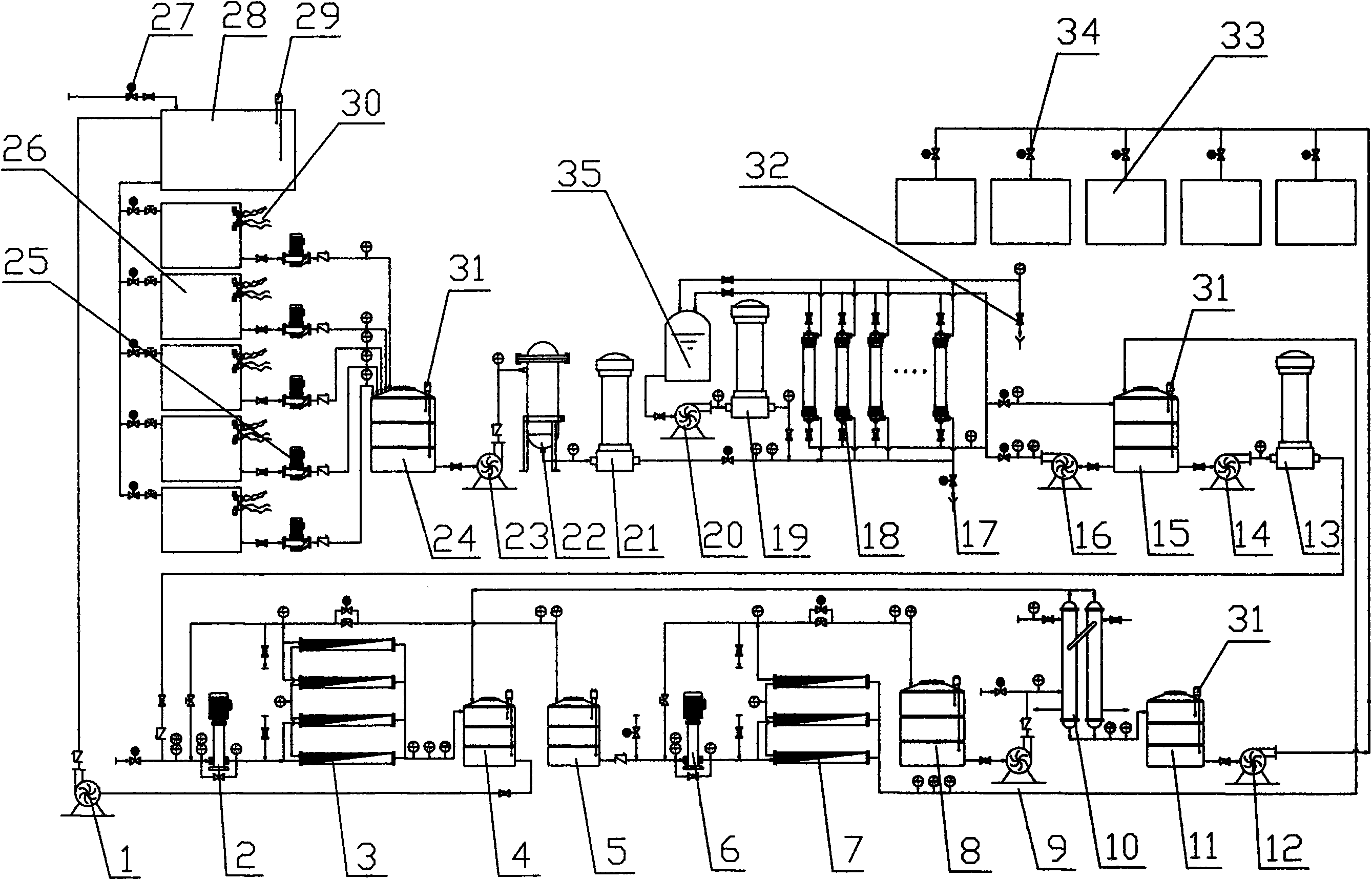

含镍清洗废水回用处理系统，包括电镀槽、漂洗槽、含镍清洗废水、回用净水池、控制装置以及相互连通的废水收集系统、超滤处理系统、反渗透处理系统、蒸发浓缩系统和回用供水系统，所述废水收集系统包括相互连通的废水收集泵、废水收集箱和液位控制装置;
所述超滤处理系统包括相互连通的超滤供水泵、袋式过滤器、精密过滤器、超滤膜组件、超滤反洗泵和超滤水箱;
所述反渗透处理系统包括相互连通的反渗透供水泵、保安过滤器、一级高压泵、二级高压泵、反渗透膜组件、净水水箱、一级浓水水箱、二级浓水水箱和清洗装置;
所述蒸发浓缩系统包括相互连通的蒸发供水泵、预热器、蒸发器、冷凝器和浓缩液箱;
所述回用供水系统包括相互连通的净水提升泵、浓缩液供水泵和控制电磁阀。
作为本发明的优选技术方案，所述废水收集泵采用防腐磁力泵和ABS材质泵头，每个含镍清洗废水的漂洗槽配置一台收集泵，每台收集泵的出水口配备流量计，以便于控制漂洗废水的排放量。
作为本发明的优选技术方案，所述整个系统的运行采用可编程控制器自动控制，系统通过设在各个信号采集点的液位控制装置、压力传感器和水质传感器发出的信号，自动控制水泵启动或关闭。所述超滤处理系统的运行采用可编程控制器自动控制，当超滤水箱低水位且原水箱有水时，超滤供水泵自动启动。废水流经袋式过滤器和精密过滤器后进入超滤膜组件，透过液进入到超滤水箱，排放的废水进入到污水处理系统，当超滤水箱水满或原水箱缺水时，超滤供水泵自动停止运行。所述反渗透处理系统采用可编程控制器控制，具有手动、自动、清洗和制水转换功能。
作为本发明的优选技术方案，所述袋式过滤器和精密过滤器的外壳均采用PVC材质，超滤膜采用改性PVC材料。
作为本发明的优选技术方案，所述蒸发器采用列管式降膜料水分布器，其汽水分离器由不锈钢螺旋筛网分离器组成。
作为本发明的优选技术方案，所述反渗透处理系统所产净水先进入到净水水箱，然后通过提升泵输送至高位槽，利用重力使净化水自动流到各用水点，净水箱设置有液位开关，用以控制提升泵的自动启动和停止;
所述每个电镀槽设置有电磁阀，只有当电磁阀开启后浓缩液供水泵才能被启动，当所有电磁阀都关闭时浓缩液供水泵自动停止;
所述浓缩液箱设置有液位开关，起缺水保护作用。
作为本发明的优选技术方案，所述控制装置的面板上设有电源指示灯、运行指示灯和报警指示灯。
本发明的有益效果是：相对于现有技术，本发明采用膜分离、膜浓缩和蒸发浓缩相结合的工艺装置处理含镍电镀漂洗水，不需要使用化学药剂、处理效果好、运行费用低;系统美观大方，操作方便，可长期连续运行;符合环保清洁电镀要求，可为企业节省排污费、水费和电费。本发明处理含镍电镀漂洗废水，不仅节省了水资源和生产成本，而且可以减少污染、节省资源、保护环境，带来良好的经济效益和社会效益。
