申请日2010.05.11
公开(公告)日2010.09.08
IPC分类号C02F9/02; C02F1/40; C02F1/38; C02F1/52; C02F1/24
摘要

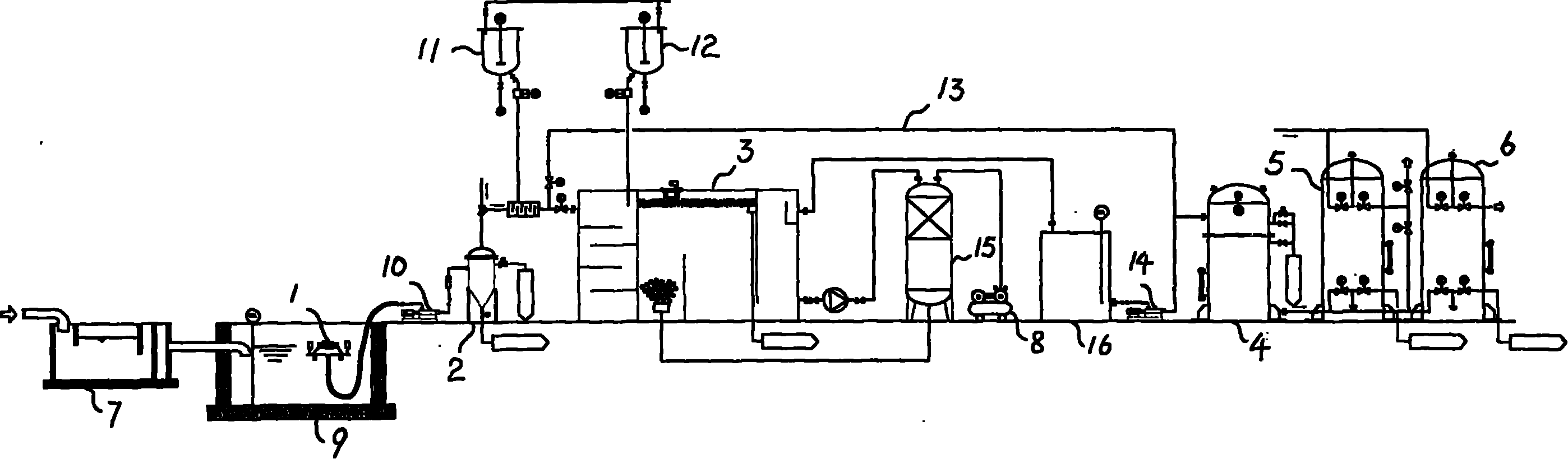

一种水电站含油污水处理系统，其特征是它主要由浮油收集器(1)、旋流除油器(2)、气浮装置(3)、油水分离器(4)、活性炭过滤器(5)和精密过滤器(6)组成，所述浮油收集器(1)设置在调节池(9)内，调节池(9)通过一级提升泵(10)连接旋流除油器(2)，旋流除油器(2)连接气浮装置(3)，气浮装置(3)、油水分离器(4)、活性炭过滤器(5)和精密过滤器(6)依次连接。本发明具有体积小，结构紧凑、安装方便、工作连续稳定、运行可靠、操作范围宽、操作和维护费用低等优点。
权利要求书
1.一种水电站含油污水处理系统，其特征是它主要由浮油收集器(1)、旋流除油器(2)、气浮装置(3)、油水分离器(4)、活性炭过滤器(5)和精密过滤器(6)组成，所述浮油收集器(1)设置在调节池(9)内，调节池(9)通过一级提升泵(10)连接旋流除油器(2)，旋流除油器(2)连接气浮装置(3)，气浮装置(3)、油水分离器(4)、活性炭过滤器(5)和精密过滤器(6)依次连接。
2.根据权利要求1所述的水电站含油污水处理系统，其特征是所述调节池(9)连接有隔油池(7)，隔油池(7)连接含油污水管道。
3.根据权利要求1所述的水电站含油污水处理系统，其特征是所述旋流除油器(2)的侧部进口连接破如加药装置(11)，旋流除油器(2)的顶部出口连接PAM加药装置(12)。
4.根据权利要求1所述的水电站含油污水处理系统，其特征是所述气浮装置(3)和油水分离器(4)之间设有溶气罐(15)和中间水箱(16)，溶气罐(15)连接气浮装置(3)的出气口，气浮装置(3)连接中间水箱(16)，中间水箱(16)通过二级提升泵(14)连接油水分离器(4)。
5.根据权利要求4所述的水电站含油污水处理系统，其特征是所述溶气罐(15)连接有空压机(8)。
6.根据权利要求1所述的水电站含油污水处理系统，其特征是所述浮油收集器(1)主要由浮筒(100)、进水筒(101)、分离筒(102)和推进器(103)组成，浮筒(100)与进水筒(101)间有相对高度，分离筒(102)内设有进水筒(101)，分离筒(102)内壁与进水筒(101)外壁构成集油室(104)，进水筒(101)内设有推进器(103)，集油室(104)连通有吸油管(105)，吸油管(105)连接油泵。
7.根据权利要求6所述的水电站含油污水处理系统，其特征是所述分离筒(102)与调节池(9)内液面间距离为25mm至35mm。
8.根据权利要求4所述的水电站含油污水处理系统，其特征是所述中间水箱(16)通过回流管(13)连接气浮装置(3)进口端。
说明书
水电站含油污水处理系统
技术领域
本发明涉及污水处理领域，尤其是一种综合高效的水电站含油污水处理系统。
背景技术
目前，含油污水的产量大，涉及的范围广，例如油田、电站、轮船航运、车辆清洗、机械制造、食品加工等过程中均会产生含油污水。油污染作为一种常见的污染，对环境保护和生态平衡危害极大。当今油水分离技术较多，常用的方法有重力分离法、空气浮选法、粗粒化法、过滤法、吸附法、超声波法等技术等。然而，由于水电站含油污水有其特殊性，亟需一种针对水电站含油污水的专用综合处理设备。
发明内容
本发明的目的在于提供一种水电站含油污水处理系统，该系统技术成熟、运行可靠、占地少，采用PLC全自动控制，且处理规模大，可以很好满足水电站含油污水处理需要。
本发明的技术方案是：
一种水电站含油污水处理系统，它主要由浮油收集器、旋流除油器、气浮装置、油水分离器、活性炭过滤器和精密过滤器组成，所述浮油收集器设置在调节池内，调节池通过一级提升泵连接旋流除油器，旋流除油器连接气浮装置，气浮装置、油水分离器、活性炭过滤器和精密过滤器依次连接。
所述调节池连接有隔油池，隔油池连接含油污水管道。
所述旋流除油器的侧部进口连接破如加药装置，旋流除油器的顶部出口连接PAM加药装置。
所述气浮装置和油水分离器之间设有溶气罐和中间水箱，溶气罐连接气浮装置的出气口，气浮装置连接中间水箱，中间水箱通过二级提升泵连接油水分离器。
所述溶气罐连接有空压机。
所述浮油收集器主要由浮筒、进水筒、分离筒和推进器组成，浮筒与进水筒间有相对高度，分离筒内设有进水筒，分离筒内壁与进水筒外壁构成集油室，进水筒内设有推进器，集油室连通有吸油管，吸油管连接油泵。
所述分离筒与调节池内液面间距离为25mm至35mm。
所述中间水箱通过回流管连接气浮装置进口端。
本发明的有益效果是：
本发明的水电站含油污水处理系统技术成熟、运行可靠、占地少，采用PLC全自动控制。处理规模大于等于2×20m3/h。安全高效，除油、除污能力强，出水含油小于等于1mg/L，出水悬浮物小于等于100mg/L。
本发明具有体积小，结构紧凑、安装方便、工作连续稳定、运行可靠、操作范围宽、操作和维护费用低等优点。
