申请日2010.05.07
公开(公告)日2010.09.08
IPC分类号C02F1/52
摘要
本发明公开了一种污泥絮凝反应器，其包括调节装置和反应装置两部分，所述调节装置和反应装置为两个中间仅由隔板分隔开的密封箱体，隔板上方留有连通调节装置和反应装置的污泥流通通道，在调节装置底部设有污泥入口，在插入的污泥管口上方设有挡料降压板，反应装置顶部装有电动机，电动机的输出轴穿过反应装置顶壁并延伸至底部，在电动机输出轴上装有搅拌叶片，反应装置上部侧壁设有污泥出口，反应装置顶壁还设有加药口。本发明结构简单、操作简便，体积小，自动程度高，维护工作量少，管理方便，能耗低，运行成本少。
权利要求书

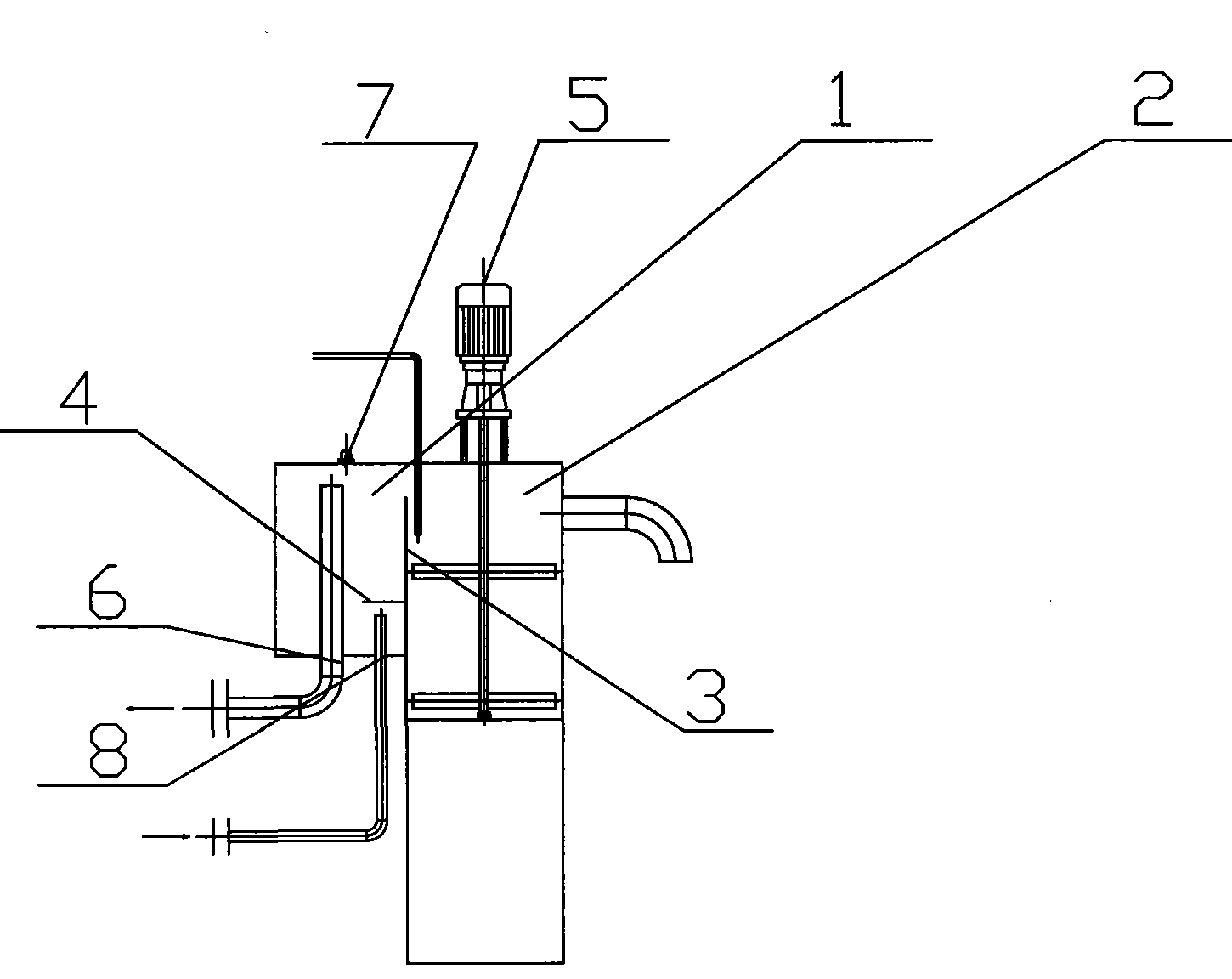

1.一种污泥絮凝反应器，其特征在于包括调节装置(1)和反应装置(2)两部分，所述调节装置(1)和反应装置(2)为两个中间仅由隔板(3)分隔开的密封箱体，隔板(3)上方留有连通调节装置(1)和反应装置(2)的污泥流通通道，在调节装置(1)底部设有污泥入口(8)，在插入的污泥管口上方设有挡料降压板(4)，反应装置(2)顶部装有电动机(5)，电动机(5)的输出轴穿过反应装置(2)顶壁并延伸至底部，在电动机输出轴上装有搅拌叶片，反应装置(2)上部侧壁设有污泥出口(9)，反应装置(2)顶壁还设有加药口。
2.根据权利要求1所述的污泥絮凝反应器，其特征在于调节装置(1)内部设有溢流管(6)和液位控制器(7)，所述溢流管(6)的溢流口设在调节装置内部预定高度，液位控制器(7)设在调节装置顶壁上并控制进料污泥泵的开闭。
3.根据权利要求1或2所述的污泥絮凝反应器，其特征在于电动机(5)为变频调速电机。
说明书
一种污泥絮凝反应器
技术领域
本发明涉及一种环保设备，具体是一种污泥絮凝反应器，其是污泥脱水工艺中一个重要设备，作用是将搅拌均匀的含油、含醇污水泥加入絮凝剂进行絮凝反应。
背景技术
目前，在油、气田开发所产生的含油、含醇低浓度污水泥中，还没有设备从污泥水中把污泥分离出来。原来是在采油、气及含油污水浓缩工艺中所产生含油、含醇污水泥用车拉到污泥池，污泥池中的污水泥是通过太阳自然晾晒，蒸发污泥中的水、甲醇及凝析油，蒸发凉干后，把污泥再用车运置后焚烧或埋地。这种处理方式不仅污染环境，而且处理效率低下，甲醇及凝析油也不能回收利用。
为此，本申请人提出了一种新型污泥处理方法，首先将污水泥加入混凝剂混合搅拌，使药剂和污水泥得到了充分混合反应，之后进入絮凝反应器中和有机絮凝剂进行反应，最后通过挤出机将污水泥进行固液分离，固体外运处理或焚烧，分离出来的油、水、甲醇等进入油水分离和提取系统进行提取。由于污水泥的特殊性，为了提高絮凝效果，要求絮凝反应器的进液过程必须平稳波动小，并且可以有序控制，而现有的絮凝反应器无法满足这些需求。
发明内容
本发明所要解决的技术问题是提供一种污泥絮凝反应器，该反应器使得污泥絮凝反应平稳、充分，提高了絮凝效果。
本发明所述的污泥絮凝反应器，其包括调节装置和反应装置两部分，所述调节装置和反应装置为两个中间仅由隔板分隔开的密封箱体，隔板上方留有连通调节装置和反应装置的污泥流通通道，在调节装置底部设有污泥入口，在插入的污泥管口上方设有挡料降压板，反应装置顶部装有电动机，电动机的输出轴穿过反应装置顶壁并延伸至底部，在电动机输出轴上装有搅拌叶片，反应装置上部侧壁设有污泥出口，反应装置顶壁还设有加药口。
为了防止流量过大造成装置出现故障，在调节装置内部设有溢流管和液位控制器，所述溢流管的溢流口设在调节装置内部预定高度，液位控制器设在调节装置顶壁上并控制进料污泥泵的开闭。电动机最好采用变频调速电机。
本发明的有益效果：
1、其结构简单、操作简便，体积小，自动程度高，维护工作量少，管理方便，能耗低，运行成本少。
2、本发明增加了调节装置，污水泥首先提升至调节装置中，满液后才均匀地自流入反应装置，在调节装置中设置挡料降压板，使有压力的来液一下失压，均匀上升，不会喷出设备。
3、本发明的搅拌装置采用变频调速，变频调速的好处是防止把絮凝好的大矾花打碎，使之充分进行絮凝反应。
