申请日2010.05.10
公开(公告)日2011.01.05
IPC分类号E03D1/00; E03C1/12
摘要
本实用新型涉及一种对生活废水进行再次利用的系统。包括贮水箱、潜水泵、水管，其特征是：所述贮水箱设有带滤袋的进废水口，所述潜水泵设于贮水箱中，并通过水管与用水装置连接，并设有压力开关和止回阀，通过压力开关对潜水泵进行控制，所述水管上设有取水口。具有结构简单、可操作性高、造价低、不多占空间等有益效果。
权利要求书
1.一种生活废水利用系统，包括贮水箱、潜水泵、水管，其特征是：所述贮水箱设有带滤袋的进废水口，所述潜水泵设于贮水箱中，并通过水管与用水装置连接，并设有压力开关和止回阀，通过压力开关对潜水泵进行控制，所述水管上设有取水口。
2.如权利要求1所述的生活废水利用系统，其特征是：所述贮水箱设有补水口及自动进水装置。
3.如权利要求1或2所述的生活废水利用系统，其特征是：所述贮水箱设有排污口。
4.如权利要求3所述的生活废水利用系统，其特征是：所述贮水箱设有溢虹管。
5.如权利要求4所述的生活废水利用系统，其特征是：所述贮水箱中可放置除臭球。
6.一种生活废水利用系统，包括贮水箱、潜水泵、水管，其特征是：所述贮水箱设有带滤袋的进废水口，所述潜水泵设于贮水箱中，并通过水管与高位水箱连接，其中设有止回阀，并通过一个水位控制器监测高位水箱水位情况，并根据情况对潜水泵进行控制，所述高位水箱与用水装置连接，所述水管上设有取水口。
7.如权利要求6所述的生活废水利用系统，其特征是：所述贮水箱设有补水口及自动进水装置。
8.如权利要求6或7所述的生活废水利用系统，其特征是：所述贮水箱设有排污口。
9.如权利要求8所述的生活废水利用系统，其特征是：所述贮水箱设有溢虹管。
10.如权利要求9所述的生活废水利用系统，其特征是：所述贮水箱中可放置除臭球。
说明书
生活废水利用系统
技术领域
本实用新型涉及废水利用的技术领域，尤其是一种对生活废水进行再次利用的系统。
背景技术
人们在日常家居生活中会产生大量的废水，如洗衣、洗菜、淋浴或者清洗其它生活用品的水，这些使用过的水一般都比较干净，完全可以进行再次利用。特别是使用洗衣机时所产生的生活废水，相对来讲，其水量是最大的，大部分家庭都是用完即弃，直接将这些废水排进下水道，不对其进行任何利用，是比较可惜，也不符合当今倡导的低碳环保生活理念。为何不对这些仍可以利用的生活废水进行再次利用呢?究其原因，主要还是到目前为止，在现有技术当中，仍然没有一种各方面较为完善、造价经济且可操作性高的生活废水利用系统。
实用新型内容
根据现有技术存在的不足，本实用新型提供一种结构简单、造价低且具有可操作性的生活废水利用系统。

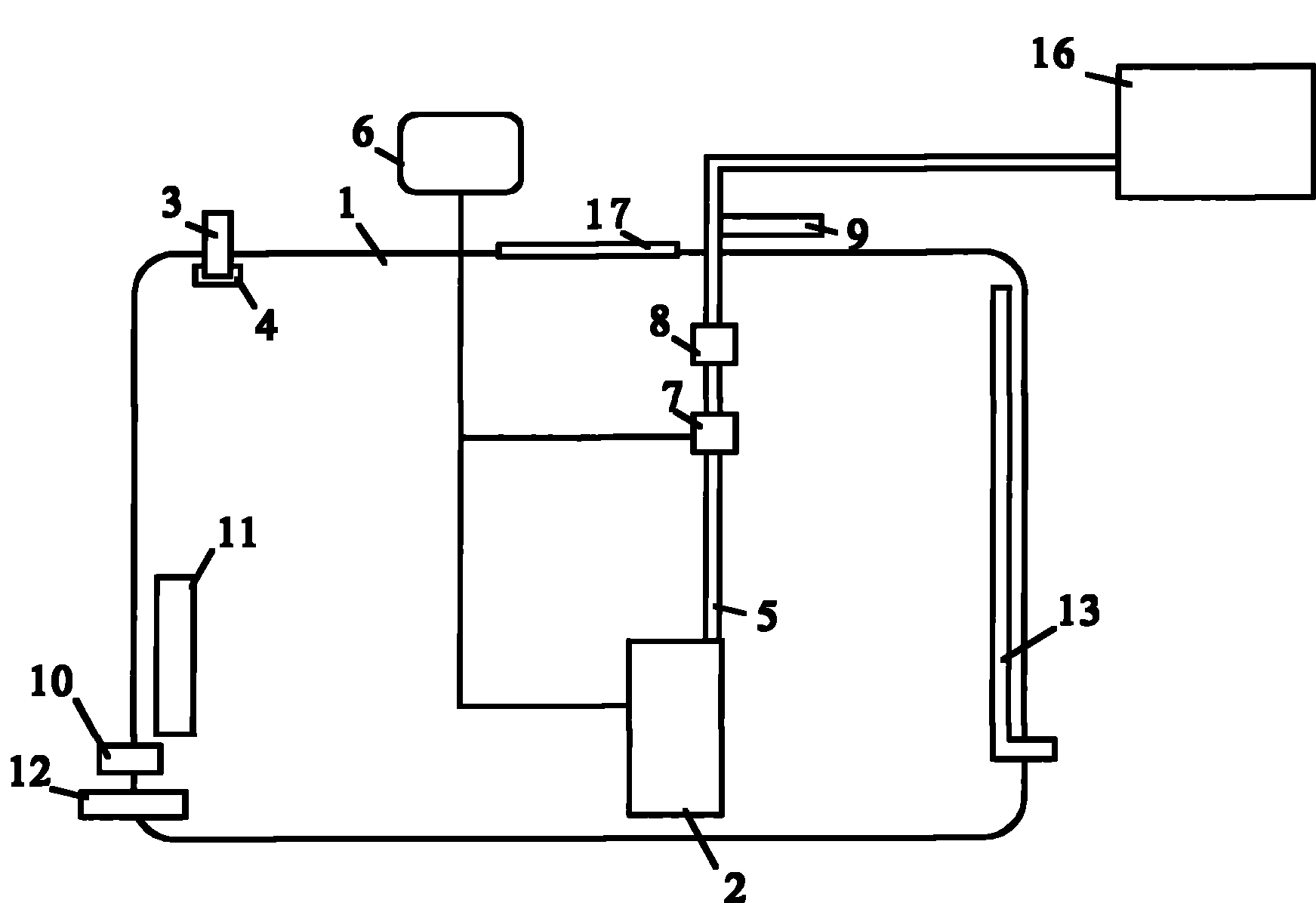

一种生活废水利用系统，包括贮水箱、潜水泵、水管，其特征是：所述贮水箱设有带滤袋的进废水口，所述潜水泵设于贮水箱中，并通过水管与用水装置连接，并设有压力开关和止回阀，通过压力开关对潜水泵进行控制，所述水管上设有取水口。
所述贮水箱设有补水口及自动进水装置。
所述贮水箱设有排污口。
所述贮水箱设有溢虹管。
所述贮水箱中可放置除臭球。
一种生活废水利用系统，包括贮水箱、潜水泵、水管，其特征是：所述贮水箱设有带滤袋的进废水口，所述潜水泵设于贮水箱中，并通过水管与高位水箱连接，其中设有止回阀，并通过一个水位控制器监测高位水箱水位情况，并根据情况对潜水泵进行控制，所述高位水箱与用水装置连接，所述水管上设有取水口。
所述贮水箱设有补水口及自动进水装置。
所述贮水箱设有排污口。
所述贮水箱设有溢虹管。
所述贮水箱中可放置除臭球。
本实用新型利用各部件的配合，从进废水口收集到生活废水，尤其是洗衣机用过的废水，可以将废水暂时贮藏在贮水箱中以备它用，再通过潜水泵及相关部件的配合，方便地将废水输送到用水装置，可以直接泵入厕盆水箱，作为冲厕用水，也可以从取水口取得废水，作为冲洗地板等用途。通过补水口及自动进水装置的配合，可以根据贮水箱中水位情况通过自来水对贮水箱进行水量补充，通过排水污则可以根据需要对贮水箱进行清洗，通过溢虹管则可以防止贮水箱水量过高。作为本实用新型的另一个方案，可以设置一个高位水箱及水位控制器，通过水管和潜水泵将废水泵到高位水箱中，再由高位水箱连接到厕盆水箱等用水装置，这种设计的好处是相比第一方案，可以利用功率较低的潜水泵，从而在一定程度上降低工作噪音和能耗。本实用新型的两套方案都具有结构简单、可操作性高、造价低、不多占空间等有益效果。
