申请日2010.05.07
公开(公告)日2010.12.22
IPC分类号C02F1/461; C02F101/18; C02F101/20; C02F103/16
摘要
本实用新型属电镀废水处理技术领域，涉及电镀废水处理用的电解装置的结构改进，尤其涉及一种带水力旋流分离器的电镀废水电解槽，其特征在于：电解槽内电解液出口通过泵与水力旋流分离器的液体进口管路连接，水力旋流分离器通过回流管与电解槽管路相通，构成液体回路。水力旋流分离器下方通过阀与重金属收集器管路可脱卸式连接。本实用新型的积极效果在于：电解处理过程电解液析出的金属微粒经水力旋流离心分离，沉淀、通过阀聚集在重金属收集器，分离金属微粒后的电解液通过回流管排出，再返回电解槽继续电解，有助于降低电镀废液、废水中的氰化物，回收贵、重金属，快速有效地达到符合环保要求的排放标准。
权利要求书

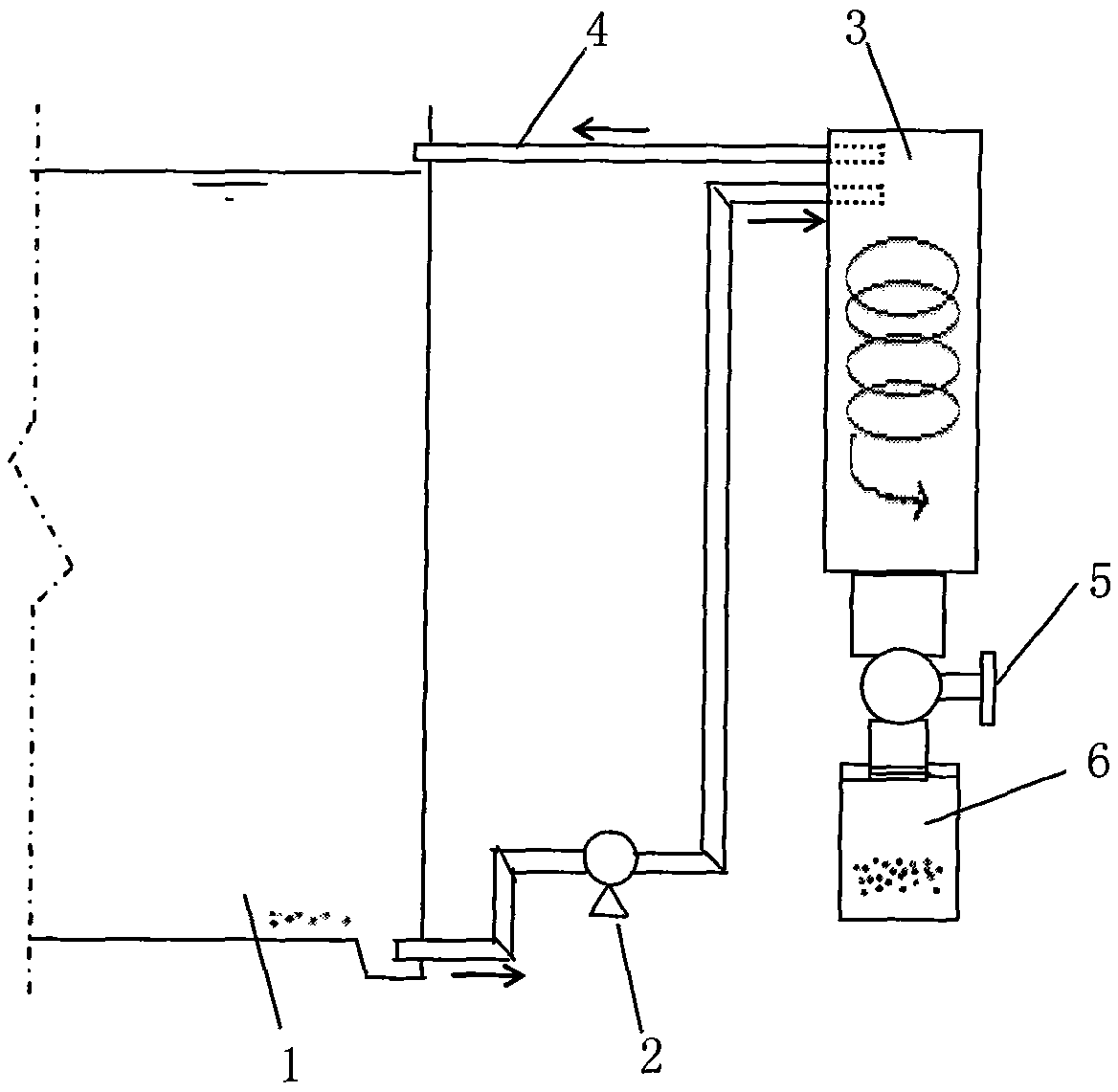

1.一种带水力旋流分离器的电镀废水电解槽，包括电解槽(1)和置于所述电解槽(1)内的电极，其特征在于：置于所述电解槽(1)底部的电解液出口通过泵(2)与水力旋流分离器(3)的液体进口管路连接，所述水力旋流分离器(3)通过回流管(4)与所述电解槽(1)相通，构成液体回路。
2.根据权利要求1所述一种带水力旋流分离器的电镀废水电解槽，其特征在于：所述水力旋流分离器(3)下方通过阀(5)与重金属收集器(6)管路连接。
3.根据权利要求2所述一种带水力旋流分离器的电镀废水电解槽，其特征在于：所述阀(5)与所述重金属收集器(6)可脱卸式螺纹连接。
说明书
一种带水力旋流分离器的电镀废水电解槽
技术领域
本实用新型属电镀废水处理技术领域，涉及电镀废水处理用的电解装置的结构改进，尤其涉及一种带离心分离器的电镀废水电解槽。
背景技术
电镀行业生产过程中产生的废水成分，与电镀内容和电镀工艺有关，通常电镀废水中含有铜、镍等重金属离子和一些金、银等贵金属离子，有时还含有剧毒的氰化物等，或含有难分解的有机成分(COD)。现在对于含氰化物、金属离子和有机成分的电镀废水，用电解槽进行电解法处理时往往不能达到满意的符合环保要求的排放标准，还须把经电解处理的废水直接输送到后续设备用次氯酸钠等化学药品把氰化物氧化成二氧化碳和氮气等无害物质后，才能达到氰化物的排放标准;对于电解处理时析出的重金属和贵金属离子一般还采用化学沉淀的方法，使这些有害成分分离出水体，达到相关金属离子的排放标准。但经化学沉淀后的金属回收价值降低。
实用新型内容
本实用新型的目的在于：提供一种结构简单、使用方便的带离心分离器的电镀废水电解槽，有助于有效、快速降低电镀废液、废水中的氰化物，回收贵、重金属，以达到符合环保要求的排放标准。
为达到上述目的，采用的技术方案是：一种带水力旋流分离器的电镀废水电解槽，包括电解槽和置于所述电解槽内的电极，其特征在于：置于所述电解槽底部的电解液出口通过泵与水力旋流分离器的液体进口管路连接，所述水力旋流分离器通过回流管与所述电解槽相通，构成液体回路。
所述水力旋流分离器下方通过阀与重金属收集器管路连接。
所述阀与所述重金属收集器可脱卸式螺纹连接。
本实用新型的积极效果在于：电解处理过程电解液析出的金属微粒经水力旋流离心分离，沉淀、通过阀聚集在重金属收集器，分离金属微粒后的电解液通过回流管排出，再返回电解槽继续电解，有助于降低电镀废液、废水中的氰化物，回收贵、重金属，快速有效地达到符合环保要求的排放标准。
