申请日2010.03.18
公开(公告)日2010.11.17
IPC分类号C02F11/12
摘要
本实用新型公开了一种污泥远程控制干燥装置，包括干燥棚体，干燥棚体内设有干燥室、消毒室和隔离室，干燥室内安装污泥池，污泥池内安装加热盘管，加热盘管与储热水箱连接相通，储热水箱内安装换热盘管，加热盘管的进水管上安装循环泵;所述的干燥棚体内的两隔板上分别安装隔离门和第一车辆进出密封门，干燥棚体的两端分别安装第二车辆进出密封门和隔离外门，第二车辆进出密封门和第一车辆进出密封门的门轴上分别安装第一驱动电机和第二驱动电机;干燥室内的侧壁上安装第一新风管，第一新风管的管口安装第一单向阀;干燥室的顶部安装第一摄像头;干燥棚体的顶部安装第一排风扇，第一排风扇上安装第一空气净化器;干燥室内安装控制器。
权利要求书

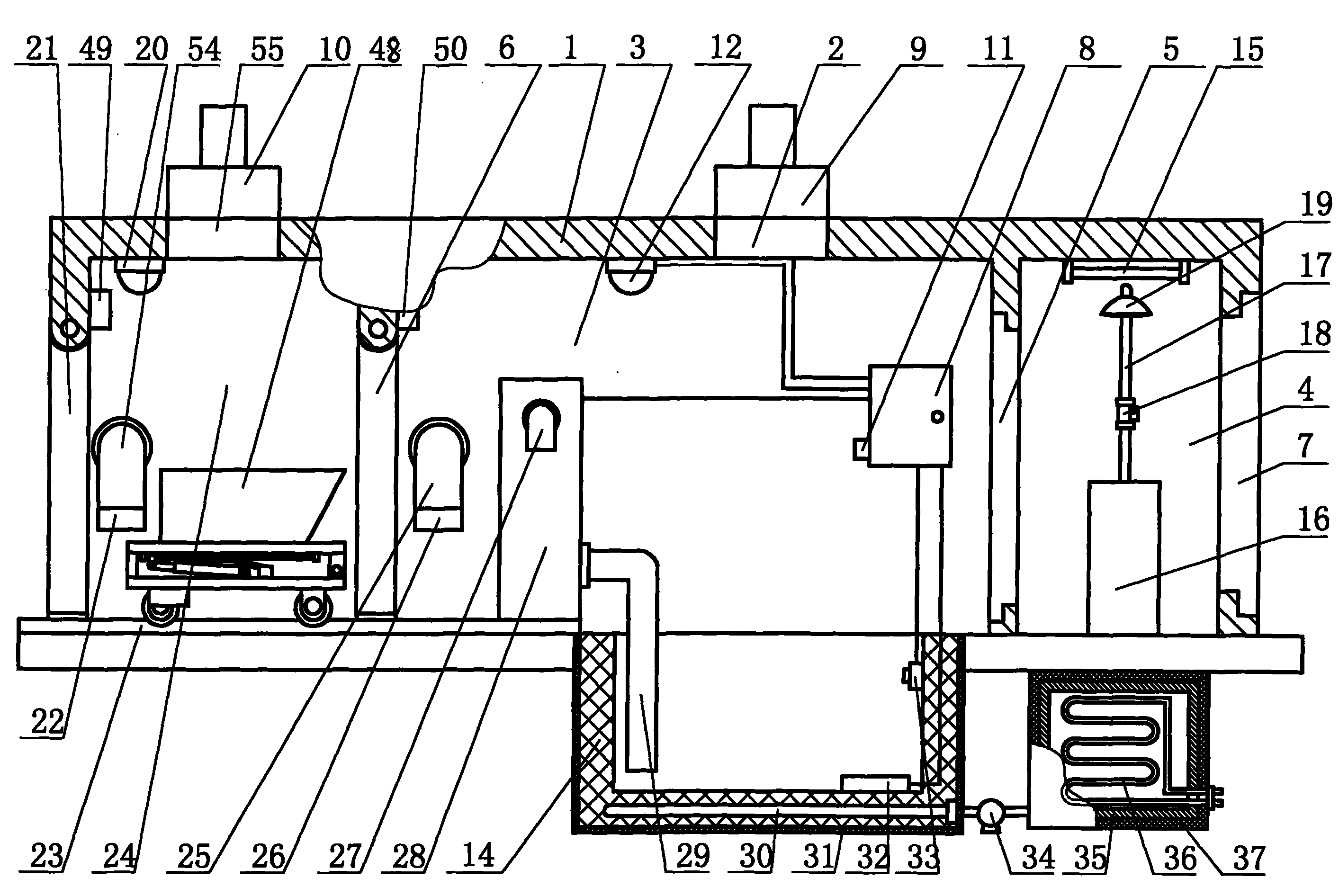

1.污泥远程控制干燥装置，其特征在于：包括干燥棚体(1)，干燥棚体(1)内设置两隔板，两隔板将干燥棚体(1)分为干燥室(3)、消毒室(4)和隔离室(24)三个相互独立密封的室，干燥室(3)内的底部安装污泥池(14)，污泥池(14)与干燥室(3)相通，污泥池(14)的底部安装加热盘管(30)，加热盘管(30)通过进水管和出水管与储热水箱(35)连接相通，储热水箱(35)内安装换热盘管(36)，加热盘管(30)的进水管上安装循环泵(34);所述的干燥棚体(1)内的两隔板上分别安装隔离门(5)和第一车辆进出密封门(6)，干燥棚体(1)的两端分别安装第二车辆进出密封门(21)和隔离外门(7)，第二车辆进出密封门(21)和第一车辆进出密封门(6)的上端分别与干燥棚体(1)铰接，第二车辆进出密封门(21)和第一车辆进出密封门(6)的门轴上分别安装第一驱动电机(49)和第二驱动电机(50);干燥室(3)内的侧壁上安装第一新风管(25)，第一新风管(25)管口向下，第一新风管(25)的管口安装第一单向阀(26);干燥室(3)的顶部安装第一摄像头(12);干燥棚体(1)的顶部安装第一排风扇(2)，第一排风扇(2)与干燥室(3)相通，第一排风扇(2)上安装第一空气净化器(9);干燥室(3)内安装控制器(8)，控制器(8)通过导线分别与第一排风扇(2)、第一空气净化器(9)、循环泵(34)、第一驱动电机(49)和第二驱动电机(50)连接。
2.根据权利要求1所述的污泥远程控制干燥装置，其特征在于：消毒室(4)内安装消毒水存储箱(16)，消毒水存储箱(16)上安装水管(17)，水管(17)上安装水泵(18)和喷淋头(19)，消毒室(4)的顶部安装空气净化装置(15)。
3.根据权利要求1所述的污泥远程控制干燥装置，其特征在于：干燥室(3)内安装罗茨泵(28)，罗茨泵(28)的吸料管(29)位于污泥池(14)内，罗茨泵(28)的排料管(27)位于污泥池(14)外。
4.根据权利要求3所述的污泥远程控制干燥装置，其特征在于：干燥棚体(1)内安装导轨(23)，导轨(23)由污泥池(14)边沿处一直延伸到第二车辆进出密封门(21)外，导轨(23)上安装料车(48)。
5.根据权利要求4所述的污泥远程控制干燥装置，其特征在于：所述的料车(48)包括料车底盘(38)，料车底盘(38)上安装翻转座(39)，翻转座(39)的一端与料车底盘(38)铰接，翻转座(39)的另一端设置支撑块(51);料车底盘(38)的底部安装行走轮(47)、电瓶(45)和驱动电机(46)，驱动电机(46)与行走轮(47)的轮轴连接，电瓶(45)通过导线与驱动电机(46)连接;料车底盘(38)的上部安装液压缸(43)和液压驱动装置，液压缸(43)的一端与料车底盘(38)铰接，液压缸(43)的活塞杆上安装滑套(42)，滑套(42)与所述活塞杆铰接，翻转座(39)底部安装(41)，(41)与滑套(42)滑动配合，液压缸(43)通过进出油管与液压驱动装置连接;翻转座(39)上部安装料斗(40)，料斗(40)的前部侧壁向外倾斜;料车底盘(38)上安装控制装置(53)，控制装置(53)内安装无线信号接受收装置，控制器(8)上安装无线信号发射装置，控制装置(53)通过导线分别与液压驱动装置和驱动电机(46)连接。
6.根据权利要求1所述的污泥远程控制干燥装置，其特征在于：隔离室(24)的侧壁上安装第二新风管(54)，第二新风管(54)的管口向下，第二新风管(54)的管口上安装第二单向阀(22)，隔离室(24)的顶部安装第二摄像头(20)和第二排风扇(55)，第二排风扇(55)与隔离室(24)相通，第二排风扇(55)上安装第二空气净化器(10)，第二空气净化器(10)、第二排风扇(55)和第二摄像头(20)分别通过导线与控制器(8)连接。
7.根据权利要求1所述的污泥远程控制干燥装置，其特征在于：储热水箱(35)的外周设置水箱保温层(37)，污泥池(14)的外周设置污泥池保温层(31)。
8.根据权利要求1所述的污泥远程控制干燥装置，其特征在于：控制器(8)上安装湿度传感器(11)，污泥池(14)的侧壁上安装温度传感器(33)，污泥池(14)底部内安装压力传感器(32)，压力传感器(32)、温度传感器(33)和湿度传感器(11)分别通过导线与控制器(8)连接。
说明书
污泥远程控制干燥装置
技术领域
本实用新型涉及一种污泥远程控制干燥装置。
背景技术
目前，现有的污泥干燥装置都无法实现远程操控，而污泥干燥的过程中会产生大量的有害气体，完全由人工近距离操作，会对操作人员带来较大的危害，存在安全性较差和工作效率较低的问题。
发明内容
本实用新型的目的，是提供了一种污泥远程控制干燥装置，它可解决现有技术存在的问题，它可进行远程离操控，工作效率高，安全性好。
本实用新型是通过以下技术方案实现的：污泥远程控制干燥装置，包括干燥棚体，干燥棚体内设置两隔板，两隔板将干燥棚体分为干燥室、消毒室和隔离室三个相互独立密封的室，干燥室内的底部安装污泥池，污泥池与干燥室相通，污泥池的底部安装加热盘管，加热盘管通过进水管和出水管与储热水箱连接相通，储热水箱内安装换热盘管，加热盘管的进水管上安装循环泵;所述的干燥棚体内的两隔板上分别安装隔离门和第一车辆进出密封门，干燥棚体的两端分别安装第二车辆进出密封门和隔离外门，第二车辆进出密封门和第一车辆进出密封门的上端分别与干燥棚体铰接，第二车辆进出密封门和第一车辆进出密封门的门轴上分别安装第一驱动电机和第二驱动电机;干燥室内的侧壁上安装第一新风管，第一新风管管口向下，第一新风管的管口安装第一单向阀;干燥室的顶部安装第一摄像头;干燥棚体的顶部安装第一排风扇，第一排风扇与干燥室相通，第一排风扇上安装第一空气净化器;干燥室内安装控制器，控制器通过导线分别与第一排风扇、第一空气净化器、循环泵、第一驱动电机和第二驱动电机连接。
为进一步实现本实用新型的目的，还可以采用以下技术方案实现：消毒室内安装消毒水存储箱，消毒水存储箱上安装水管，水管上安装水泵和喷淋头，消毒室的顶部安装空气净化装置。干燥室内安装罗茨泵，罗茨泵的吸料管位于污泥池内，罗茨泵的排料管位于污泥池外。干燥棚体内安装导轨，导轨由污泥池边沿处一直延伸到第二车辆进出密封门外，导轨上安装料车。所述的料车包括料车底盘，料车底盘上安装翻转座，翻转座的一端与料车底盘铰接，翻转座的另一端设置支撑块;料车底盘的底部安装行走轮、电瓶和驱动电机，驱动电机与行走轮的轮轴连接，电瓶通过导线与驱动电机连接;料车底盘的上部安装液压缸和液压驱动装置，液压缸的一端与料车底盘铰接，液压缸的活塞杆上安装滑套，滑套与所述活塞杆铰接，翻转座底部安装，与滑套滑动配合，液压缸通过进出油管与液压驱动装置连接;翻转座上部安装料斗，料斗的前部侧壁向外倾斜;料车底盘上安装控制装置，控制装置内安装无线信号接受收装置，控制器上安装无线信号发射装置，控制装置通过导线分别与液压驱动装置和驱动电机连接。隔离室的侧壁上安装第二新风管，第二新风管的管口向下，第二新风管的管口上安装第二单向阀，隔离室的顶部安装第二摄像头和第二排风扇，第二排风扇与隔离室相通，第二排风扇上安装第二空气净化器，第二空气净化器、第二排风扇和第二摄像头分别通过导线与控制器连接。储热水箱的外周设置水箱保温层，污泥池的外周设置污泥池保温层。控制器上安装湿度传感器，污泥池的侧壁上安装温度传感器，污泥池底部内安装压力传感器，压力传感器、温度传感器和湿度传感器分别通过导线与控制器连接。
本实用新型的积极效果在于：它可通过温度传感器、湿度传感器、压力传感器和摄像头等进行多方监测，从而，准确获取装置内反馈的信息，进行远距离操控。具有操作简便、工作效率高、安全性好、制造成本低廉的优点。
