申请日2010.03.17
公开(公告)日2011.01.05
IPC分类号B01J2/20
摘要
本实用新型公开了一种污泥挤压造粒机，包括底座和设置在底座上的圆柱型壳罩，壳罩一端设有孔板，壳罩内设有螺旋轴，螺旋轴的一端伸出壳罩和减速机连接，另一端通过孔板固定在壳罩内，壳罩设有孔板的一端和收集器相连通;所述螺旋轴的螺距从和减速机相连的一端向另一端从大逐渐变小;所述孔板面向收集器的一侧设有剪切器，所述壳罩上部设有进料口。本实用新型公开的污泥挤压造粒机，成本低廉，污泥压缩效果好，且经过切碎造粒的污泥更容易进行干化处理，能够产生良好的社会和经济效益。
权利要求书

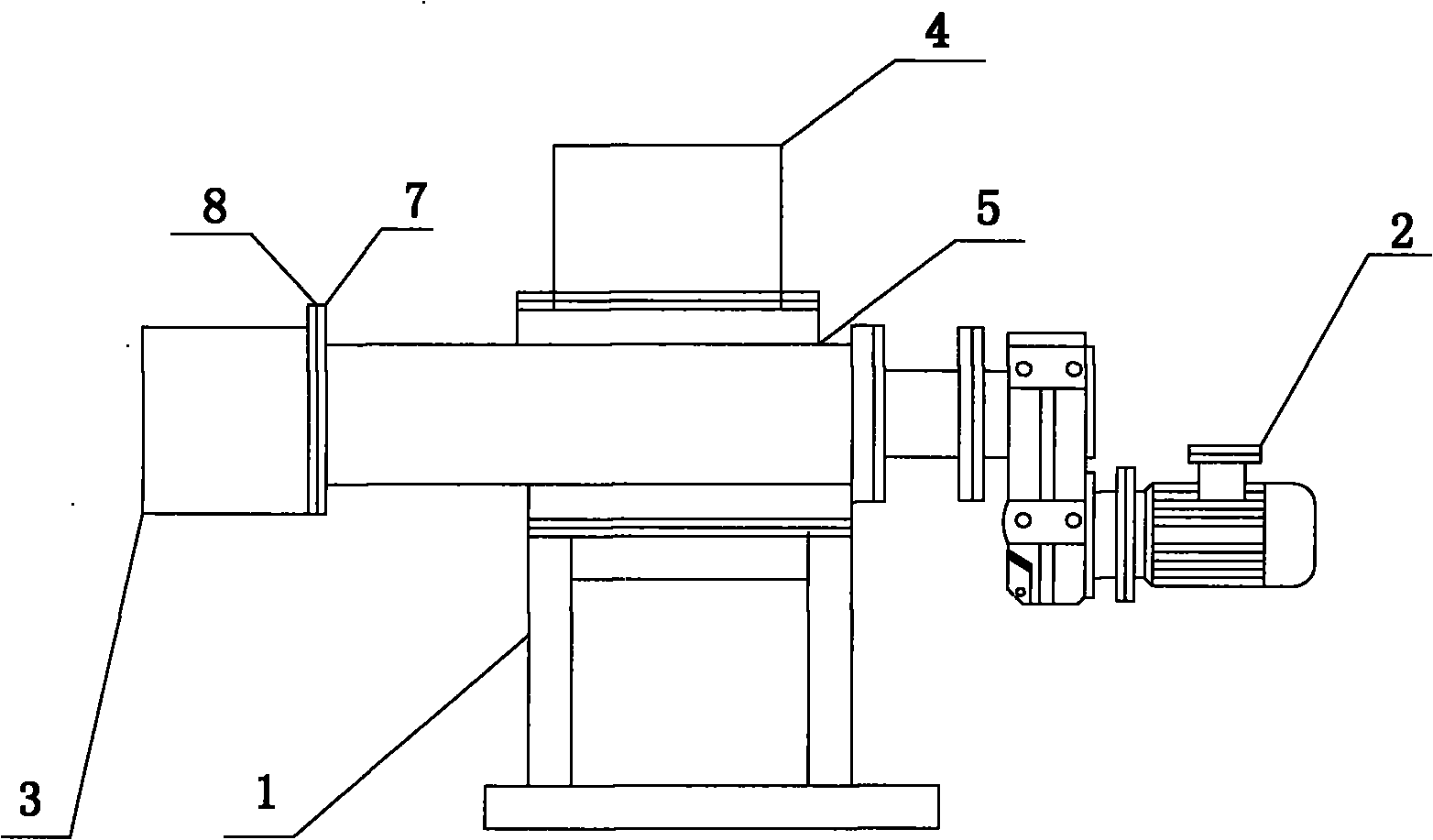

1.一种污泥挤压造粒机，其特征是，包括底座(1)和设置在底座(1)上的圆柱型壳罩(5)，壳罩(5)一端设有孔板(7)，壳罩(5)内设有螺旋轴(6)，螺旋轴(6)的一端伸出壳罩(5)和减速机(2)连接，另一端通过孔板(7)固定在壳罩(5)内，壳罩(5)设有孔板(7)的一端和收集器(3)相连通;所述螺旋轴(6)的螺距从和减速机(2)相连的一端向另一端从大逐渐变小;所述孔板(7)面向收集器(3)的一侧设有剪切器(8)，所述壳罩(5)上部设有进料口(4)。
2.根据权利要求1所述的污泥挤压造粒机，其特征是，所述的螺旋轴(6)水平设置。
3.根据权利要求1所述的污泥挤压造粒机，其特征是，所述的孔板(7)上的孔洞均匀的分布在板材上。
说明书
一种污泥挤压造粒机
技术领域
本实用新型涉及一种污泥处理设备，特别是一种高效处理污泥的污泥挤压造粒机。
背景技术
对污泥的干化处理能使污泥显著减容，体积可以压缩为原有的1/4-1/5，干化处理后的污泥产品性能稳定、无臭、无病原生物，而且可以用作肥料、土壤改良剂等，或替代能源使用。早在20世纪40年代，日本和欧美就已经用直接加热鼓式干燥器来干燥污泥，经过几十年的发展，污泥干化技术的优点正逐步显现出来。但由于对于污泥干燥技术的要求和处理成本较高，管理较复杂，所以这项技术直到20世纪80年代末期瑞典等国家的成功应用之后才在西方发达国家得到推广。
但现有污水处理设施中有污泥稳定处理设施的还不到1/4，处理工艺和配套设备较为完善的不到1/10。我国目前仅有的十几座污泥消化池中，能够正常运行的为数不多，有些池子根本就没有运行。某些地方的污水虽然得到了有效治理，污水处理的伴生产品污泥却没有得到处理和处置，这些污泥便直接排放。另外，由于污泥处理装置投资费用高，一些污水处理厂在建设中将污泥处理部分放在二期工程实施。但由于资金、人员及技术等多方面的原因，一期工程完成并运行许多年后，二期工程还得不到落实。在这种情况下污泥不得不直接排放，造成了二次污染。随着这些污水处理厂的投产，污泥产量将会有大幅度的增加。传统的污泥处理工艺处理费用昂贵，污泥处理费用约占污水处理厂总运行费用的20%～50%，投资占污水处理厂总投资的30%～40%，致使我国的污泥处置仍以传统的卫生填埋为主。资料显示，90%以上污水处理厂没有配套的污泥处理设备，60%以上污泥未经处理直接农用，不符合污泥农用的卫生标准，13.79%的污泥未经任何处置，这将给环境带来巨大的危害
实用新型内容
实用新型目的：本实用新型针对现有技术的不足，提供了一种能够有效处理压缩污泥，成本低廉的污泥挤压造粒机。技术方案：一种污泥挤压造粒机，其特征是，包括底座和设置在底座上的圆柱型壳罩，壳罩一端设有孔板，壳罩内设有螺旋轴，螺旋轴的一端伸出壳罩和减速机连接，另一端通过孔板固定在壳罩内，壳罩设有孔板的一端和收集器相连通;所述螺旋轴的螺距从和减速机相连的一端向另一端从大逐渐变小;所述孔板面向收集器的一侧设有剪切器，所述壳罩上部设有进料口。
所述的螺旋轴水平设置。
所述的孔板上的孔洞均匀的分布在板材上。
当对污泥进行处理时，首先把经过预处理的污泥排入进料口，减速机带动螺旋轴转动，运行中的螺旋轴把污泥传动至收集器，因为螺旋轴的螺距从一端向另一端从大逐渐变小，起到了挤压效果，对污泥进行挤压，使污泥的含水率降低，压缩污泥的体积;当污泥通过孔板时，被孔板上的孔洞挤成条状，然后由剪切器把条状污泥切成颗粒状，最后呈颗粒状的污泥被收集器收集，集中送至焚烧炉干化焚烧。
有益效果：本实用新型公开的一种污泥挤压造粒机，成本低廉，污泥压缩效果好，且经过切碎造粒的污泥更容易进行干化处理，能够产生良好的社会和经济效益。
