申请日2010.03.16
公开(公告)日2011.01.26
IPC分类号C02F1/28; C02F9/04
摘要
一种污水余氯去除装置，包括加药器、还原反应器、余氯去除器及连接管道，其特征在于所述加药器、还原反应器、余氯去除器由连接管道顺次相连接，余氯去除器上安置有布水器、排水器、自动排气阀，活性炭和固体催化剂颗粒设置于余氯去除器下部。本实用新型具有全过程自动控制，无人职守，使用方便，可靠性高，装置中的活性炭余氯去除器无需反冲洗，省时省力，设备运行效率高，化学法与物理吸附法相结合，互为补充，余氯去除完全，活性炭在吸附余氯时不存在饱和问题，只是损失少量的炭，每年做适量添加即可继续运行等特点，广泛在油田回注污水工艺中应用。
权利要求书
1.一种污水余氯去除装置，包括加药器、还原反应器、余氯去除器及连接管道，其特征在于所述加药器、还原反应器、余氯去除器由连接管道顺次相连接，余氯去除器上安置有布水器、排水器、自动排气阀，活性炭和固体催化剂颗粒设置于余氯去除器下部。
2.根据权利要求1所述的污水余氯去除装置，其特征在于所述布水器由连接管道安装于余氯去除器内下部的活性炭和固体催化剂颗粒中。
3.根据权利要求1或2所述的污水余氯去除装置，其特征在于所述布水器为管式构件，其上均布有割缝喷水孔或排列安装有绕丝筛管。
4.根据权利要求1所述的污水余氯去除装置，其特征在于所述排水器为管状构件，安装于余氯去除器上部，其一端在内，其上均布有排水孔，另一端在外。
5.根据权利要求1所述的污水余氯去除装置，其特征在于所述自动排气阀安装于余氯去除器顶部。
6.根据权利要求1所述的污水余氯去除装置，其特征在于所述还原反应器内壁上倾斜地安装有扰流板。
7.根据权利要求6所述的污水余氯去除装置，其特征在于所述扰流板为1-5块，相互间隔地一端安装于还原反应器内壁上，另一端为自由端。
说明书
污水余氯去除装置
一、技术领域
本发明涉及油田回的注污水中去除余氯的设备，特别涉及一种污水余氯去除装置。
二、背景技术
在油田污水回注过程中，滋生大量多种细菌，大量的细菌在近井地带繁衍，其代谢物和硫化物会堵塞地层，影响石油有效生产。目前，利用二氧化氯杀菌是一种清除细菌的有效方法，但这种方法存在如下的缺点或不足：①需保持一定的ClO2、Cl2余氯量才有杀菌的效果;②ClO2、Cl2对注水管道、设备产生腐蚀，从而限制了二氧化氯作为杀菌剂在油田污水除理中的应用。
三、发明内容
本本发明的另一个目的是提供一种污水余氯去除装置，采用余氯去除器和还原反应器组合结构，有效地克服或避免上述现有技术中存在的缺点或不足。

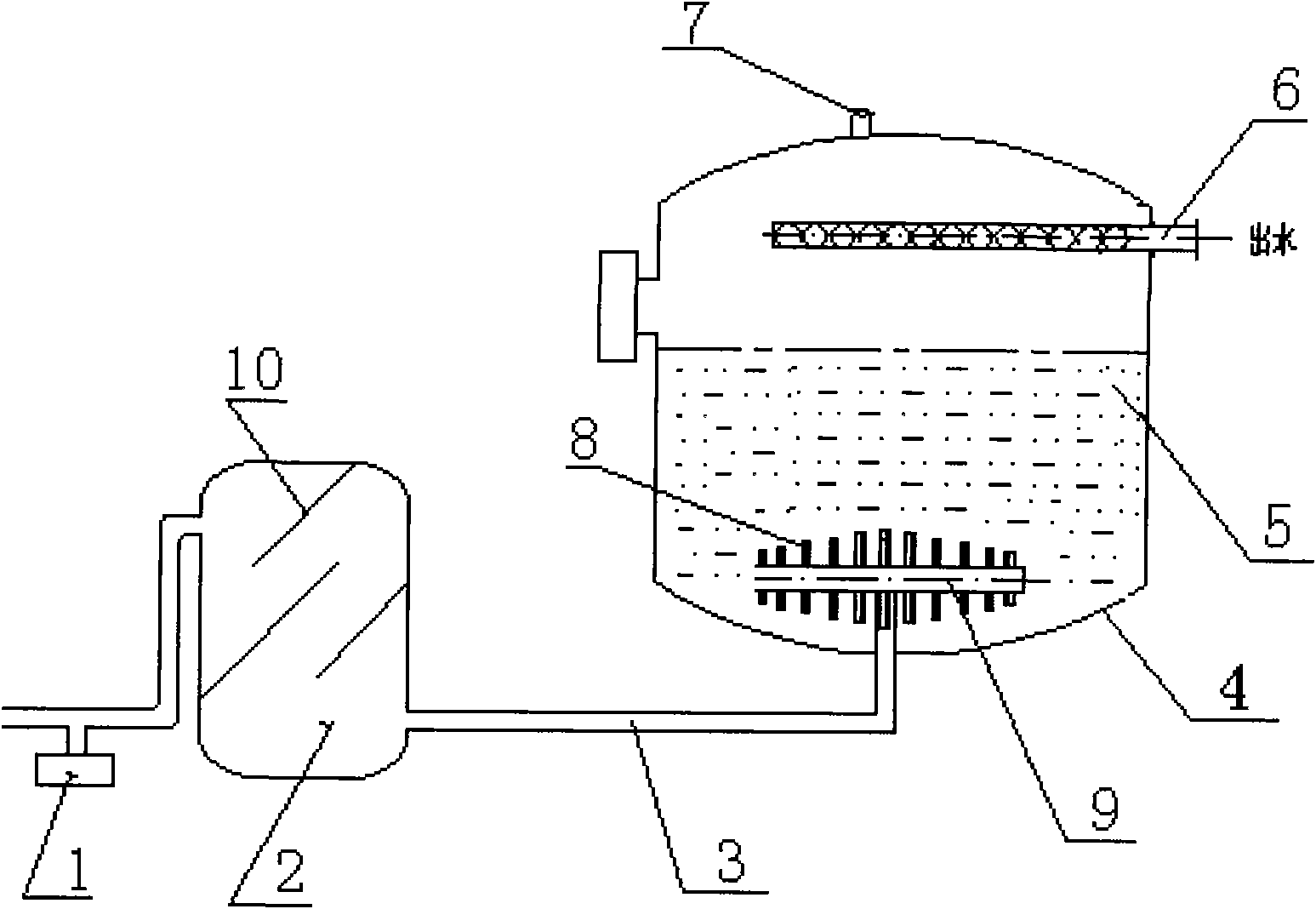

本发明所述的污水余氯去除装置，包括加药器、还原反应器、余氯去除器及连接管道，其特征在于所述加药器、还原反应器、余氯去除器由连接管道顺次相连接，余氯去除器上安置有布水器、排水器、自动排气阀，活性炭和固体催化剂颗粒设置于余氯去除器下部。
其中，所述布水器由连接管道安装于余氯去除器内下部的活性炭和固体催化剂颗粒中。所述布水器为管式构件，其上均布有割缝喷水孔或排列安装有绕丝筛管。所述排水器为管状构件，安装于余氯去除器上部，其一端在内，其上均布有排水孔，另一端在外。所述自动排气阀安装于余氯去除器顶部。所述还原反应器内壁上倾斜地安装有扰流板。所述扰流板为1-5块，相互间隔地一端安装于还原反应器内壁上，另一端为自由端。
本发明与现有技术相比较具有如下优点：
1、全过程自动控制，无人职守，使用方便，可靠性高;
2、装置中的活性炭余氯去除器无需反冲洗，省时省力，设备运行效率高;
3、化学法与物理吸附法相结合，互为补充，余氯去除完全。
4、活性炭在吸附余氯时不存在饱和问题，只是损失少量的炭，每年做适量添加即可继续运行。
