申请日2010.02.23
公开(公告)日2012.01.04
IPC分类号C01B25/37; C01B25/45; B01D61/44; B01D61/58; C02F1/469
摘要
本发明涉及连续制造式LiMPO4的锂过渡金属磷酸盐的方法，包括步骤：a)提供包含LiOH、H3PO4和过渡金属硫酸盐的含水反应混合物;b)将所述反应混合物转换为锂过渡金属磷酸盐;c)将固体锂过渡金属磷酸盐与所述反应混合物的可溶部分分开;d)使所述可溶部分(稀液)经受电渗析;e)分离包含LiOH水溶液的电渗析液部分。
权利要求书
1.在以LiOH起始连续制造式LiMPO4的锂过渡金属磷酸盐期间净化含锂 废水的方法，包括步骤：
a)提供包含LiOH、H3PO4和过渡金属硫酸盐的含水反应混合物;
b)将所述反应混合物转换为锂过渡金属磷酸盐;
c)将固体锂过渡金属磷酸盐与所述反应混合物的可溶部分分开;
d)使所述可溶部分(稀液)经受电渗析;
e)分离包含LiOH水溶液的电渗析液部分。
2.根据权利要求1的方法，其中来自步骤e)的LiOH水溶液返回到步骤 a)中的反应混合物。
3.根据权利要求1的方法，其中在电渗析期间形成H2SO4。
4.根据权利要求3的方法，其中过渡金属用根据权利要求3的H2SO4转 换为过渡金属硫酸盐。
5.根据权利要求4的方法，其中所述过渡金属硫酸盐添加到步骤a)中的 反应混合物。
6.根据权利要求4的方法，其中所述过渡金属选自下组中的至少一个： Fe、Co、Ni、Ti、Cu、Nb、Mo、Cu、Zn、Zr、Cr、Ru。
7.根据权利要求1的方法，其中在步骤a)中还使用过渡金属氢氧化物。
8.根据权利要求7的方法，其中所述过渡金属氢氧化物选自Co、Ni、 Ti、Cu、Nb、Mo、Cu、Zn、Zr、Cr、Ru的氢氧化物。
9.根据前面任一权利要求的方法，其中所述可溶部分(稀液)在电渗析 步骤d)之前在步骤c1)中经受浓缩。
10.根据权利要求9的方法，其中可溶部分的浓缩通过反向渗透进行。
11.根据权利要求9的方法，其中可溶部分(稀液)在步骤c1)中的浓缩通 过单(单极)电渗析进行。
12.根据权利要求10或11的方法，其中步骤c1)中的浓缩通过反向渗透和 单(单极)电渗析进行。
说明书
在连续制造锂过渡金属磷酸盐期间净化含锂废水的方法
本发明涉及在连续制造锂过渡金属磷酸盐期间净化含锂废水的方法。
锂金属磷酸盐化合物，尤其是锂过渡金属磷酸盐化合物，最近已广泛用作 二次离子电池中的阴极和阳极材料(US 5,910,382，WO 02/099913)。除了固态 合成前述锂过渡金属磷酸盐之外，湿化学方法也用于制造前述化合物，例如 DE 10353266 A1或WO 02/083555中所述。所产生的锂过渡金属磷酸盐的粒子 形态在前述湿化学方法中还得以特别好地控制。
在这些湿化学方法中，氢氧化锂，其在合成步骤之一中与通常包含磷酸的 酸溶液及至少一过渡金属硫酸盐合在一起，通常用作锂起始化合物。然而，伴 随使用前述湿化学方法制造锂过渡金属磷酸盐的特别问题在于所谓的废盐水中 的锂离子损耗高，其在典型工业循环过程中的再度使用尤其在处理和回收起始 材料时因杂质离子水平高尤其因硫酸盐而变得困难。
至今，仅知道在工艺技术领域成本极高的净化方法在用于含锂废盐水的再 处理。另一可能性例如在DE 10 2007 033460中描述，其中通过添加氢氧化钡 沉淀得到硫酸钡，及LiOH保留在溶液中。然而，该方法的缺点在于产生的大 量硫酸钡很难按可接受的所谓的“钡白”型进行进一步的工业使用。
因此，本发明的目标在于使可得到另一新方法，其使可能有利可图且有效 率地再利用和处理含锂和硫酸盐离子的废水，尤其在连续制造锂过渡金属磷酸 盐化合物期间。
该目标通过在连续制造式LiMPO4的锂过渡金属磷酸盐的循环过程中净化 含锂 废水 的方法实现，包括步骤：
a)提供包含LiOH、H3PO4和过渡金属硫酸盐的含水反应混合物;
b)将所述反应混合物转换为锂过渡金属磷酸盐;
c)将固体锂过渡金属磷酸盐与所述反应混合物的可溶部分分开;
d)使所述可溶部分(稀液)经受电渗析;
e)分离包含LiOH水溶液的电渗析液部分。
电渗析步骤用于浓缩或移除通常主要包含硫酸锂的、含锂和硫酸盐离子的 废水的不带电溶液的离子组分。

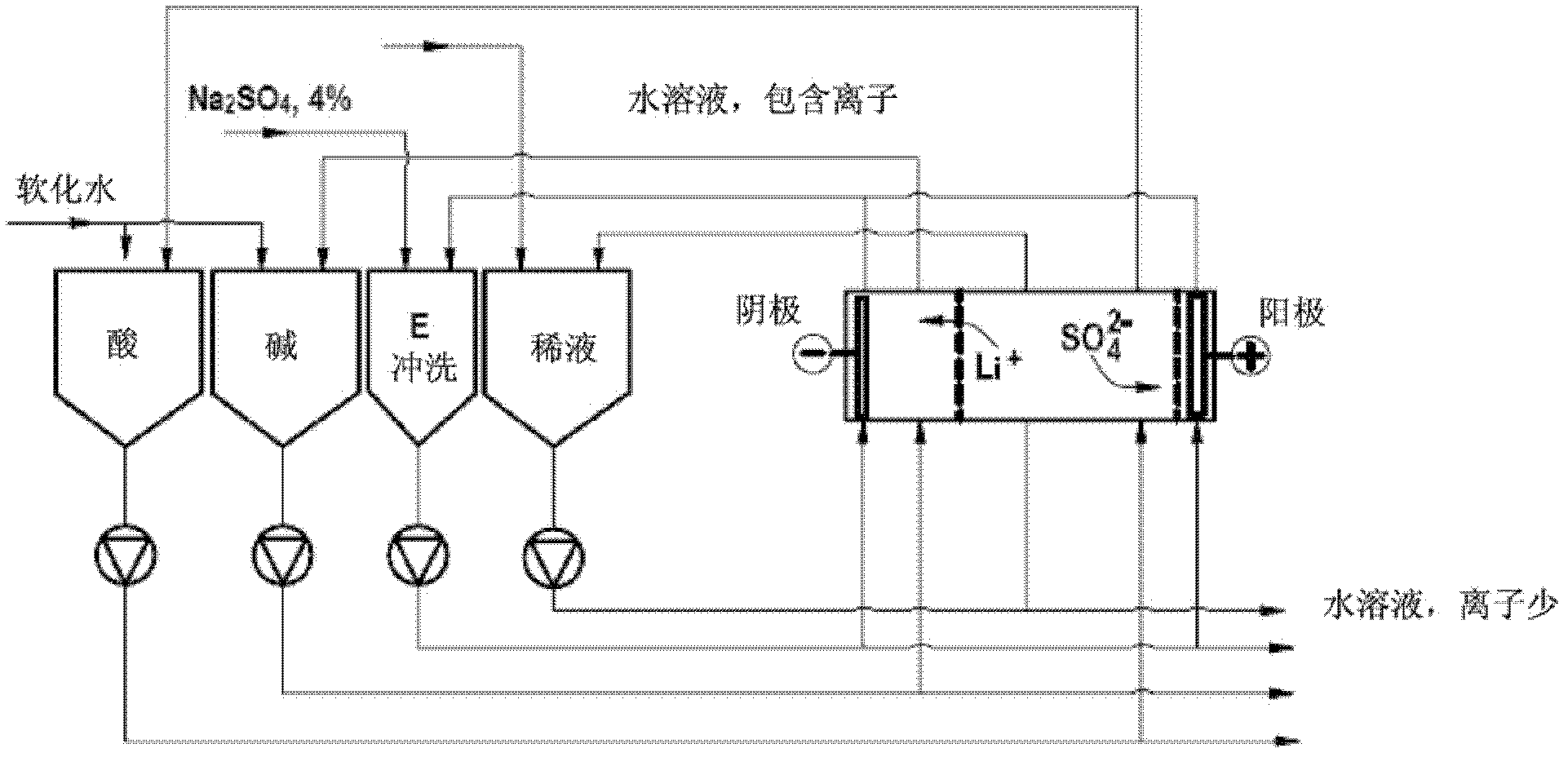

在目前优选使用的所谓的双极技术中，通过使用双极膜(例如参见DE 10 2004 012334 A1)，将稀液分解和分离为酸和碱及其提取同样有利地发生。离 子按电荷DC比向相反带电的电极方向渗透。带负电荷的阴离子，在目前情形 下为SO42-，迁移到阳极，而阳离子即Li+迁移到阴极。离子交换膜用于有选择 地控制离子的迁移。阴离子交换膜(AAM)仅允许阴离子透过，而阳离子交换 膜(CAM)仅可透过阳离子。
在根据本发明使用的电渗析装置中，几个膜通常并行连接，从而流入的原 液流分为多个室。一个室由一对小隔间组成，因而由阴离子和阳离子交换膜及 相关联的双极膜组成。与流动方向成直角地施加输入电场。在通过第一膜之 后，离子不能继续相反带电电极方向的移动，因为其遇到具有同样电荷的膜。 因而浓缩和稀释在这些室中交替进行。在双极膜中，一侧带正电荷，另一侧带 负电荷。其结果是分开的离子不再被使得一起。之后，在双极膜中发生自动催 化水分解以保持离子迁移。在H+离子到达酸侧的同时，OH-离子被导向碱侧。 这些电极用单独的溶液冲洗以防止因电极反应产生不想要的物质。
因而从步骤e)获得的LiOH水溶液优选返回到步骤a)中的反应混合物。 所消耗盐水的LiOH的处理率(即回收)通常约为90%。尽管借助于本发明方 法高于90%的处理率如>95%或>97%也是可能的，但这些处理率在过程控制期 间在能量方面不利。这意味着在转换为产物即锂过渡金属磷酸盐化合物期间仅 需添加与所消耗一样多的“新鲜”即未回收的LiOH。
H2SO4在电渗析期间在其它室中形成。有利地，其可随另一步骤中的过渡 金属同等地转换为过渡金属硫酸盐，在本发明的特别有利的实施例中，也在随 后添加到步骤a)中的反应混合物。因此，根据本发明，提供近乎完全的循环 过程，伴随制造锂过渡金属磷酸盐的反应产物的回收或处理。
在本发明方法中使用的过渡金属硫酸盐选自下组中的至少一个：Fe、Co、 Ni、Ti、Cu、Nb、Mo、Cu、Zn、Zr、Cr、Ru的硫酸盐。优选硫酸铁。例如， 在本发明的特别优选的实施例中，掺杂的或混合掺杂的锂铁磷酸盐LiMxFe1-xPO4(x<1)也可通过使用几种不同的过渡金属硫酸盐而获得。在该情形下， 过渡金属M为下组中的至少一个：Co、Ni、Ti、Cu、Nb、Mo、Cu、Zn、Zr、 Cr、Ru。非限制性的例子为掺铌、镍和钴的锂铁磷酸盐。
在本发明的另外的优选实施例中，在本发明方法的步骤a)中可另外使用 过渡金属氢氧化物。其选自Co、Ni、Ti、Cu、Nb、Mo、Cu、Zn、Zr、Cr、 Ru的氢氧化物，结果是，如果硫酸铁(II)同时用作过渡金属硫酸盐，用该变 异方法可获得掺杂的锂铁磷酸盐尤其是上面已经提及的磷酸盐。然而，在该变 异方法中，为补偿碱性过渡金属氢氧化物的影响，通过适当额外添加磷酸以均 衡反应混合物的pH非常重要。
在本发明的另外的特别优选的实施例中，在步骤b)中的转换及步骤c) 中的可溶部分分离之后，反应混合物的可溶部分(所谓的稀液)在电渗析步骤 d)之前在步骤c1)中经受浓缩，以优化结果及双极电渗析的产率。
可溶部分尤其优选通过反向渗透进行浓缩，但作为备选或在本发明方法的 其它优选实施例中，可选地另外通过“单”(单极)电渗析进行。
“单电渗析”意味着在电渗析期间排他地使用单极离子交换膜。
使用该方案，溶液被进一步浓缩，超出反向渗透的水平，即硫酸锂被浓 缩。
在本发明方法的另一特别有利的开发中，在本发明方法的步骤d)中获得 的耗余稀液进行再循环并同样经受浓缩，如上所述，优选在步骤c1)中通过反向 渗透和/或单电渗析。
用于反应混合物的可溶部分的浓缩的反向渗透优选在多级反向渗透(RO) 的帮助下进行。并且获得渗透物，其是那样强地移除以至于在处理反应混合物 的核心过程中可用作软化水及用于净化目的。
与纳米过滤相似，反向渗透是用于分离或浓缩主要含水混合物的、压力驱 动的膜方法。最大浓缩率通过施加的压力及溶液的渗透压力确定。所产生的渗 透物为低盐渗透物且可再用于净化目的。Toray UTC 80、Dow Filmtec SW 30、 Dow Filmtec NF 90及GE Water Desal SC和Hydranautics SWC4均为可使用的典 型反向渗透膜的例子。
如上所述，在本发明方法的另外的优选实施例中，来自反向渗透步骤的浓 缩物的进一步浓缩可在所谓的“单”(单极)电渗析(如上所述，其也可用作 反向渗透的备选方案)的帮助下进行。来自该方法步骤的浓缩物为步骤d)的 输入介质，之后，耗余稀液返回到前一步骤c1)。
在优选的多级反向渗透之后，获得具有约130g/l“盐”含量的溶液，主要 为Li2SO4。之后，该溶液可通过“单”(单极)电渗析进一步浓缩到约180- 200g/l并最后馈入双极电渗析。其特别优点在于，在工艺技术方面有利的参数 令人满意，即进入双极电渗析的输入溶液的浓缩尽可能高。溶液的输入浓缩尽 可能高的结果首先是正面影响能量产率，其次是减小必需的高成本双极膜的表 面。
