申请日2010.02.22
公开(公告)日2010.10.27
IPC分类号F16L47/26; F16L47/00
摘要
本实用新型公开了一种用于雨污水排放系统的塑料管件，塑料管件为直通管件、弯通管件、三通管件或四通管件，塑料管件上设置有用于连接管材的连接承口。本实用新型可以观察管件内雨污水通流情况，也可用高压水枪对管件内进行冲洗，可用于建筑小区内以及一些市政道路雨污排量不大的地方，可克服现有采用砖砌检查井不利于环保，采用塑料检查井成本又较高，而采用传统塑料管件又只能解决水平方向通流连接，不能从地面观察维护的问题，且运输成本较低，安装较方便，通流量较大，不易堵塞。
权利要求书
1.一种用于雨污水排放系统的塑料管件，其特征在于：所述塑料管件(1)为直通管件、弯通管件、三通管件或四通管件，塑料管件(1)上设置有用于连接管材的连接承口(2)。
2.根据权利要求1所述的用于雨污水排放系统的塑料管件，其特征在于：所述塑料管件(1)为直通管件，连接承口(2)设置在直通管件中部，管材与连接承口(2)承插式连接后与塑料管件(1)垂直。
3.根据权利要求1所述的用于雨污水排放系统的塑料管件，其特征在于：所述塑料管件(1)为弯通管件，连接承口(2)设置在弯通管件交汇处，管材与连接承口(2)承插式连接后与塑料管件(1)所在的平面垂直。
4.根据权利要求1所述的用于雨污水排放系统的塑料管件，其特征在于：所述塑料管件(1)为三通管件，连接承口(2)设置在三通管件交汇处，管材与连接承口(2)承插式连接后与塑料管件(1)所在的平面垂直。
5.根据权利要求1所述的用于雨 污水 排放系统的塑料管件，其特征在于：所述塑料管件(1)为四通管件，连接承口(2)设置在四通管件交汇处，管材与连接承口(2)承插式连接后与塑料管件(1)所在的平面垂直。
6.根据权利要求1所述的用于雨污水排放系统的塑料管件，其特征在于：所述塑料管件(1)上设置有连接管，连接管与塑料管件(1)垂直设置，连接承口(2)开设在连接管上。
7.根据权利要求1-6中任一所述的用于雨污水排放系统的塑料管件，其特征在于：所述连接承口(2)的直径大于塑料管件(1)的直径。
8.根据权利要求1-6中任一所述的用于雨污水排放系统的塑料管件，其特征在于：所述连接承口(2)的直径小于塑料管件(1)的直径。
9.根据权利要求1-6中任一所述的用于雨污水排放系统的塑料管件，其特征在于：所述连接承口(2)的直径等于塑料管件(1)的直径。
说明书
用于雨污水排放系统的塑料管件
技术领域
本实用新型涉及一种雨污水排放装置，尤其涉及一种用于雨污水排放系统的塑料管件。
背景技术
对于排水管材道系统，在一定距离内或改变流向时规定使用检查井以排除堵塞等故障，传统上是可以下人维修检查的砖砌井状构筑物等，称为检查井，国内巳有不少地区禁止使用砖砌检查井，采用连接可靠、不易渗漏、利于环保的塑料检查井。但是，在建筑小区内以及一些市政道路雨污排量不大的地方，使用砖砌检查井不利环保，采用连接可靠、不易渗漏、利于环保的塑料检查井价格较高，而传统塑料管件又只能解决水平方向通流及连接，不能从地面观察维护等只须使用规格尺寸较小但因内壁光滑而通流量较高的塑料管件代替。
为了解决上述技术问题，中国专利号“200420061878.8”一种可用于排污的管接头，其申请日为2004年11月1日，授权公告日为2005年11月23日，包括外壳和管道，在管道的内部设置有一隔离结构，该隔离结构将管道隔离成两条相互隔离的内空通路，管接头可以是“一”字形、“L”形、“T”形和“十字形”。但采用此种管接头存在如下问题：该接头内部有隔离结构将管道隔离成相互隔离的通道，主要作用是为了实现不同功能的管道之间的连接，而在单纯的雨污水排放系统中，此种结构反而可能堵塞或者不利于雨污水的排放。
实用新型内容
本实用新型的目的在于克服现有管材道系统存在的上述问题，提供一种用于雨污水排放系统的塑料管件，本实用新型可以观察管件内雨污水通流情况，也可用高压水枪对管件内进行冲洗，可用于建筑小区内以及一些市政道路雨污排量不大的地方，可克服现有采用砖砌检查井不利于环保，采用塑料检查井成本又较高，而采用传统塑料管件又只能解决水平方向通流连接，不能从地面观察维护的问题，且运输成本较低，安装较方便，通流量较大，不易堵塞。
为实现上述目的，本实用新型采用的技术方案如下：
一种用于雨污水排放系统的塑料管件，其特征在于：所述塑料管件为直通管件、弯通管件、三通管件或四通管件，塑料管件上设置有用于连接管材的连接承口。

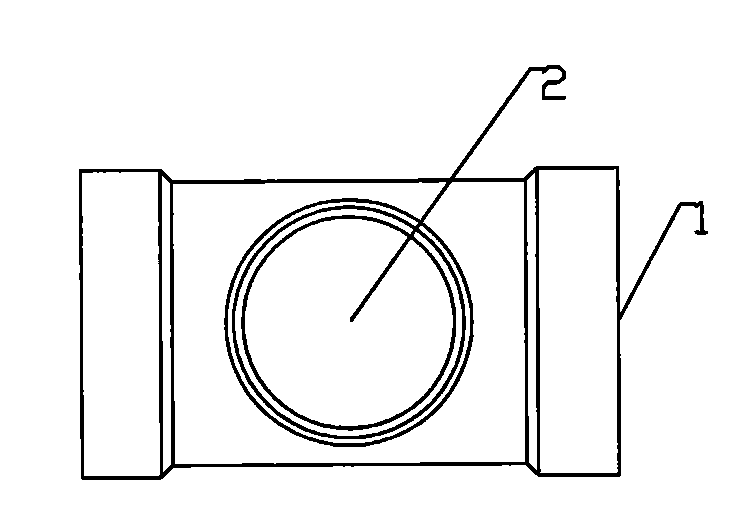

所述塑料管件为直通管件，连接承口设置在直通管件中部，管材与连接承口承插式连接后与塑料管件垂直。
所述塑料管件为弯通管件，连接承口设置在弯通管件交汇处，管材与连接承口承插式连接后与塑料管件所在的平面垂直。
所述塑料管件为三通管件，连接承口设置在三通管件交汇处，管材与连接承口承插式连接后与塑料管件所在的平面垂直。
所述塑料管件为四通管件，连接承口设置在四通管件交汇处，管材与连接承口承插式连接后与塑料管件所在的平面垂直。
所述塑料管件上设置有连接管，连接管与塑料管件垂直设置，连接承口开设在连接管上。
所述连接承口的直径大于塑料管件的直径。
所述连接承口的直径小于塑料管件的直径。
所述连接承口的直径等于塑料管件的直径。
采用本实用新型的优点在于：
一、本实用新型可以用来观察管件内雨污水通流情况，也可用高压水枪通过所承插的管材对管件内进行冲洗，可用于建筑小区内以及一些市政道路雨污排量不大的地方，可克服现有采用砖砌检查井不利于环保，采用塑料检查井成本又较高，而采用传统塑料管件又只能解决水平方向通流连接，不能从地面观察维护的问题，且运输成本较低，安装较方便，通流量较大，不易堵塞。
二、本实用新型中，塑料管件为直通管件，连接承口设置在直通管件中部，管材与连接承口承插式连接后与塑料管件垂直，保证了塑料管件结构的牢固性，并且管材与塑料管件经连接承口承插式连接，安装拆卸简单方便，塑料管件不易堵塞。
三、本实用新型中，塑料管件为弯通管件，连接承口设置在弯通管件交汇处，管材与连接承口承插式连接后与塑料管件所在的平面垂直，采用此结构使塑料管件不易堵塞，有利于清洗观察，还保证了塑料管件结构的牢固性，并且管材与塑料管件经连接承口承插式连接，安装拆卸简单方便。
四、本实用新型中，塑料管件为三通管件，连接承口设置在三通管件交汇处，管材与连接承口承插式连接后与塑料管件所在的平面垂直，采用此结构使塑料管件不易堵塞，并且可对三个排污管进行清洗观察，还保证了塑料管件结构的牢固性，并且管材与塑料管件经连接承口承插式连接，安装拆卸简单方便。
五、本实用新型中，塑料管件为四通管件，连接承口设置在四通管件交汇处，管材与连接承口承插式连接后与塑料管件所在的平面垂直，采用此结构使塑料管件不易堵塞，并且可同时对四个排污管进行清洗观察，还保证了塑料管件结构的牢固性，并且管材与塑料管件经连接承口承插式连接，安装拆卸简单方便。
六、本实用新型中，塑料管件上设置有连接管，连接管与塑料管件垂直设置，连接承口开设在连接管上，采用此种结构不仅保证了塑料管件的强度，并且还易于与其它管材的连接，例如方便于连接清洗管。
七、本实用新型中，连接承口的直径大于塑料管件的直径，或者连接承口的直径小于塑料管件的直径，或者连接承口的直径等于塑料管件的直径，根据实际的排污情况，可选择不同直径的连接承口，应用范围广。
