申请日2010.02.20
公开(公告)日2010.12.08
IPC分类号C02F1/461
摘要
本实用新型公开了一种气动刮刀除垢的水处理装置，属于水处理及环保技术领域。包括反应室、端盖、排污口;端盖的中心设有法兰座，法兰座上设有套筒和气缸，气缸和套筒内设有活塞杆，活塞杆的下端设有活塞杆延长器，活塞杆延长器贯穿于端盖及刮刀的中心，通过上、下固定块及锁紧螺母与刮刀连接;气缸的上、下分别设有上气孔和下气孔，气缸与套筒之间设有排水盒及密封件;端盖的下端设有导杆，导杆穿过刮刀的对应定位孔。本实用新型与其控制系统连接起来可实现自动除垢的目的，具有除垢简便、效率高、效果好的特点，容易安装，操作方便，结构简单，适合用于刮除水处理装置的电解反应室内壁上的疏松水垢及其它污物使用。
权利要求书

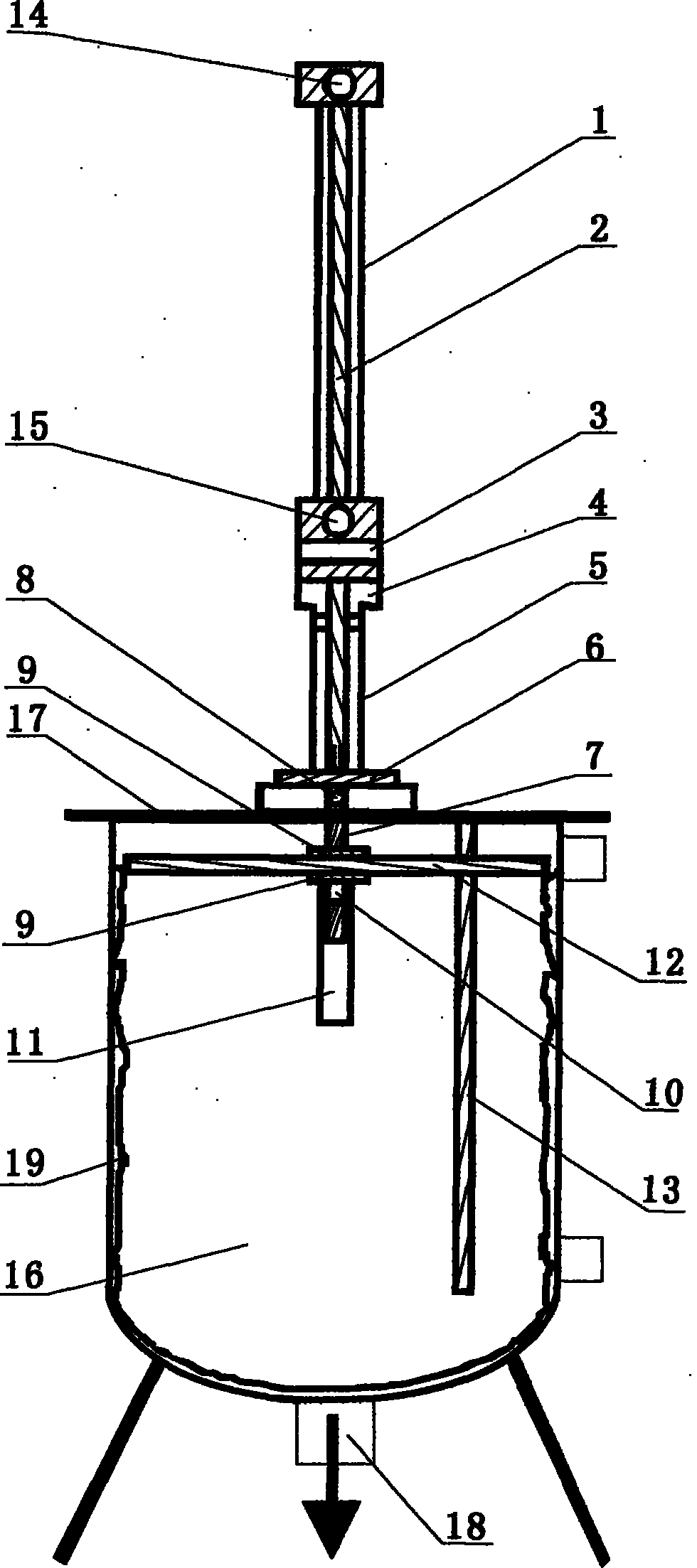

1.一种气动刮刀除垢的水处理装置，包括反应室(16)、端盖(17)、排污口(18)，其特征在于，端盖(17)的中心设有法兰座(6)，法兰座(6)上设有套筒(5)和气缸(1)，气缸(1)和套筒(5)内设有活塞杆(2)，活塞杆(2)的下端设有活塞杆延长器(7)，活塞杆延长器(7)贯穿于端盖(17)及刮刀(12)的中心，通过上、下固定块(9)及锁紧螺母(10)与刮刀(12)连接;气缸(1)的上、下分别设有上气孔(14)和下气孔(15)，气缸(1)与套筒(5)之间设有排水盒(3)及密封件(4);端盖(17)的下端设有导杆(13)，导杆(13)穿过刮刀(12)的对应定位孔。
2.根据权利要求1所述的气动刮刀除垢的水处理装置，其特征在于，所述的活塞杆(2)为不锈钢或镀硬铬碳钢。
3.根据权利要求1所述的气动刮刀除垢的水处理装置，其特征在于，所述的活塞杆延长器(7)上部设有小孔，小孔中设有销钉(8)。
4.根据权利要求1所述的气动刮刀除垢的水处理装置，其特征在于，所述的活塞杆(2)的下端与活塞杆延长器(7)的上端通过螺纹同轴连接。
5.根据权利要求1所述的气动刮刀除垢的水处理装置，其特征在于，所述的密封件(4)内设有防尘圈和轴密封圈。
6.根据权利要求1所述的气动刮刀除垢的水处理装置，其特征在于，所述的刮刀(12)为圆盘形状，其上相应位置设有定位孔，定位孔与导杆(13)配合紧密，刮刀(12)的外边缘与反应室(16)截面的内壁间隙约5mm。
7.根据权利要求1所述的气动刮刀除垢的 水处理 装置，其特征在于，所述的刮刀(12)下部设有保护端杆(11)。
8.根据权利要求1所述的气动刮刀除垢的水处理装置，其特征在于，所述的导杆(13)为不锈钢或聚丙烯材质，其长度略大于活塞杆(2)的运动行程。
说明书
气动刮刀除垢的水处理装置
所属技术领域
本实用新型涉及一种水处理装置，尤其是气动刮刀除垢的水处理装置，属于水处理及环保技术领域。
背景技术
目前，现有技术的水处理装置除垢方法有离子交换法、活性碳吸附法、化学除垢法等，这些方法效果不理想，操作劳动强度大，效率低，成本高，对设备有一定的损害，存在经常拆洗和除垢不彻底而堵塞管道的问题。
实用新型内容
为了克服现有的水处理装置的除垢方法的不足，本实用新型提供一种气动刮刀除垢的水处理装置，用于刮除电解反应室内壁上的疏松水垢及其它污物，该除垢方法简便、效率高、效果好。
本实用新型解决其技术问题所采用的技术方案是：气动刮刀除垢的水处理装置，包括反应室、端盖、排污口;端盖的中心设有法兰座，法兰座上设有套筒和气缸，气缸和套筒内设有活塞杆，活塞杆的下端设有活塞杆延长器，活塞杆延长器贯穿于端盖及刮刀的中心，通过上、下固定块及锁紧螺母与刮刀连接;气缸的上、下分别设有上气孔和下气孔，气缸与套筒之间设有排水盒及密封件;端盖的下端设有导杆，导杆穿过刮刀的对应定位孔。
本实用新型的有益效果是，与其控制系统连接起来可实现自动除垢的目的，具有除垢简便、效率高、效果好的特点，容易安装，操作方便，结构简单，稳固耐用，适合用于刮除水处理装置的电解反应室内壁上的疏松水垢及其它污物使用。
