申请日2010.03.12
公开(公告)日2010.12.22
IPC分类号C02F1/02; C07C29/80; C07C31/10
摘要

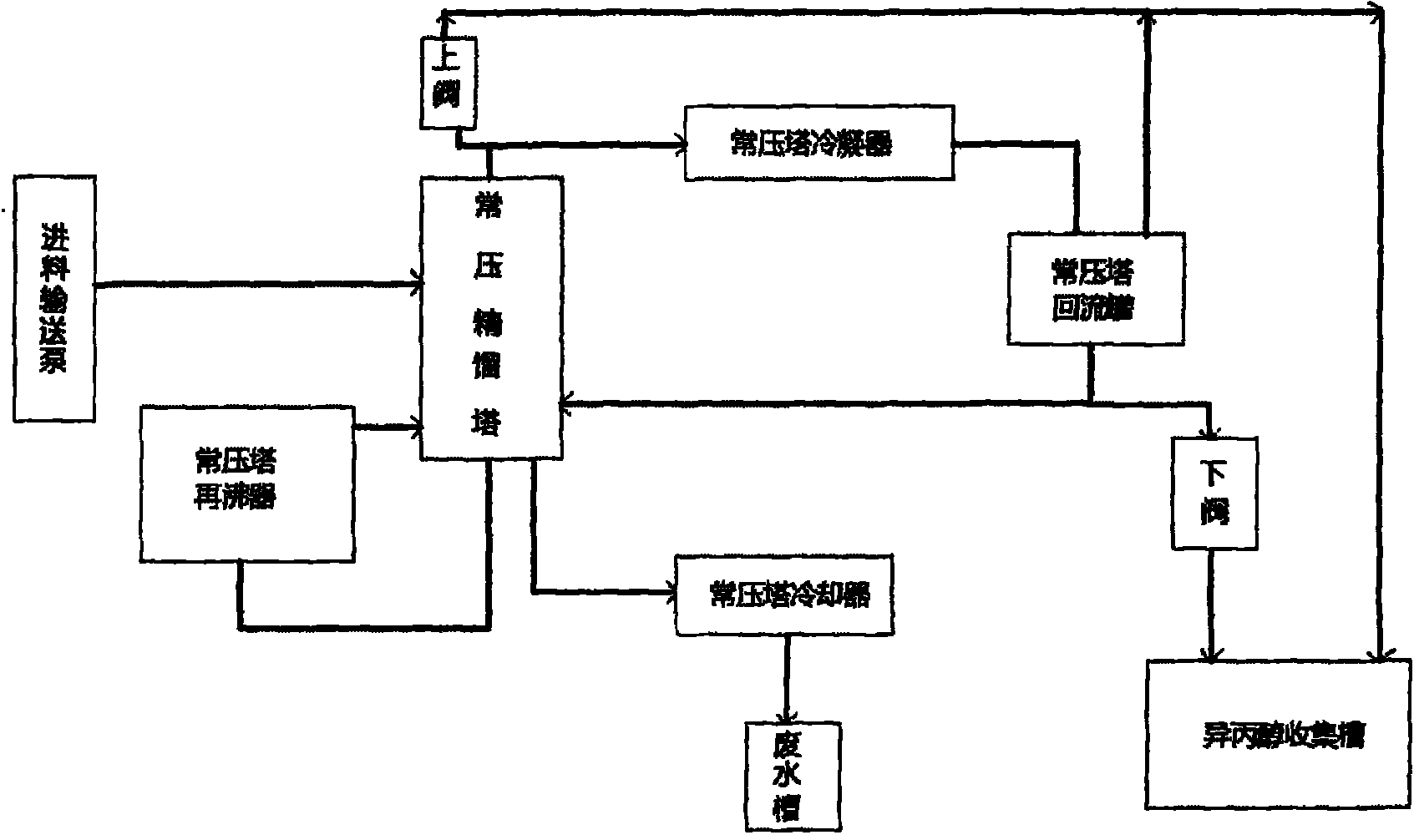

一种含异丙醇的废水的处理系统，该系统依次包括进料输送泵、常压精馏塔与异丙醇收集槽，常压精馏塔的下端连接有相互并联的常压塔再沸器与常压塔冷却器，常压塔再沸器的输出端与常压精馏塔的左端相连接，常压塔冷却器的输出端连接有废水槽，常压精馏塔的上端通过上阀与异丙醇收集槽相连接，常压精馏塔的右端通过下阀与异丙醇收集槽相连接，所述常压精馏塔的上端与上阀之间连接有常压塔冷凝器，常压塔冷凝器的另一端与常压塔回流罐的上端相连接。本实用新型不仅能有效回收废水中包含的异丙醇、节省资源，而且处理效率较高、节能环保。
权利要求书
1.一种含异丙醇的废水的处理系统，该系统依次包括进料输送泵、常压精馏塔与异丙醇收集槽，其特征在于：所述常压精馏塔的下端连接有相互并联的常压塔再沸器与常压塔冷却器，常压塔再沸器的输出端与常压精馏塔的左端相连接，常压塔冷却器的输出端连接有废水槽。
2.根据权利要求1所述的一种含异丙醇的废水的处理系统，其特征在于：所述常压精馏塔的上端通过上阀与异丙醇收集槽相连接，常压精馏塔的右端通过下阀与异丙醇收集槽相连接。
3.根据权利要求1或2所述的一种含异丙醇的废水的处理系统，其特征在于：所述常压精馏塔的上端与上阀之间连接有常压塔冷凝器，常压塔冷凝器的另一端与常压塔回流罐的上端相连接;所述常压塔回流罐的上端通过管道与上阀的输出端相通，常压塔回流罐的下端通过管道与下阀的输入端及常压精馏塔的右端相通。
说明书
一种含异丙醇的废水的处理系统
技术领域
本实用新型涉及一种废水处理系统，尤其涉及一种含异丙醇的废水的处理系统，具体适用于含异丙醇达8%-10%的废水。
背景技术
废水一般包括生活废水与工业废水，由于废水会污染环境，有害于人们的生活，因此在废水排放之前必须要对废水进行处理，其中又因为工业废水含有的有害物质种类多、毒性大，因此国家和地方都针对工业废水指定了废水排放标准，此外，废水中也常有大量的有用物质值的回收，由此，废水处理系统在工业生产中的重要性也日益显著。
中国专利授权公告号为CN1235815C，授权公告日为2006年1月11日的发明专利公开了一种聚乙烯醇漂浆废水的处理工艺，该种采用生物处理与物化处理结合的方法对废水进行处理，其中生物处理为好氧生物处理，或者为先进行厌氧生物处理，然后是好氧生物处理，该发明采用生物处理与物化处理相结合的方式，经长期驯化逐渐在生物构筑物中培养出分解聚乙烯醇的菌种，将含聚乙烯醇的漂浆废水中有机物得到充分的去除，使聚乙烯醇漂浆废水得到治理，达到排放标准，从根本上解决了目前国内尚未解决的问题。虽然该种工艺费用低、工艺简单、易于操作，但是不能有效回收废水中包含的醇类，如异丙醇，浪费较大。
发明内容
本实用新型的目的是克服现有技术中存在的不能有效回收废水中包含的异丙醇、浪费较大的缺陷与问题，提供一种能有效回收废水中包含的异丙醇、节省资源的含异丙醇的废水的处理系统。
为实现以上目的，本实用新型的技术解决方案是：一种含异丙醇的废水的处理系统，该系统依次包括进料输送泵、常压精馏塔与异丙醇收集槽，所述常压精馏塔的下端连接有相互并联的常压塔再沸器与常压塔冷却器，常压塔再沸器的输出端与常压精馏塔的左端相连接，常压塔冷却器的输出端连接有废水槽。
所述常压精馏塔的上端通过上阀与异丙醇收集槽相连接，常压精馏塔的右端通过下阀与异丙醇收集槽相连接。
所述常压精馏塔的上端与上阀之间连接有常压塔冷凝器，常压塔冷凝器的另一端与常压塔回流罐的上端相连接;所述常压塔回流罐的上端通过管道与上阀的输出端相通，常压塔回流罐的下端通过管道与下阀的输入端及常压精馏塔的右端相通。
与现有技术相比，本实用新型的有益效果为：
1.由于本实用新型一种含异丙醇的废水的处理系统中包括进料输送泵、常压精馏塔、常压塔再沸器、常压塔冷凝器、常压塔回流罐与异丙醇收集槽，使用中充分利用了异丙醇的沸点低于水的沸点这个特点，通过常压塔再沸器通入蒸汽对常压精馏塔中的废水进行加热，使得废水中含有的异丙醇先被蒸发，且通过管道进入异丙醇收集槽。因此本实用新型能有效回收废水中包含的异丙醇，节省资源。
2.由于本实用新型一种含异丙醇的废水的处理系统中包括进料输送泵、常压精馏塔、常压塔冷却器、常压塔冷凝器、常压塔回流罐以及上阀与下阀，使用中，通过对上阀与下阀进行操作以控制管道中蒸汽、液体的流动方向，使得常压精馏塔中被蒸发出来的水蒸汽通过常压塔冷凝器、常压塔回流罐再次进入常压精馏塔，并最终通过常压塔冷却器进入废水槽，从而既能防止水蒸气干扰异丙醇蒸汽的收集，又防止废水污染环境。因此本实用新型处理效率较高、节能环保。
