申请日2010.03.15
公开(公告)日2010.11.17
IPC分类号C02F11/12
摘要
本实用新型公开了一种太阳能式温室环保节能的污泥干化处理装置，包括干燥室主体和集热水箱，干燥室主体的四周都安装中空钢化玻璃外墙，干燥室主体内安装污泥干燥床，干燥室主体的顶部安装太阳能集热装置，太阳能集热装置上安装太阳能供液管和太阳能回液管，太阳能供液管和太阳能回液管分别与第一换热盘管连接，第一换热盘管安装于集热水箱内，污泥干燥床的下部安装地热盘管，地热盘管上安装第二供水管和第二回水管，第二供水管和第二回水管分别与集热水箱连接相通;干燥室主体上安装排气扇，排气扇上安装风管，风管上安装空气干燥器，空气干燥器的出气管与干燥室主体连接相通;集热水箱的外周设置保温层。
权利要求书

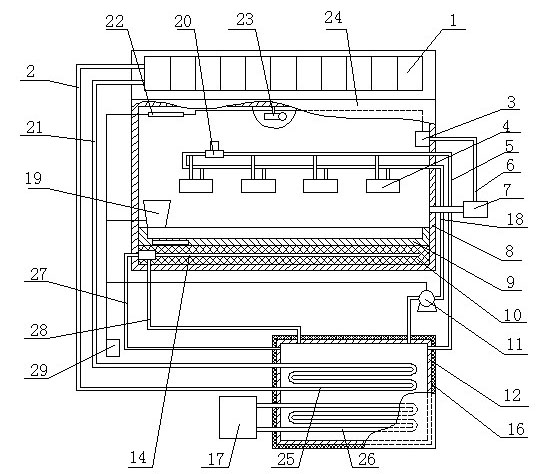

1.太阳能式温室环保节能的污泥干化处理装置，其特征在于：包括干燥室主体(8)和集热水箱(12)，干燥室主体(8)的四周都安装中空钢化玻璃外墙(24)，干燥室主体(8)内安装污泥干燥床(9)，干燥室主体(8)的顶部安装太阳能集热装置(1)，太阳能集热装置(1)上安装太阳能供液管(2)和太阳能回液管(21)，太阳能供液管(2)和太阳能回液管(21)分别与第一换热盘管(25)连接，第一换热盘管(25)安装于集热水箱(12)内，污泥干燥床(9)的下部安装地热盘管(14)，地热盘管(14)上安装第二供水管(27)和第二回水管(28)，第二供水管(27)和第二回水管(28)分别与集热水箱(12)连接相通;干燥室主体(8)上安装排气扇(3)，排气扇(3)上安装风管(6)，风管(6)上安装空气干燥器(7)，空气干燥器(7)的出气管与干燥室主体(8)连接相通;集热水箱(12)的外周设置保温层(16)。
2.根据权利要求1所述的太阳能式温室环保节能的污泥干化处理装置，其特征在于：集热水箱(12)内安装第二换热盘管(26)，第二换热盘管(26)通过进出液管与地源热泵(17)连接。
3.根据权利要求1所述的太阳能式温室环保节能的污泥干化处理装置，其特征在于：集热水箱(12)上安装第一供水管(5)和第一回水管(18)，第一供水管(5)和第一回水管(18)的一端位于干燥室主体(8)内安装多个风机盘管(4)，风机盘管(4)的进出水管分别与第一供水管(5)和第一回水管(18)连接相通，第一回水管(18)上安装循环水泵(11)。
4.根据权利要求3所述的太阳能式温室环保节能的污泥干化处理装置，其特征在于：第一供水管(5)上安装电磁阀(20)，干燥室主体(8)内安装室内温湿度传感器(22)和摄像头(23)，地源热泵(17)、室内温湿度传感器(22)、摄像头(23)、电磁阀(20)和循环水泵(11)分别通过导线与控制器(29)连接。
5.根据权利要求1所述的太阳能式温室环保节能的污泥干化处理装置，其特征在于：干燥室主体(8)内安装摊铺机(19)，摊铺机(19)位于污泥干燥床(9)的上方。
说明书
太阳能式温室环保节能的污泥干化处理装置
技术领域
本实用新型涉及一种太阳能式温室环保节能的污泥干化处理装置。。
背景技术
目前节能型太阳能温室技术已经日益完善，但都是以蔬菜大棚，花卉种植园，农业生态园应用居多。但由于热能采集效率低，无法在光照不好的情况下正常工作，不稳定，因此，在工业难以推广应用。
发明内容
本实用新型的目的，是提供了一种太阳能式温室环保节能的污泥干化处理装置，它可解决现有技术存在的问题，可具有储能功能可在光照不好的情况下正常工作，工作效率高，运行安全稳定。
本实用新型是通过以下技术方案实现的：太阳能式温室环保节能的污泥干化处理装置，包括干燥室主体和集热水箱，干燥室主体的四周都安装中空钢化玻璃外墙，干燥室主体内安装污泥干燥床，干燥室主体的顶部安装太阳能集热装置，太阳能集热装置上安装太阳能供液管和太阳能回液管，太阳能供液管和太阳能回液管分别与第一换热盘管连接，第一换热盘管安装于集热水箱内，污泥干燥床的下部安装地热盘管，地热盘管上安装第二供水管和第二回水管，第二供水管和第二回水管分别与集热水箱连接相通;干燥室主体上安装排气扇，排气扇上安装风管，风管上安装空气干燥器，空气干燥器的出气管与干燥室主体连接相通;集热水箱的外周设置保温层。
为进一步实现本实用新型的目的，还可以采用以下技术方案实现：集热水箱内安装第二换热盘管，第二换热盘管通过进出液管与地源热泵连接。集热水箱上安装第一供水管和第一回水管，第一供水管和第一回水管的一端位于干燥室主体内安装多个风机盘管，风机盘管的进出水管分别与第一供水管和第一回水管连接相通，第一回水管上安装循环水泵。第一供水管上安装电磁阀，干燥室主体内安装室内温湿度传感器和摄像头，地源热泵、室内温湿度传感器、摄像头、电磁阀和循环水泵分别通过导线与控制器连接。干燥室主体内安装摊铺机，摊铺机位于污泥干燥床的上方。
本实用新型的积极效果在于：它采用多层结构，可有效利用空间，减少污泥处理厂占地面积，降低运营成本;它结构采用框架式建筑结构，既可以多面采光，又具备足够的抗风抗震的强度;其三，它采用保温兼透光率较高的中空钢化玻璃，在高效利用太阳光能基础上，做到高效温度保留;它可针对太阳能温室效率低的问题，采取太阳能中高温技术进行主动采温、供温、保暖与空调的办法来保障室内所需要的温度、湿度等各项指标的落实。它还可通过地热泵技术充分弥补因其效率低，不稳定的不足之处，使之满足污泥处理的需要。本实用新型还具有结构简洁紧凑、制造成本低廉和操作简便的优点。
