申请日2010.02.19
公开(公告)日2011.01.26
IPC分类号C02F9/14; C02F1/44; C02F3/34
摘要
本实用新型公开一种具有抗污染功能的膜水处理装置，其特征是在膜-生物反应器的膜组件上部装有穿孔进水管，在膜组件下端装置有开孔喷水管，待处理原水中投放有多孔隙固体微粒清洁剂，通过循环压力泵将清洁剂连同原水一起往膜组件上喷射，形成一个动力循环清洁系统，清洁剂中培养繁殖有微生物，用以对原水中的有机污染物进行吸附、生物化解，本实用新型主要应用于膜-生物反应器等膜水处理工艺中，具有抗污染功能，工艺技术简单，使用效果显著，在水处理工程中更易于推广实施。
权利要求书

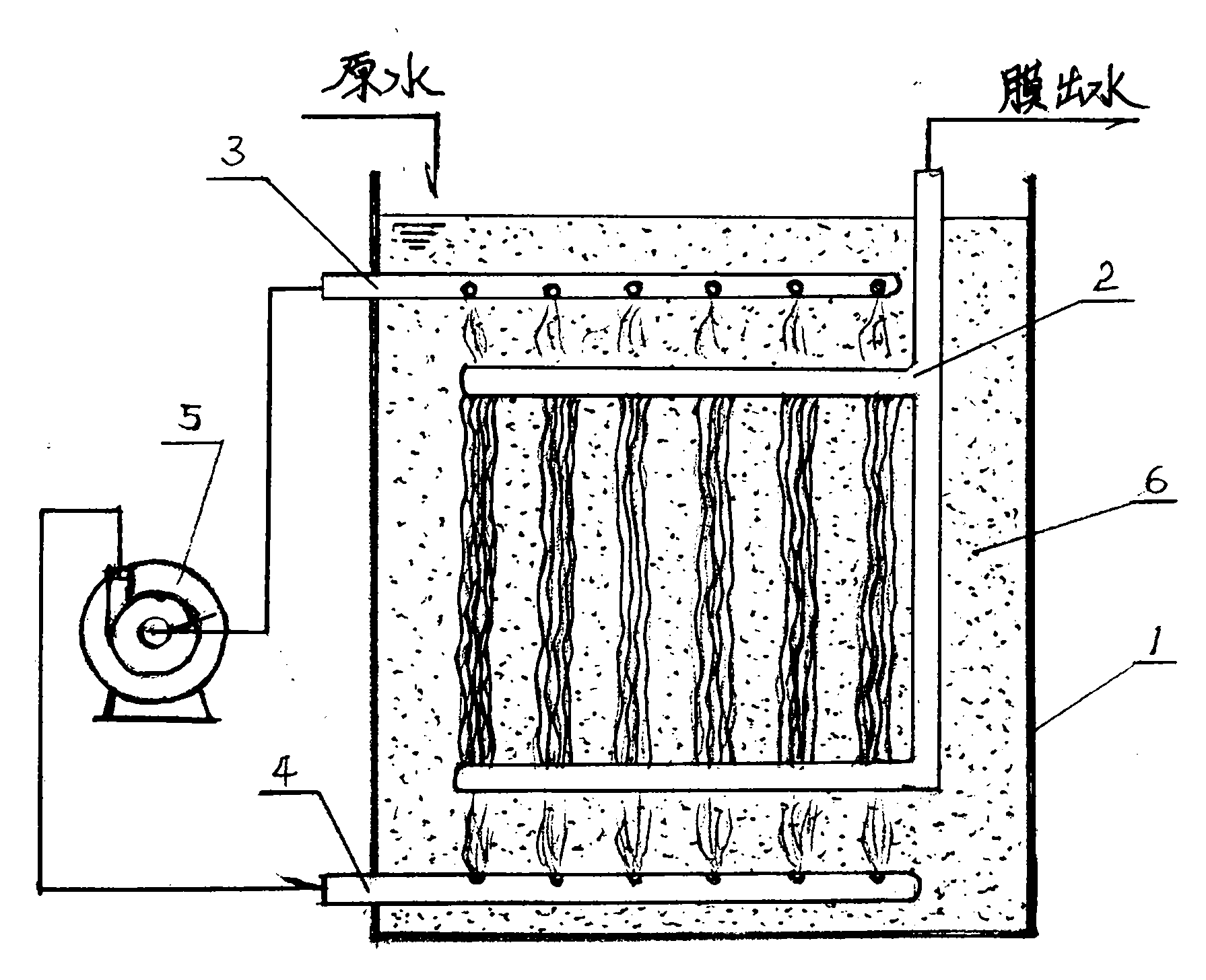

1.一种具有抗污染功能的膜水处理装置，其特征是在膜—生物反应器(1)的帘式中空纤维材料组成的膜组件(2)上面装置有穿孔进水管(3)，在膜组件下端装置有开孔喷水管(4)，在膜—生物反应器(1)外装有循环压力泵(5)，循环压力泵进水口上与开孔进水管(3)相连通，出水口下与喷水管(4)相连通，喷水管开有若干喷水口，膜—生物反应器中充满待处理的原水，水中投放清洁剂(6)，清洁剂由活性炭、沸石粉或其它多孔隙微细固粒构成。
说明书
一种具有抗污染功能的膜水处理装置
技术领域
本实用新型属于水处理领域，特别涉及用于膜—生物反应器的一种膜水处理装置。
背景技术
公知的膜—生物反应器水处理装置中，膜组件的运行虽然采用错流和间歇抽吸的运行方式，但由于膜组件长期在复杂的 污水 环境中运行，仍然不能有效地避免膜的浓差极化和膜污染现象的发生，本人在《一种双膜式水处理工艺装置》专利中提出了采用双膜式水处理工艺装置，对控制膜的浓差极化现象发生、预防膜的污染起到了积极的作用，产生了显著的效果，但是这种专利技术，是建立在固定微生物法基础上的，在实施过程中具有一定的特定性和局限性，操作难度较大，从而使这种技术的推广受到很大的限制和影响，因此本人重新提出的一种具有抗污染功能的膜水处理装置，工艺简单易于推广，相比之更具广泛性和可操作性。
发明内容
本实用新型的目的是提出一种具有抗污染功能的膜水处理装置，可以克服本人在《一种双膜式水处理工艺装置》专利技术的不足，不但能有效地控制膜的浓差极化现象发生，预防膜的污染，而且比较《一种双膜式水处理工艺装置》更具广泛性和可操作性，在用于水处理工程中更易于推广实施。
本实用新型主要用于膜—生物反应器和以膜技术为主的水处理中，在膜—生物反应器里由帘式中空纤维材料组成的膜组件下端设置喷水管，喷水管上开有若干喷水口，膜—生物反应器中投放一定量的多孔隙微粒状动态清洁剂，清洁剂为活性炭、沸石粉或其它多孔隙性微细固粒，清洁剂悬浮于池水中随着水 流在反应池中滚动，穿孔喷水管与压力环循泵出水口连接，通过环循泵将膜—生物反应器池上含有清洁剂的原水压送到膜组件下端的开孔喷水管中向膜组件喷发，对膜组件的膜丝进行强烈的冲刷、卷扫，抖动膜丝，防止膜丝表面的污泥聚结，破坏膜丝周围的浓差极化进程，清洁剂中的微细固粒也同时对膜丝进行全方位的括碰、撞击，不断清除附着在膜丝表面的污染物，而清洁剂中的微细固粒中密布孔隙，有着巨大的比表面积，通过生物技术，在固体微粒中培养繁殖有多种微生物，可对原水中的有机污染物进行吸附、生物化解，减轻膜—生物反应器的污染物负荷，对有效控制膜的污染，预防膜孔堵塞，保持正常的膜通量，也起到积极的促进作用。
