申请日2009.09.27
公开(公告)日2010.08.11
IPC分类号C02F1/32
摘要
本实用新型属于船舶压载水处理设备领域，特别涉及一种低压高强紫外线船舶压载水处理设备。进水异径管与设备壳体通过连接法兰连接，在设备壳体内靠近进水异径管处设置支撑盘，支撑盘的中心设置支撑盘中心轴，并设置连接支撑盘与设备端盖之间的设备中心轴，在设备中心轴与设备壳体之间安装分组式布置的低压高强度紫外线灯管。压载水由进水异径管前端设置设备进水口进入设备，经过紫外线灭菌后，由设备壳体底部设置出水口排出。本实用新型自动化程度高，结构紧凑，工作稳定，灭菌效率高，用于压载水消毒具有很好的效果。
权利要求书
1.一种低压高强紫外线船舶压载水处理设备，其特征在于，进水异径管(2)与设备壳体(9)通过连接法兰(3)连接，在设备壳体(9)内靠近进水异径管(2)处设置支撑盘(4)，支撑盘(4)的中心设置支撑盘中心轴(5)，并设置连接支撑盘(4)与设备端盖之间的设备中心轴(6)，在设备中心轴(6)与设备壳体(9)之间安装等间距分布的低压高强度紫外线灯管(7)，灯管整流器控制采用分组方式，每组六根;低压高强度紫外线灯管(7)的功率为200-400w/灯，产生的紫外线剂量为100-400mJ/cm2;进水异径管(2)前端设置设备进水口(1)，设备壳体(9)底部设置出水口(10)。
2.根据权利要求1所述的一种低压高强紫外线船舶压载水处理设备，其特征在于，所述低压高强度紫外线灯管(7)外设置石英套管(8)。
3.根据权利要求1所述的一种低压高强紫外线船舶压载水处理设备，其特征在于，所述低压高强度紫外线灯管(7)的灯管间距为5～10cm。
说明书
一种低压高强紫外线船舶压载水处理设备
技术领域
本实用新型属于船舶压载水处理设备领域，特别涉及一种低压高强紫外线船舶压载水处理设备。
背景技术
远洋船舶一般都采用压载水的增加或减少来调节船舶的重心以保持船舶稳定。当船舶进行长途运输时，特别是进行远洋航行时，就会通过压载水把微生物带到新的环境中，对其它国家和地区的海洋环境安全形成较大的威胁。近十几年以来通过压载水引起的微生物入侵问题引起国际社会高度关注。为了控制远洋船舶压载水导致的外源生物入侵问题，国际海事组织(IMO)制定了严格的压载水处理规定，但成熟的压载水处理系统十分少。
目前关于远洋船舶压载水处理系统的主要专利有：专利02140632.4，利用船只产生的废气热交换后产生的热量加热压载水进行消毒;专利03133447.4，向游离基产生器的放电极和接地极之间施加电压，在放电极和接地极之间形成强电场进行放电，电离、分解氧气和水，形成O3和羟基等，再通过射流器溶解形成游离基溶液，加入压载水输送管道内，杀灭压载水中的微生物;专利200510046991.8，采用电解系统处理压载水，通过电解产生氧化剂，包括氯气，次氯酸分子，二氧化氯等，和连同电场的作用共同杀灭水中的微生物;专利200580040948.9，采用电解法产生次氯酸处理压载水;专利200680015713.9，通过组合具有喷流、气蚀效果的机械杀灭方法和臭氧处理方法处理压载水;专利200680016920.6，采用电磁技术对压载水进行加热以杀死水中的微生物;专利200680020730.1，采用在压载水中加入杀菌剂来杀灭水中的微生物;专利200710010653.8，使用硫酸自由基的高级氧化技术处理压载水中微生物的方法;专利200710010538.0，采用微波处理技术杀灭压载水中的微生物。
发明内容

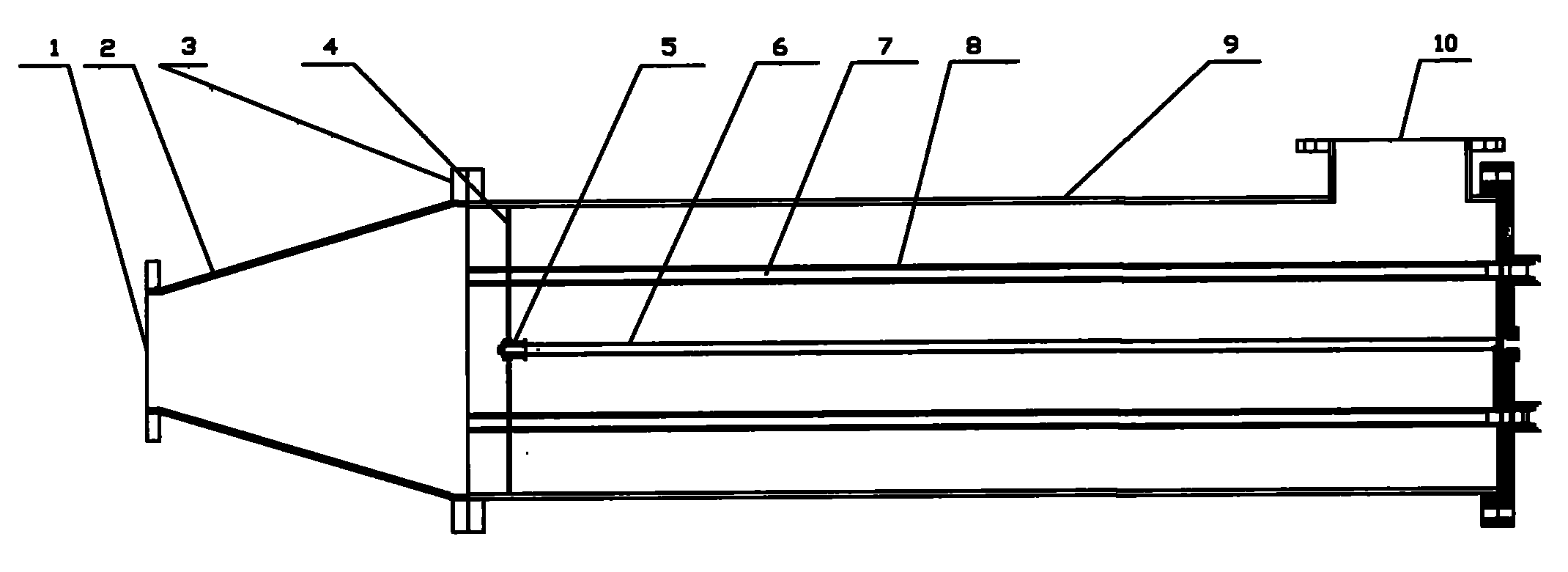

本实用新型针对国内外市场上紫外线压载水消毒设备的不足，提供了一种利用高剂量低压紫外线对压载水进行消毒处理的设备，其特征在于，进水异径管2与设备壳体9通过连接法兰3连接，在设备壳体9内靠近进水异径管2处设置支撑盘4，支撑盘4的中心设置支撑盘中心轴5，并设置连接支撑盘4与设备端盖之间的设备中心轴6，在设备中心轴6与设备壳体9之间安装等间距分布的低压高强度紫外线灯管7，灯管整流器控制采用分组方式，每组六根，以均匀调节紫外线剂量;低压高强度紫外线灯管7的功率为200-400w/灯，产生的紫外线剂量为100-400mJ/cm2;进水异径管2前端设置设备进水口1，设备壳体9底部设置出水口10。
所述低压高强度紫外线灯管7外设置石英套管8。
所述低压高强度紫外线灯管7的灯管间距为5～10cm。
所述设备壳体9采用1Cr18Ni9Ti材料。
本实用新型的有益效果为：
1.使用低压高强紫外线灯管，可提供紫外线消毒剂量：100-400mJ/cm2，既能产生高剂量紫外线，又能节约电耗。
2.本系统对远洋船舶压载水处理中存在的海藻和其它浮游生物有高效的灭活作用。
3.对海水中细菌、病毒和其它对海洋生态有害的外来生物有较好灭活作用。
4.不需要添加任何活性物质，不产生对环境有害的活性物质。
5.设备自动化程度高，占地面积小，结构紧凑，工作稳定，效率高。
