申请日2009.09.21
公开(公告)日2010.06.09
IPC分类号E03C1/12; B01D29/66; B01D29/35
摘要
本实用新型涉及一种新型反冲洗污水提升设备，过滤密封桶内设有至少二块异形过滤孔板组成的喇叭口状过滤体，异形过滤孔板板面上设有整齐排列并与水流方向一致的斜孔，与流入口相连的单向止回阀置于过滤密封桶内由异形过滤孔板组成的过滤体前端。本实用新型结构简单、设计合理，易安装、成本低廉，占地面积小，维护方便，排污效率高。过滤器孔板流通截面大，抗压强度高。
权利要求书

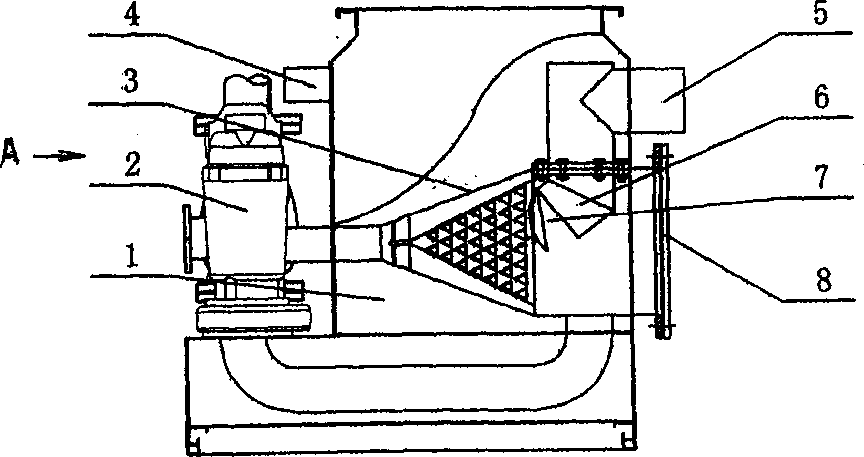

1.一种新型反冲洗污水提升设备，包括水箱、水泵、过滤密封桶及单向止回阀，其特征在于：过滤密封桶(3)内设有至少二块异形过滤孔板(11)组成的喇叭口状过滤体，异形过滤孔板(11)板面上设有整齐排列并与水流方向一致的斜孔(10)，与流入口(5)相连的单向止回阀(6)置于过滤密封桶(3)内由异形过滤孔板(11)组成的过滤体前端。
说明书
新型反冲洗污水提升设备
技术领域
本实用新型涉及一种排水设备，尤其是涉及一种新型反冲洗污水提升设备。
背景技术
目前，现有污水提程式设备分为两种方式，一种是利用容器加装带有切割装置的污水提升泵来实现含杂物污水的提升，其缺点是杂物与水泵的叶轮直接接触，易使切割装置或水泵叶轮被杂物缠绕，造成水泵电机烧毁。另一种是污水排放专用设备，采用过滤及反冲洗装置对含有杂物的污水进行提升，因设备入水管单向止加阀、过滤反冲洗装置及设备出口止回阀分别安装组成一体式设备。当出现故障时，需要对各部件分别拆卸维修，增加了维护工作量，所采用的桶式过滤装置及平板式过滤装置存在强度不够、易开裂、易挂杂物，流通截面不够等问题。
发明内容
本实用新型的目的在于克服上述技术中存在的不足之处，提供一种结构简单、设计合理，成本低廉，排污效率高的新型反冲洗污水提升设备。
为了达到上述目的，本实用新型采用的技术方案是：过滤密封桶内设有至少二块异形过滤孔板组成的喇叭口状过滤体，异形过滤孔板板面上设有整齐排列并与水流方向一致的斜孔，与流入口相连的单向止回阀置于过滤密封桶内由异形过滤孔板组成的过滤体前端。
本实用新型的优点是：
本实用新型结构简单、设计合理，易安装、成本低廉，占地面积小，维护方便，排污效率高。过滤器孔板流通截面大，抗压强度高。
