申请日2009.09.01
公开(公告)日2010.02.03
IPC分类号C02F1/40
摘要
一种废水分离净化装置(如图示)，由固定在一个横轴的圆盘，该圆盘的平面安装有若干间距相等的容器，所述圆盘有约一半的面积浸在一个半圆或矩形的水池中，水池一侧边缘设有出口，上述圆盘中心附近设有导水槽，边缘设有进水口。本发明使得含油废水在流经机械转动装置过程中实现初步油水分离。本发明具有基本建设投资和运行费用较低、占地面积小等优势。
权利要求书
1、一种废水分离净化装置，其特征在于：有固定在一个横轴的圆盘，该圆盘的 平面安装有若干间距相等的容器，所述圆盘有约一半的面积浸在一个半圆或矩 形的水池中，水池一侧边缘设有出口，上述圆盘中心附近设有导水槽，边缘设 有进水口。
2、根据权利要求1，其特征在于：所述一种废水分离净化装置，其固定在一个 横轴的圆盘可机械拖动。
说明书
含油废水分离净化装置
技术领域
本发明涉及一种含油废水的油水分离净化装置。
背景技术
含油废水如不加以处理，排入河流、湖泊或海湾，会污染水体，影响水生 生物生存;用于农业灌溉，则会堵塞土壤空隙，妨碍农作物生长。目前含油废 水处理的方法有上浮法、混凝法、生物法等，上述分离处理流程复杂，某些净 化处理过程中装置易被油品堵塞。
发明内容
本发明使得含油废水在流经机械转动装置过程中实现初步油水分离。 本发明具有基本建设投资和运行费用较低、占地面积小等优势。
本发明采取的技术方案如下：

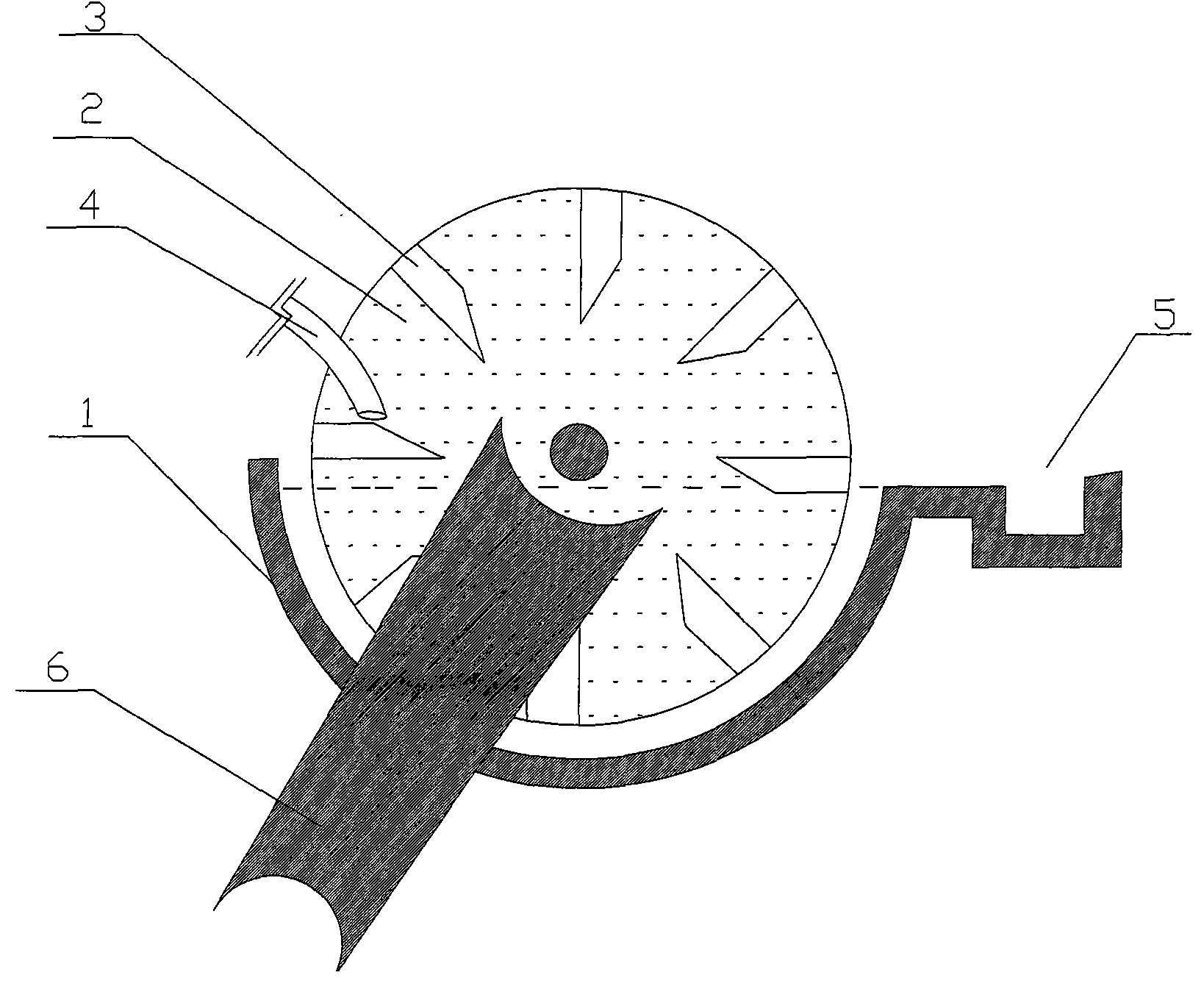

一种废水分离净化装置(如图示)，由固定在一个横轴的圆盘，该圆盘的平 面安装有若干间距相等的容器，所述圆盘有约一半的面积浸在一个半圆或矩形 的水池中，水池一侧边缘设有出口，上述圆盘中心附近设有导水槽，边缘设有 进水口。
采用上述结构的发明，含油废水通过管道流出时，冲击安装在圆盘上的容 器，使得圆盘缓慢转动，根据油水分层原理，圆盘上的容器通过圆盘的转动把 池底部的水升至导水槽上方，容器中的水倾倒至导水槽内通过导水槽流出，如 此循环转动，池中的含油废水上浮油层经水池一侧边缘的出口流入第二个废水 分离净化装置，再次进行分离。
