申请日2009.10.12
公开(公告)日2010.11.10
IPC分类号C02F103/08; C02F1/04
摘要
简便海水淡化污水处理器是一种利用真空状态下水的沸点低来实现海水淡化、污水处理的装置。本实用新型在方法上解决了以往真空蒸馏法水处理技术中的高造价、高耗能问题。将有阀门的供水管、蒸发室(蒸发室为并行且相互间距的多个单管，各单管均浸泡在热水箱中)、蒸发室与冷凝室连接管(中间有注水阀门)、冷凝室(冷凝室也是并行且相互间距的多个单管，各单管均浸泡在冷水箱中)、淡水集水箱、淡水导流管顺次连接成垂直高度超过10米的倒置的密闭U型装置，U型装置内注满水，供水管下口浸没在海(污)水中，打开供水管阀门即可实现零耗能供水、零耗能维持真空、微耗能蒸馏、微耗能冷凝、零耗能淡水导流。
权利要求书

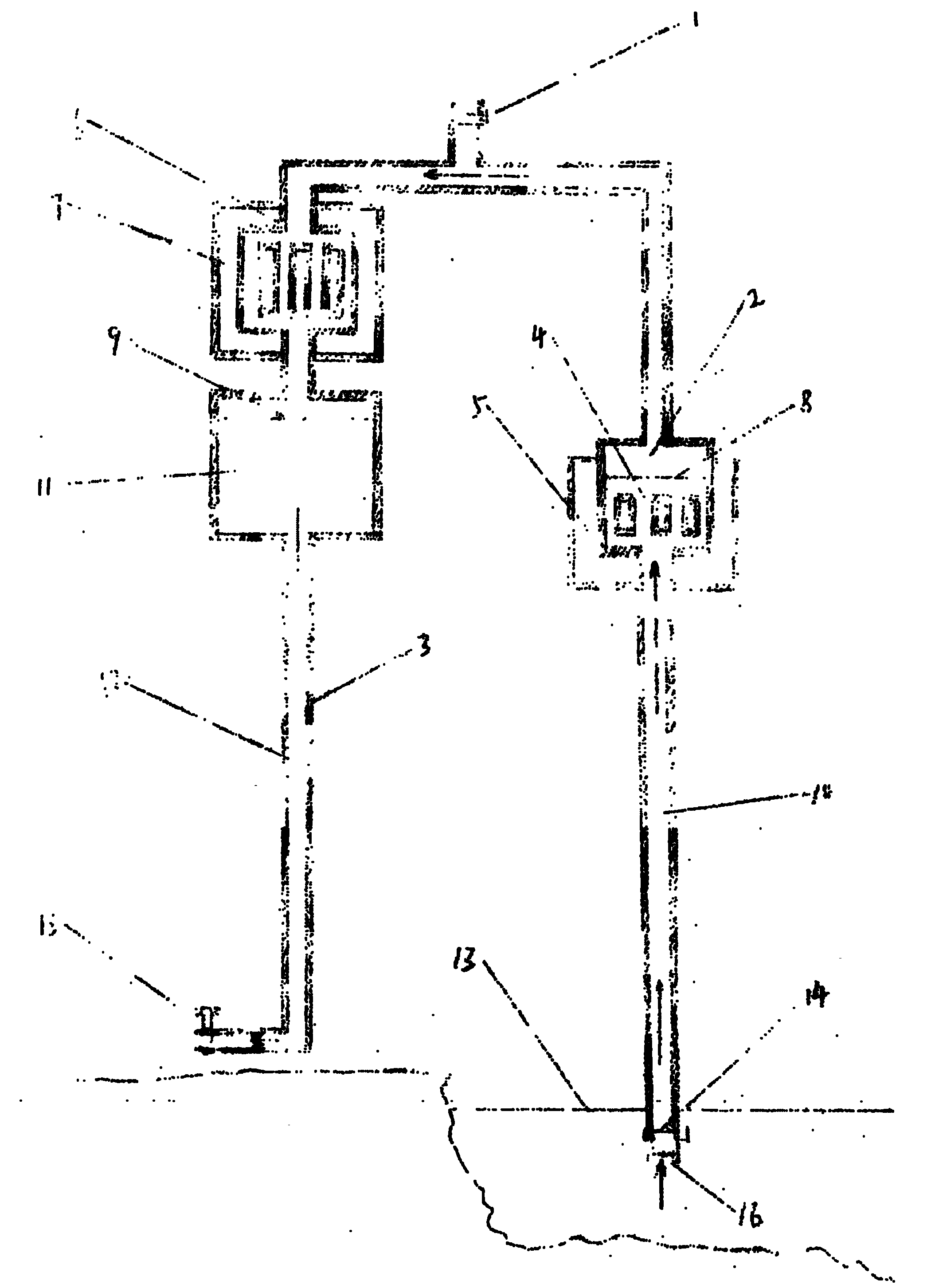

1.一种简便海水淡化污水处理器包括：一个长度超过10.336米的海水或污水供水管(10)及其阀门(14)，一个低温蒸发室(4)，一个中间有注水管阀门(1)的连接管，一个水蒸气冷凝室(6)，一个淡水集水箱(11)，一个长度超过10.336米的淡水导流管(12)及其阀门(15)，其特征在于：海水或污水供水管(10)及其阀门(14)、低温蒸发室(4)、有注水管阀门(1)的连接管、水蒸气冷凝室(6)、淡水集水箱(11)、淡水导流管(12)及其阀门(15)顺次连接形成一个倒置的U形海水淡化污水处理器。
2.根据权利要求1所述的简便海水淡化污水处理器，其特征在于：低温蒸发室(4)和水蒸气冷凝室(6)均为多管并行且各单管之间相互间距，低温蒸发室(4)中并行且相互间距的各单管浸泡在热水箱(5)中，水蒸气冷凝室(6)中并行且相互间距的各单管浸泡在温度接近0度的冷水箱(7)中。
说明书
简便海水淡化污水处理器
技术领域
本实用新型归属于海水淡化领域。
背景技术
当今世界现有的海水淡化及污水处理办法成本高且结构复杂。本实用新型结构简单、成本低廉、操作方便、取材范围广、低能耗、易普及。
实用新型内容
本实用新型公开一种简便海水淡化污水处理器，其目的在于克服现有的海水淡化及污水处理装置成本高且结构复杂的问题，简便海水淡化污水处理器包括：一个长度超过10.336米的海水或污水供水管及其阀门，一个低温蒸发室，一个中间有注水管阀门的连接管，一个水蒸气冷凝室，一个淡水集水箱，一个长度超过10.336米的淡水导流管及其阀门，其特征在于：
1.海水或污水供水管及其阀门、低温蒸发室、有注水管阀门的连接管、水蒸气冷凝室、淡水集水箱、淡水导流管及其阀门顺次连接形成一个倒置的U形海水淡化污水处理器;
2.低温蒸发室和水蒸气冷凝室均为多管并行且各单管之间相互间距，低温蒸发室中并行且相互间距的各单管浸泡在热水箱中，水蒸气冷凝室中并行且相互间距的各单管浸泡在温度接近0度的冷水箱中。
本实用新型结构简单、成本低廉、操作方便、取材范围广、低能耗、易普及。
