申请日2011.04.09
公开(公告)日2012.10.17
IPC分类号C02F1/24
摘要
本发明涉及一种污清水处理回用装置，用于对超效气浮池中的水进行处理，该装置包括污清水存储箱、不锈钢水箱、水泵，所述的不锈钢水箱与超效气浮池连接，所述的污清水存储箱与不锈钢水箱连接，所述的水泵与污清水存储箱连接。与现有技术相比，本发明具有结构简单、生产成本低、且能节约大量的清水、提高经济效益等优点。
权利要求书
1.一种污清水处理回用装置，用于对超效气浮池中的水进行处理，其特征在 于，该装置包括污清水存储箱、不锈钢水箱、水泵，所述的不锈钢水箱与超效气浮 池连接，所述的污清水存储箱与不锈钢水箱连接，所述的水泵与污清水存储箱连接。
2.根据权利要求1所述的一种污清水处理回用装置，其特征在于，所述的不 锈钢水箱底部设有排污阀。
3.根据权利要求1所述的一种污清水处理回用装置，其特征在于，所述的不 锈钢水箱中部设有出水口，该出水口通过管道与污清水存储箱连接。
4.根据权利要求1所述的一种污清水处理回用装置，其特征在于，所述的污 清水存储箱底部侧面设有出水口，该出水口与水泵连接。
说明书
一种污清水处理回用装置
技术领域
本发明涉及一种污水处理装置，尤其是涉及一种污清水处理回用装置。
背景技术
目前，一般的造纸厂每天都会产生几千吨生产废水，废水经过污水站处理后 成为污清水，污清水达标后纳管排放。污清水化验结果和纳管指标如表1所示：
表1污清水化验结果和纳管指标
污清水 纳管标准 悬浮物(MG/L) 70 200 COD(MG/L) 90 400 BOD(MG/L) 13 150 氨氮(MG/L) 6.4 30 色度(倍) 2 50
根据以上情况可知，经污水站处理后的污清水已远低于纳管排放的各项要求， 已经达到较清洁的标准，不加回用直接排放非常可惜，况且现排污费已达1.8元/ 吨，如能做到部分回用一可节约不小的费用，二又能起到节能减排的双重好处。
发明内容
本发明的目的就是为了克服上述现有技术存在的缺陷而提供一种结构简单、 生产成本低、且能节约大量的清水、提高经济效益的污清水处理回用装置。

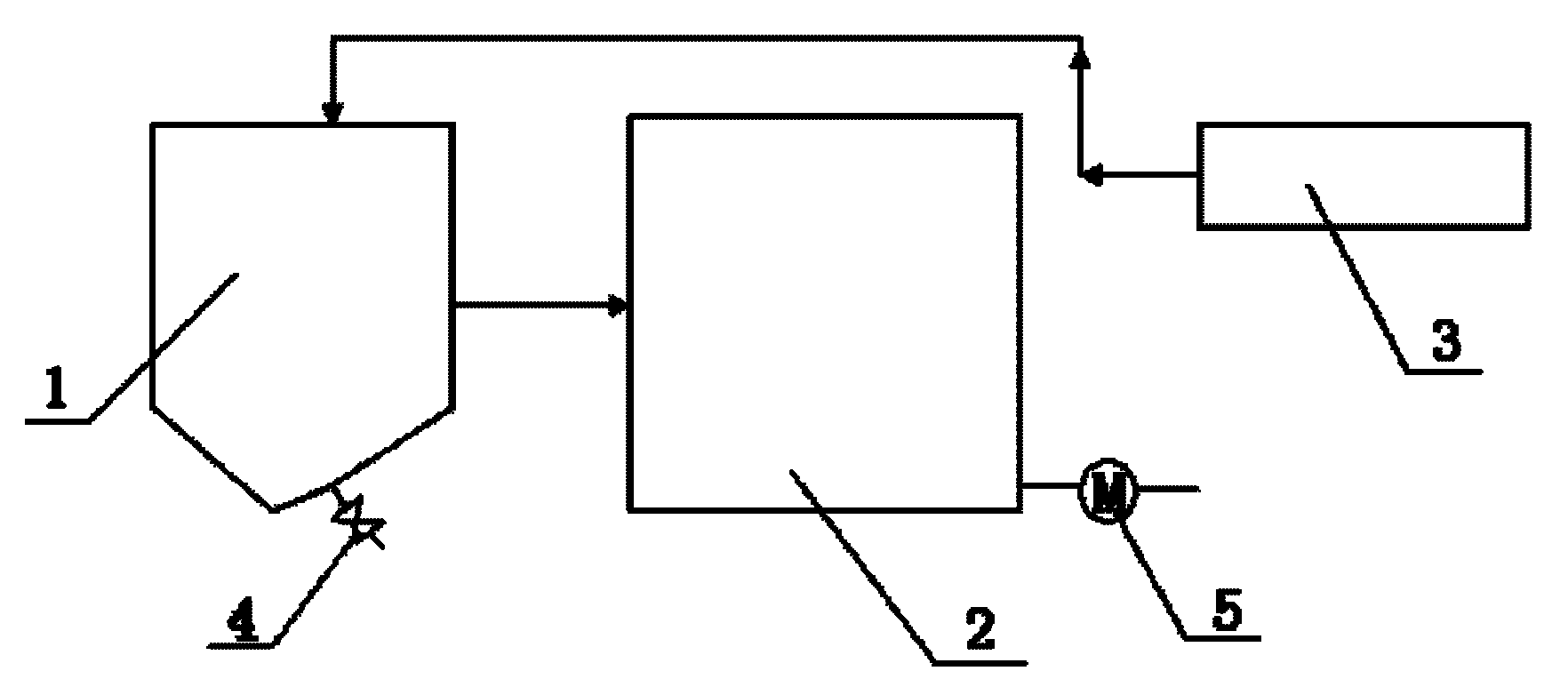

本发明的目的可以通过以下技术方案来实现：一种污清水处理回用装置，用于 对超效气浮池中的水进行处理，其特征在于，该装置包括污清水存储箱、不锈钢水 箱、水泵，所述的不锈钢水箱与超效气浮池连接，所述的污清水存储箱与不锈钢水 箱连接，所述的水泵与污清水存储箱连接。
所述的不锈钢水箱底部设有排污阀。
所述的不锈钢水箱中部设有第一出水口，该第一出水口通过管道与污清水存储 箱连接。
所述的污清水存储箱底部侧面设有第二出水口，该第二出水口与水泵连接。
与现有技术相比，本发明具有以下优点：
1、本发明装置结构简单，仅在原有的装置基础上进行了改进，制造成本大大 降低;
2、通过本发明装置，每天可节约清水约1500吨，同样污清水排放亦减少1500 吨，直接经济效益为每天：1)取水费减少：0.09*1500=135元;2)污清水排放 费：1500*40%*1.8=1080元;3)上水处理药剂减少：PAM 3公斤*28=84元， PAC 300公斤*0.48=144元;总计减少费用：1443元。
