申请日2011.04.08
公开(公告)日2012.01.11
IPC分类号C02F1/46
摘要
本实用新型涉及一种用于复合极棒电化水处理装置的电极结构，该电极结构包含一管状主体，在该管状主体内沿管路方向贯穿设置一个线性阳极，且管状主体的内壁上沿轴向依次设置多于一个的环状阴极，各环状阴极在管状结构内彼此间隔绝缘设置，而在管状结构外相互电连接，所述线性阳极采用金属银、铁、铜、铝和非金属碳中的任意一种制成。本实用新型采用了管状主体式电极设计，电传输效率高，结构简单，易于组装维护，成本低廉，易于操作，且可实现对待处理水的连续处理，高效快捷;同时，通过采用不同材质的阳极，可产生不同的水处理功效，因此适应更宽范围的水质处理，尤其是若同时采用不同材质阳极的组合，更可对成分复杂的水体进行近乎一步化的净化处理，大大简化了工艺。
权利要求书
1.一种用于复合极棒电化水处理装置的电极结构，其特征在于：该电极结构包含一管状主体，在该管状主体内沿管路方向贯穿设置一个线性阳极，且管状主体的内壁上沿轴向依次设置多于一个的环状阴极，各环状阴极在管状结构内彼此间隔绝缘设置，而在管状结构外相互电连接，所述线性阳极采用金属银、铁、铜、铝和非金属碳中的任意一种制成。
2.根据权利要求1所述的用于复合极棒电化水处理装置的电极结构，其特征在于：所述线性阳极采用金属铝或金属铁制成。
3.根据权利要求1所述的用于复合极棒电化水处理装置的电极结构，其特征在于：所述线性阳极采用金属铜或金属银制成。
4.根据权利要求1所述的用于复合极棒电化水处理装置的电极结构，其特征在于：所述线性电极采用碳制成。
5.根据权利要求1所述的用于复合极棒电化水处理装置的电极结构，其特征在于：所述线性复合阳极采用金属银、铁、铜、铝和非金属碳中的任意一种制成。
6.根据权利要求1所述的用于复合极棒电化水处理装置的电极结构，其特征在于：所述阴极为环状结构，且各阴极之间经绝缘管串联固定。
7.根据权利要求1或6所述的用于复合极棒电化水处理装置的电极结构，其特征在于：所述各阴极的外形一致。
说明书
用于复合极棒电化水处理装置的电极结构
技术领域
本实用新型涉及一种电致水改性装置，尤其涉及一种采用复合极棒的电化水处理装置的电极，属于水处理技术领域。
背景技术
目前人们一般习于采用净水剂等对污水进行处理，但此类方法不仅成本较高，且容易引起二次污染，存在安全隐患。为此，业界又发展出了多种电化学水处理设备等以期实现废水处理，但这些设备通常结构较为复杂，造价昂贵，且往往需要借助特定组分的电解液等才能正常工作，操作极为不便，还只能处理单一或有限种类的废水，应用范围较窄。
实用新型内容
本实用新型的目的在于针对现有技术中的不足，提供一种结构简单，成本低廉，操作方便，适于处理多种废水的用于复合极棒电化水处理装置的电极结构，从而克服现有技术中的不足。
为实现上述发明目的，本实用新型采用了如下技术方案：

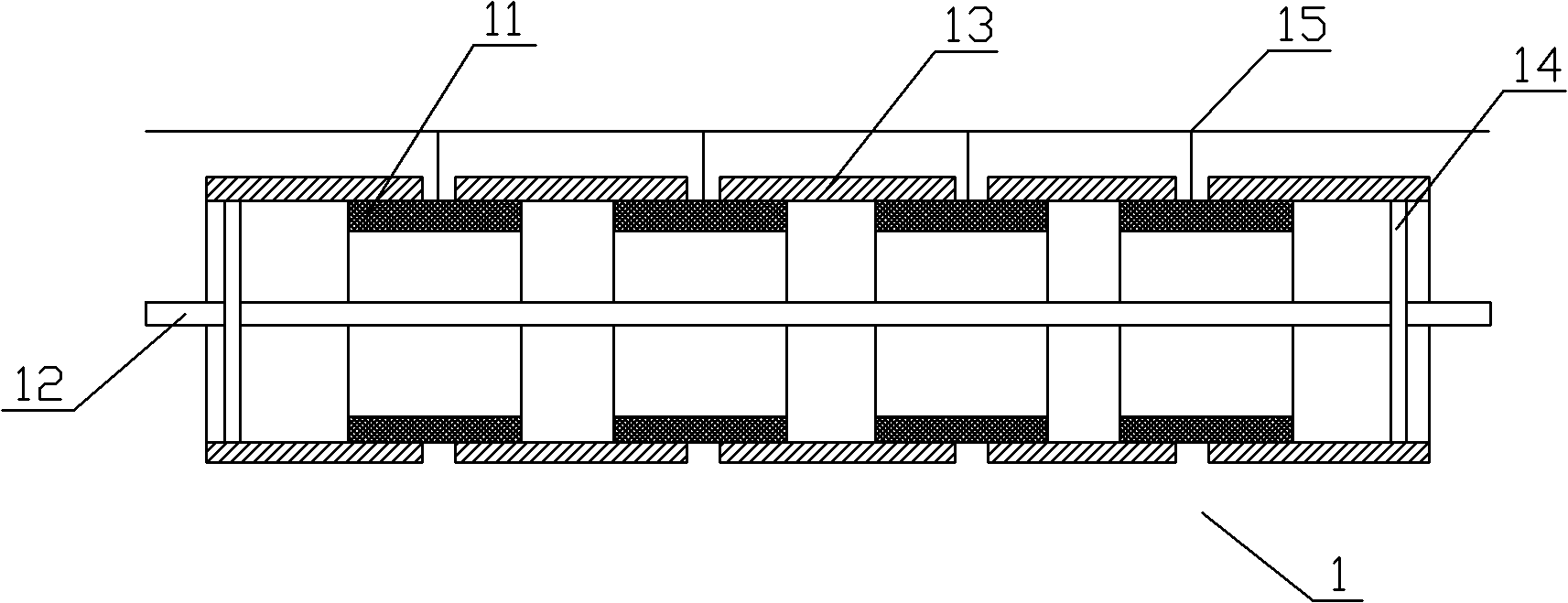

一种用于复合极棒电化水处理装置的电极结构，其特征在于：该电极结构包含一管状主体，在该管状主体内沿管路方向贯穿设置一个线性阳极，且管状主体的内壁上沿轴向依次设置多于一个的环状阴极，各环状阴极在管状结构内彼此间隔绝缘设置，而在管状结构外相互电连接，所述线性阳极采用金属银、铁、铜、铝和非金属碳中的任意一种制成。
作为一优选实施方式，所述线性阳极采用金属铝或金属铁制成。
作为另一优选实施方式，所述线性阳极采用金属铜或金属银制成。
作为又一优选实施方式，所述线性电极采用碳制成。
作为再一优选实施方式，所述线性复合阳极采用金属银、铁、铜、铝和非金属碳中的任意一种制成。
作为可选择的实施方式之一，所述阴极为环状结构，各阴极之间经绝缘管串接固定。
作为可选择的实施方式之二，所述阴极覆设在管状主体内壁上，且相邻阴极之间经环状绝缘密封件固定连接。
进一步的，为防止破坏电极的传输特性，所述各阴极的外形一致。
较之现有技术，本实用新型的优点在于：采用了管状主体电极设计，电传输效率高，结构简单，易于组装维护，成本低廉，易于操作，且可实现对待处理水的连续处理，高效快捷;同时，通过采用不同材质的阳极，可产生不同的水处理功效，例如，选用铝质阳极可适应PH值较高的水体净化，选用铁质阳极可适应PH值较低的水体净化，选用铜质阳极可适应要求强烈杀菌的水体处理，因此适应更宽范围的水质处理，尤其是若同时采用不同材质阳极的组合，更可对成分复杂的水体进行有效净化，而无需多步处理，大大简化了废水处理工艺。
