申请日2009.06.18
公开(公告)日2011.07.13
IPC分类号C02F11/12
摘要
本发明提供增加了滞留时间的污泥干燥装置，包括：主体，其内部形成有用于投入污泥而进行干燥的空间;入口，其形成在主体上部，以使污泥从外部引入到主体内部;多个干燥板，其沿垂直方向设置为多个阶段，用于接收通过所述入口投入的污泥，使其滞留的同时进行干燥;轴，其沿纵向设置在所述主体的中心，从中央电机接收动力而旋转;一个以上的活动刮刀，其沿半径方向设置在所述各干燥板上，并且在所述活动刮刀上设置有多个活动件，该活动件相距一定间隔倾斜结合，并且与所述轴连接而旋转，以使供给到所述干燥板的污泥逐渐移动到干燥板的中央部或外缘部;多个下降槽，其分别交替地形成在所述设置为多个阶段的上下干燥板的中央部和外缘部，以使通过所述活动件向干燥板的中央部或外缘部移动的污泥下降到较下阶段;以及供给管，其通过热风管与热源连接，并且设置在各个干燥板的下端，以使热量供给到所述各个干燥板。
权利要求书

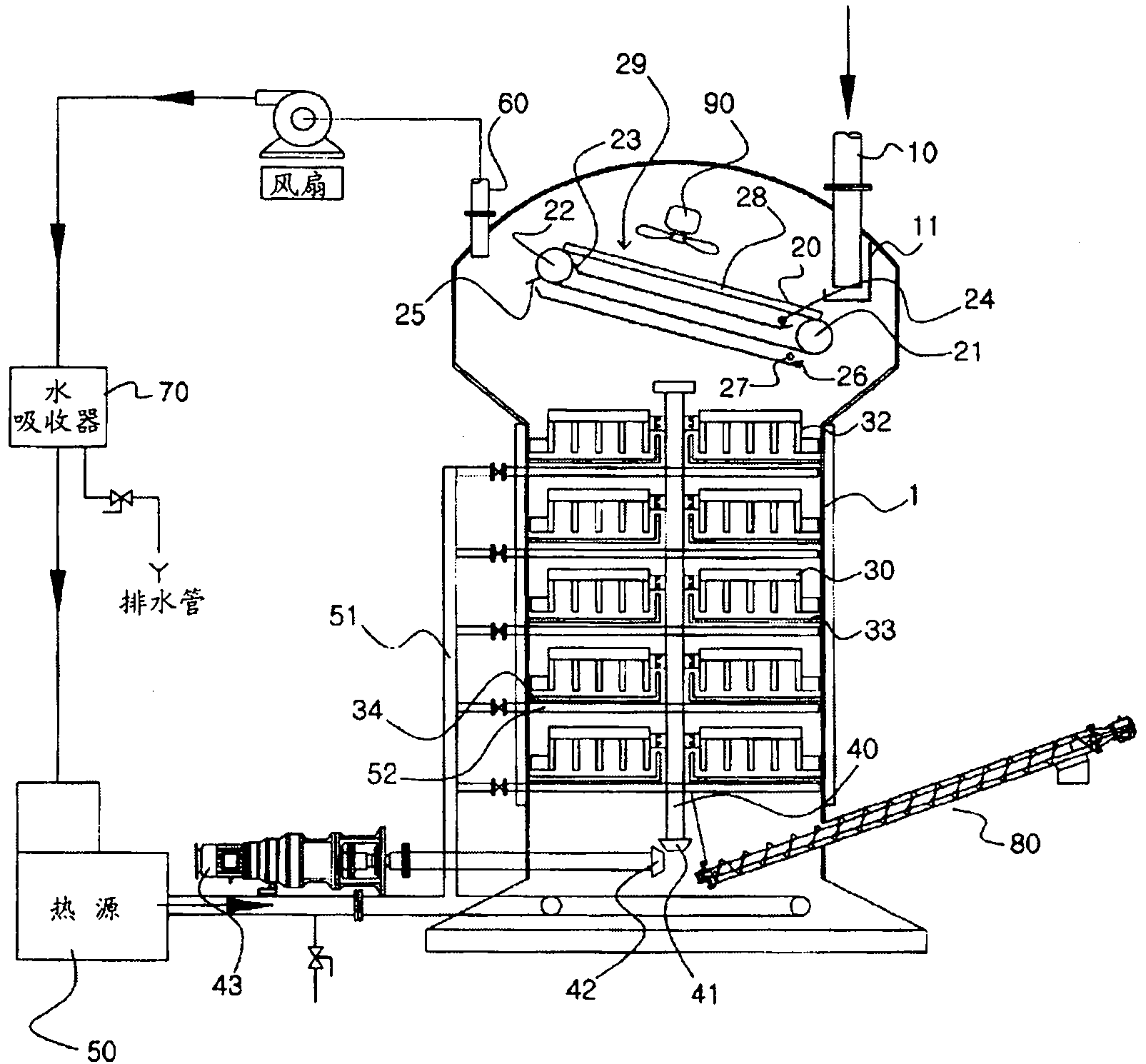

1.一种增加了滞留时间的污泥干燥装置，其特征在于，该装置包括：
主体(1)，其内部形成有用于投入污泥而进行干燥的空间;
入口(10)，其形成在所述主体上部，以使污泥从外部引入到所述主体内部;
多个干燥板(33)，其沿垂直方向设置为多个阶段，用于接收通过所述入口投入的污泥，使其滞留的同时进行干燥;
轴(40)，其沿纵向设置在所述主体的中心，从中央电机接收动力而旋转;
一个以上的活动刮刀(30)，其沿半径方向设置在各所述干燥板上，并且在所述活动刮刀上设置有多个活动件(32)，该活动件相距一定间隔倾斜结合，并且与所述轴连接而旋转，以使供给到所述干燥板的污泥逐渐移动到干燥板的中央部或外缘部;
多个下降槽(34)，其分别交替地形成在设置为多个阶段的较上和较下的干燥板的中央部和外缘部，以使通过所述活动件向所述干燥板的中央部或外缘部移动的污泥下降到较下阶段;以及
供给管(52)，其通过热风管(51)与热源(50)连接，并且设置在各个所述干燥板的下端，以使热量供给到所述各个干燥板。
2.根据权利要求1所述的增加了滞留时间的污泥干燥装置，其特征在于，
在所述入口与干燥板之间设置有除水器(29)，用于去除通过所述入口投入的污泥中包含的水分，
所述除水器(29)包括：
两个滑轮(21、22)，其设置于左右侧，并且通过电机旋转;
除水布(20)，其连接设置在所述两个滑轮之间，在旋转的同时使从投入的污泥中分离出的水分通过;以及
第一排水筒(23)，其设置在所述除水布的下部，用于接收并排出通过除水布的水分。
3.根据权利要求2所述的增加了滞留时间的污泥干燥装置，其特征在于，
在所述除水布的一侧设置有板形状的分离器(25)，其用于将分离水分后的污泥刮落，并且在所述除水布的上部设置有风扇(90)，其对从供给到所述除水布上的污泥中分离水分进行辅助。
4.根据权利要求2所述的增加了滞留时间的污泥干燥装置，其特征在于，
在所述除水布的上部两侧上设置有防溢台(28)，其用于防止所供给的污泥向侧方流出。
5.根据权利要求1所述的增加了滞留时间的污泥干燥装置，其特征在于，还包括：
输出部(60)，其设置在所述主体的上部，用于将通过内部的热量蒸发的蒸汽向外部引出;及
水吸收器(70)，其与所述输出部连接，用于从通过所述输出部引出的蒸汽中去除水分，仅将热风重新供给到热源。
说明书
增加了滞留时间的污泥干燥装置
技术领域
本发明涉及污泥干燥装置，更具体地说，涉及在增加污泥的滞留时间的同时，提高初期除水效率的增加了滞留时间的污泥干燥装置。
背景技术
污泥干燥装置的最大特点在于，上述的污泥流呈弯曲形状来移动，在通过一个螺旋输送机的期间实现干燥过程，在接收从上述螺旋输送机排出的污泥后，再一边将其向反方向输送，一边使其干燥，这一过程持续重复数次至数十次以上，由此干燥污泥。
上述方法的最大特点在于，持续且重复进行水平移动和下降移动过程，而在为干燥上述污泥而供给热风的情况下，存在对设置为多层的所有螺旋输送机整体，分别单独地形成热风供给口的缺点。
即，上述缺点是，即使是在使用电热或使用蒸汽的情况下，也需要将所有设备设置在每个螺旋输送机中，以通过均匀的作用，针对向各侧面输送污泥的所有螺旋输送机单独提供热源。
上述设置方法的缺点基本上出现在热回收的过程中，在该过程中通常存在如下问题：在向螺旋输送机提供热并重新回收热的过程中损失一部分的热，从而在使用完热后各个螺旋输送机重新回收热并加热来提供热的过程中损失热;在使用电热直接对上述螺旋输送机进行加热的方法中，也存在着很难回收通过一次加热的热来加热的空气及蒸汽中含有的热量的问题。因此，以中央集中型的方式，使一次加热的热经过多个阶段来使用，即使是在为了干燥污泥而在终端上重新回收热时，也可以通过一根管线直接将其回收，因此可以在残热回收中发挥更大的作用。
发明内容
因此，在本发明中，为了解决上述问题，提供一种中央集中方式的污泥干燥装置，其中，使用如下所述方法：对于在一个轴上分多个阶段干燥污泥的过程中使用一个热源的情况，优选通过热风机的高热来加热空气，且加热的高温热具有比大气中的空气轻而上升的特性，并且持续供给高温高压的热，将产生的热自下而上地进行供给，从而利用设置为多个阶段的板和刮板来实施持续性的干燥过程，以使污泥干燥至所需的程度。
另外，本发明的特征在于，延长了污泥在干燥板中滞留的时间，从而在提高污泥的干燥效率的同时，起到去除最初水分的作用。
本发明涉及污泥干燥装置，更具体地说，涉及在增加污泥的滞留时间的同时，提高了初期除水效率的增加了滞留时间的污泥干燥装置。
本发明的目的在于，有效提高作为生活及产业废弃物中的污泥的干燥效率。
为此，本发明的增加了滞留时间的污泥干燥装置的特征在于，该装置包括：
主体，其内部形成有用于投入污泥而进行干燥的空间;
入口，其形成在主体上部，以使污泥从外部引入到主体内部;
多个干燥板，其沿垂直方向设置为多个阶段，用于接收通过所述入口投入的污泥，使其滞留的同时进行干燥;
轴，其沿纵向设置在所述主体的中心，从中央电机接收动力而旋转;
一个以上的活动刮刀，其沿半径方向设置在所述各干燥板上，并且在所述活动刮刀上设置有多个活动件，该活动件相距一定间隔倾斜结合，并且与所述轴连接而旋转，以使供给到所述干燥板的污泥逐渐移动到干燥板的中央部或外缘部;
多个下降槽，其分别交替地形成在所述设置为多个阶段的较上和较下的干燥板的中央部和外缘部，以使通过所述活动件向干燥板的中央部或外缘部移动的污泥下降到较下阶段;以及
供给管，其通过热风管与热源连接，并且设置在各个干燥板的下端，以使热量供给到所述各个干燥板。
另外，本发明的特征在于，
在所述入口与干燥板之间设置有除水器，用于去除通过入口投入的污泥中包含的水分，
所述除水器包括：
两个滑轮，其设置于左右侧，并且通过电机旋转;
除水布，其连接设置在所述两个滑轮之间，在旋转的同时使从投入的污泥中分离出的水分通过;以及
第一排水筒，其设置在所述除水布的下部，用于接收并排出通过除水布的水分。
另外，本发明的特征在于，
在所述除水布的一侧设置有板形状的分离器，其用于将分离水分后的污泥刮落，并且在所述除水布的上部设置有风扇，其对从供给到除水布上的污泥中分离水分进行辅助。
另外，本发明的特征在于，
在所述除水布的上部两侧上设置有防溢台，其用于防止所供给的污泥向侧方流出。
另外，本发明的特征在于，还包括：
输出部，其设置在所述主体的上部，用于将通过内部的热量蒸发的蒸汽向外部引出;及
水吸收器，其与所述输出部连接，用于从通过输出部引出的蒸汽中去除水分，仅将热风重新供给到热源。
根据如上所述的发明，能够高效地对作为生活及产业废弃物的一种的污泥进行干燥，减少处理费用及时间，提高干燥污泥的再利用价值。
