申请日2009.06.02
公开(公告)日2010.06.09
IPC分类号C10J3/64; C02F1/02; C10G9/18
摘要
本实用新型公开了一种环保型生物质气化炉用焦油废水回收高温裂解盘，它的结构主体为一个中空传热性能优良的金属圆(或等边多边形)环1和固接在圆(或等边多边形)环1一侧的焦油废水回收管接头2以及位于金属圆(或等边多边形)环1一端内下侧的与金属圆(或等边多边形)环1中空相通的小通孔3。在生物质气化炉炉膛中适当位置安装有本实用新型，可使生物质燃气发生过程中所产生的焦油废水得到循环裂解利用，圆满的解决了生物质气化炉使用过程中所产生的焦油废水的裂解问题。
权利要求书
1.一种环保型生物质气化炉用焦油废水回收高温裂解盘，其特征在于：它的结构包括中空传热性能优良的金属圆环(1)、固接在金属圆环一侧使焦油废水回流入圆环(1)内的金属管接头(2)和可使一部分或大部分焦油废水均匀滴入高温炉膛中的圆环(1)内下侧的小通孔(3)。
2.根据权利要求1所述的一种环保型生物质气化炉用焦油废水回收高温裂解盘，其特征是：所述的焦油废水回收高温裂解盘的形状可为等边多边形。
3.根据权利要求1所述的一种环保型生物质气化炉用焦油废水回收高温裂解盘，其特征是：所述的焦油废水回收高温裂解盘的主体可由一层或一层以上的同形状环相通接而成。
说明书
一种环保型生物质气化炉用焦油废水回收高温裂解盘
技术领域
本实用新型涉及到一种环保型生物质气化炉用焦油废水回收高温裂解盘。
背景技术
目前市面上已有的生物质气化炉主要是针对燃料桶(气化炉膛)、燃气过滤器、焦油废水收集装置、进风装置等进行改进，对焦油废水的解决不理想。其存在的缺点：一是增加了气化炉具的制造难度与生产成本;二是过滤设备本身不十分完备，难把焦油过滤干净;三是焦油废水收集后不好处理，向外倒弃易造成局部环境二次污染;四是生物质燃气与焦油是与生俱来的“孪生兄弟”，现有的技术不能一次性把焦油废水解决干净。
发明内容
本实用新型的目的是提供一种制作简易、生产成本低廉的环保型生物质气化炉用焦油废水回收高温裂解盘，以解决焦油废水回收裂解燃烧的技术问题。

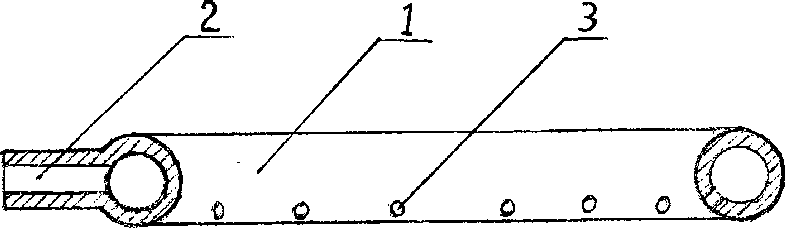

本实用新型所述的一种环保型生物质气化炉用焦油废水回收高温裂解盘，其结构主体为一个中空传热性能优良的金属圆(或等边多边形)环1，在圆(或等边多边形)环1的一侧固接有焦油废水回收入环内的金属管接头2，在圆(或等边多边形)环1的一端的内下侧制作有若干个小通孔3。当焦油废水通过金属管接头2回流到圆(或等边多边形)环1内后，一部分被受热的金属环高温裂解，一部分通过小通孔3流入高温炉膛中进行裂解。
使用本实用新型的有益效果：
1、生物质燃气不需要经过任何过滤器，可直接回流进入此高温裂解盘进行裂解，或通过此裂解盘内下侧的小通孔3滴入高温炉膛中进行裂解而生成可燃烧气体。
2、将本实用新型与本人申请的申请号为200920008982的实用新型相结合使用，只要将本实用新型安置在燃烧炉膛中的位置适当，则无需再安装申请号为200920008982实用新型中所述的高温裂解圈，即可使生物质气化炉燃烧所产生的焦油废水迅速得到近乎彻底的裂解，并能保证焦油废水高温裂解的持续性和稳定的燃烧效果。
