申请日2008.12.26
公开(公告)日2009.10.14
IPC分类号C02F9/14; C05F7/00; C02F3/30; C02F1/52; C02F1/50; C02F11/12
摘要
一种污水的移动式处理装置。涉及一种小城镇污水是处理装置法，尤其涉及一种适应小城镇环境的移动式污水处理装置。提供了一种不占土地，船舶型自浮于污水上，在实现污水中有机物降解的同时，还能降低污水中TP、TN的污水的移动式处理装置。本实用新型的一种污水的移动式处理装置，包括设置在一浮体上且相互连通的调节池、厌氧池、缺氧池、好氧池、沉淀池、消毒池、污泥池和除磷池，所述的调节池、厌氧池、缺氧池、好氧池、沉淀池和除磷池设置在一移动式浮体上，浮体上设有污水的进水口、被处理后水的出水口以及污泥出口，污水的进水口与调节池相连，被处理后水的出水口设置在消毒池上，污泥出口设置在污泥池上。
权利要求书
1、一种污水的移动式处理装置，其特征在于，包括设置在一浮 体上且相互连通的调节池、厌氧池、缺氧池、好氧池、沉淀池、消毒 池、污泥池和除磷池，所述的调节池、厌氧池、缺氧池、好氧池、沉 淀池和除磷池设置在一移动式浮体上，浮体上设有污水的进水口、被 处理后水的出水口以及污泥出口，污水的进水口与调节池相连，被处 理后水的出水口设置在消毒池上，污泥出口设置在污泥池上;在沉淀 池下部设有污泥泵A，污泥泵A连接厌氧池;在好氧池出口处设置 有内循环泵，内循环泵连接缺氧池;在除磷池下部设有污泥泵B，污 泥泵B连接污泥池。
2、根据权利要求1所述的一种污水的移动式处理装置，其特征 在于，除磷池内设有斜管。
说明书
一种污水的移动式处理装置
技术领域
本实用新型涉及一种小城镇污水是处理装置法，尤其涉及一种适 应小城镇环境的移动式污水处理装置。
背景技术
随着社会主义新农村建设的深入开展，村镇污水处理设施已是我 国现阶段和今后若干年建设的重要基础设施。囿于工程投资的制约， 我国大多数村镇污水处理设施具有“投资小、上马快、效果好”的基 本要求，相关设施的开发层出不穷，但各有优缺点，或投资小、上马 快但处理效果一般，或处理效果好但投资大、建设周期长。
村镇污水由生活污水、工业废水以及部分的降水组成。生活污水 是村镇污水的主要组成部分之一，一般情况下，村镇污水都具有生活 污水的特征，主要水质指标如表一所示。
表一生活污水水质
水质 指标 pH值 SS BOD5 COD TN NH3-N TP 数值 6.5～7.5 100～350 100～400 250～1000 20～85 12～50 4～15
注：表中除pH值外，其它水质指标的单位均为：mg/L。
工业企业的工业废水排入村镇排水系统后，其水量、水质对村镇 污水的水量与水质的影响较大，由于各地工业废水的水量、水质各不 相同，所以各地村镇污水的水量、水质也各不相同。
实用新型内容
本实用新型针对现有技术中存在的以上问题，提供了一种不占土 地，船舶型自浮于污水上，在实现污水中有机物降解的同时，还能降 低污水中TP、TN的污水的移动式处理装置。

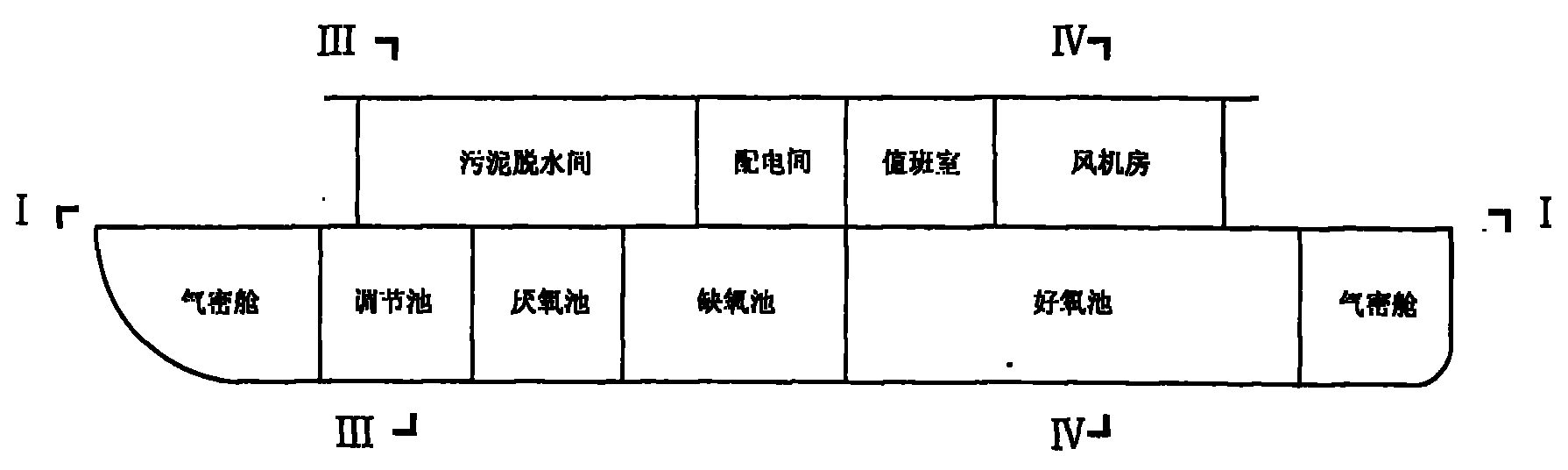

本实用新型的一种污水的移动式处理装置，包括设置在一浮体上 且相互连通的调节池、厌氧池、缺氧池、好氧池、沉淀池、消毒池、 污泥池和除磷池，所述的调节池、厌氧池、缺氧池、好氧池、沉淀池 和除磷池设置在一移动式浮体上，浮体上设有污水的进水口、被处理 后水的出水口以及污泥出口，污水的进水口与调节池相连，被处理后 水的出水口设置在消毒池上，污泥出口设置在污泥池上;在沉淀池下 部设有污泥泵A，污泥泵A连接厌氧池;在好氧池出口处设置有内 循环泵，内循环泵连接缺氧池;在除磷池下部设有污泥泵B，污泥泵 B连接污泥池。
除磷池内设有斜管。
一般地，小水量村镇污水的成分以生活污水为主。为满足一、二 级排放标准，本发明采用了“A2/0同步脱氮除磷”处理工艺，污水 经过厌氧(A)、缺氧(A)、好氧(O)和沉淀4道工序处理后，各 类污染物得到了有效的去除，处理过程中产生的污泥含磷浓度高，具 有很高的肥效，是理想的生态农肥。村镇污水水量较小时，水量逐时 变化较大，为保证A2/0工艺的稳定运行，在厌氧池前设置调节池。 A2/0工艺出水中TP含量一般介于0.5～1.5mg/L之间，应于A2/0工艺 后添加化学除磷池。计及排放水的卫生安全性，设施终端出水前应经 过消毒池的消毒处理。
本着“投资小、上马快、效果好”三方面要求的最优化，充分考 虑南方农村的实际情况，本实用新型提供的污水处理装置为“船舶 型”，它能自浮在污水的水面上，连续地摄取污水中的有机物、无机 物，将其中的有害物质处理为固化物。
