申请日2008.12.25
公开(公告)日2009.06.03
IPC分类号D06F33/02; D06F39/08
摘要
洗衣机净污水自动分离节水装置及其工作方法，属于洗衣机技术领域。装置包括时间程序控制器、净污水自动分离装置、污水排水管、净水排水管，时间程序控制器与净污水自动分离装置电路连接，净污水自动分离装置的污水排水口、净水排水口，分别与洗衣机排水泵、污水排水管、净水排水管相连接;时间程序控制器设置在洗衣机上或者洗衣机之外，为电动式时间程序控制器或电脑式时间程序控制器;净污水自动分离装置的进水口与洗衣机的排水泵的排水口或洗衣机的排水管口相连通，净水排水口连接净水排水管，污水排水口连接污水排水管。整个装置在时间程序控制器与净污水自动分离装置的控制下实现洗衣机净污水自动分离排放。
权利要求书
1、一种洗衣机净污水自动分离节水装置，其特征在于，包括时间程序控制器、净 污水自动分离装置、污水排水管、净水排水管，时间程序控制器与净污水自动分离装置 电路连接，净污水自动分离装置设有进水口、污水排水口、净水排水口，进水口与洗衣 机排水泵的排水口或洗衣机的排水管口连接，污水排水口、净水排水口分别与污水排水 管、净水排水管相连接。
2、如权利要求1所述的洗衣机净污水自动分离节水装置，其特征在于，所述的时 间程序控制器设置在洗衣机上或洗衣机之外，设置在洗衣机上时，与现有洗衣机的时间 程序控制器结合成一体，共用一套控制旋钮;设置在洗衣机之外，为独立的时间程序控 制器;时间程序控制器上设有断电开关。
3、如权利要求1所述的洗衣机净污水自动分离节水装置，其特征在于，所述的时 间程序控制器，为电动式时间程序控制器或电脑式时间程序控制器;电动式时间程序控 制器由机械定时器和机械触电装置构成，包括同步微电机、驱动齿轮系统、凸轮、低速 齿轮、棘轮棘爪、触片组、旋转轴、拨动弹簧，凸轮上设有a位弧度和b位弧度，在a 位弧度的不同位置上设有设置不同的触点;拨动弹簧包括外簧片即动簧片和内簧片即 静簧片，动簧片和静簧片上设有触点，动簧片上设有滑动支架，滑动支架顶触在凸轮上; 电脑式时间程序控制器，包括安装在印制电路板上的微型电脑IC和双向可控硅组成， 另配有二极管、三极管、电容器、电阻器等外围元件和触摸式按钮选择开关，微型电脑 IC的输入、输出电路，显示系统以及双向可控硅控制电路。
4、如权利要求1所述的洗衣机净污水自动分离节水装置，其特征在于，所述的净 污水自动分离装置，为净污水电磁切换装置，包括阀体、球形阀芯、电磁牵引装置、进 水口、净水排水口、污水排水口，其中，电磁牵引装置包括电磁铁、衔铁、弹片装置、 基板、电磁铁拉杆、引线端子，电磁铁拉杆与球形阀芯连接，弹片装置包括前弹片组和 后弹片组，球形阀芯表面设有密封橡胶垫;净污水自动分离装置直接安装在洗衣机内部， 或者安装在洗衣机壳外部，安装在洗衣机内部时，净污水自动分离装置的进水口与洗衣 机的排水泵的排水口连通，安装在洗衣机壳外部时，净污水自动分离装置的进水口与洗 衣机的排水管口连通，净污水自动分离装置的净水排水口和污水排水口分别与净水排水 管和污水排水管连接。
5、一种洗衣机净污水自动分离节水装置的工作方法，其特征在于，工作方法如下：
1)电动式时间程序控制器以同步微电机为动力，带动凸轮旋转，通过动簧片上的 滑动支架从凸轮a位弧度上的触点运动到凸轮b位弧度上的时间，控制电磁铁的通、断 电;在凸轮旋转过程中，当动簧片上的滑动支架触于凸轮a位弧度上时，动簧片上的触 点与静簧片上的触点不接触，电磁铁处于断电状态;当动簧片上的滑动支架触于凸轮b 位弧度上时，动簧片上的触点与静簧片上的触点接通，电磁铁处于通电状态;电脑式时 间程序控制器是把不同时间程序和功能掩膜固化在微处理器程序储存器ROM内，电脑 IC根据功能按键输入的操作指令，判断洗衣机的状态，发出控制信号，通过接口电路， 控制电磁铁电源的通、断;
2)电磁铁断电时，电磁铁对球形阀没有作用力，弹片装置弹力还原牵动衔铁从电 磁铁内部移出，使球形阀芯在净水排水通道上，球形阀芯的球形密封橡胶垫使净水排水 通道封闭，污水排水通道开启，污水通过污水排水通道经污水排水口和污水排水管直接 排出;电磁铁通电时，衔铁被吸入，牵引电磁铁拉杆，带动球形阀芯移动到污水排水通 道上，球形阀芯的球形密封橡胶垫使污水排水通道封闭，净水排水通道开启，净水通过 净水排水通道经净水排水口和净水排水管回收。
说明书
洗衣机净污水自动分离节水装置及其工作方法
技术领域
本发明涉及一种洗衣机净污水自动分离节水装置及其工作方法，属于洗衣机技术领 域。
背景技术
洗衣机已成为现在家庭中一种不可或缺的必需品，现有的洗衣机洗衣耗水量是非常 巨大，同时，洗衣机漂洗衣服的较清的水也都被一次性排放，造成了大量水的浪费。随 着国家建设节水性社会政策的深入以及国家节能中心的成立，人们节水意识也在不断提 高，种种事实表明节约用水已不仅是我们面对生存危机不得已的选择，也是考验我们这 个民族道德与制度建设能力的一次机会。洗衣机洗衣过程中漂洗衣物较清的水，完全可 以收集起来，用于清洗衣物、打扫卫生、冲洗马桶等多种用途。
另外，根据洗衣机工作原理和国家的标准要求，一般情况下，洗衣机工作中不同程 序下，各分程序以及各分程序下的各子程序所需要的时间是提前规定好的，也就是说从 开始洗涤到第一次排水、脱水排水的时间T1，到第二次排水、脱水排水的时间T2，是 固定的，这样的完全可以利用不同的时间控制程序，来实现净污水的分离排放。把污水 直接排走，把较清的水回收进行二次利用。
针对目前先进洗衣机的模糊洗净排水功能，也同样可以利用微处理器模糊命令设立 时间程序控制器，利用时间程序控制中时间控制实现净污水的分离排放。
发明内容
针对现有技术的不足，本发明提供一种洗衣机净污水自动分离节水装置及其工作方 法。

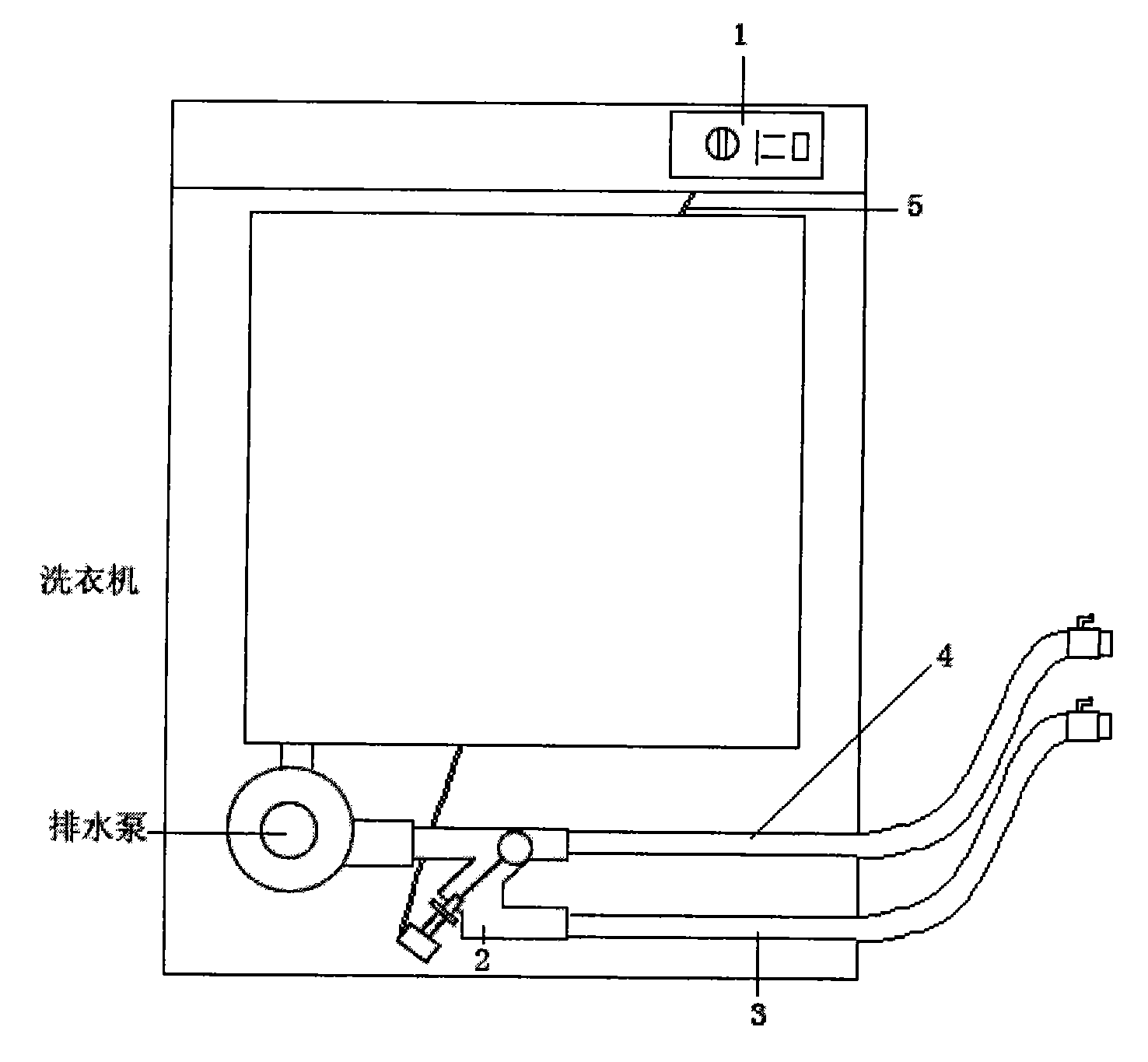

一种洗衣机净污水自动分离节水装置，包括时间程序控制器、净污水自动分离装置、 污水排水管、净水排水管，时间程序控制器与净污水自动分离装置电路连接，净污水自 动分离装置设有进水口、污水排水口、净水排水口，进水口与洗衣机排水泵的排水口或 洗衣机的排水管口连接，污水排水口、净水排水口分别与污水排水管、净水排水管相连 接。
所述的时间程序控制器设置在洗衣机上或洗衣机之外，设置在洗衣机上时，与现有 洗衣机的时间程序控制器结合成一体，共用一套控制旋钮;设置在洗衣机之外，为独立 的时间程序控制器;时间程序控制器上设有断电开关;
所述的时间程序控制器，为电动式时间程序控制器或电脑式时间程序控制器;电动 式时间程序控制器由机械定时器和机械触电装置构成，包括同步微电机、驱动齿轮系统、 凸轮、低速齿轮、棘轮棘爪、触片组、旋转轴、拨动弹簧，凸轮上设有a位弧度和b位 弧度，在a位弧度的不同位置上设有设置不同的触点;拨动弹簧包括外簧片即动簧片 和内簧片即静簧片，动簧片和静簧片上设有触点，动簧片上设有滑动支架，滑动支架顶 触在凸轮上;电脑式时间程序控制器，包括安装在印制电路板上的微型电脑IC和双向 可控硅组成，另配有二极管、三极管、电容器、电阻器等外围元件和触摸式按钮选择开 关，微型电脑IC的输入、输出电路，显示系统以及双向可控硅控制电路。
所述的净污水自动分离装置，为净污水电磁切换装置，包括阀体、球形阀芯、电磁 牵引装置、进水口、净水排水口、污水排水口，其中，电磁牵引装置包括电磁铁、衔铁、 弹片装置、基板、电磁铁拉杆、引线端子，电磁铁拉杆与球形阀芯连接，弹片装置包括 前弹片组和后弹片组，球形阀芯表面设有密封橡胶垫;净污水自动分离装置直接安装在 洗衣机内部，或者安装在洗衣机壳外部，安装在洗衣机内部时，净污水自动分离装置的 进水口与洗衣机的排水泵的排水口连通，安装在洗衣机壳外部时，净污水自动分离装置 的进水口与洗衣机的排水管口连通，净污水自动分离装置的净水排水口和污水排水口分 别与净水排水管和污水排水管连接。
洗衣机净污水自动分离节水装置的工作方法如下：
1)电动式时间程序控制器以同步微电机为动力，带动凸轮旋转，通过动簧片上的 滑动支架从凸轮a位弧度上的触点运动到凸轮b位弧度上的时间，控制电磁铁的通、断 电;在凸轮旋转过程中，当动簧片上的滑动支架触于凸轮a位弧度上时，动簧片上的触 点与静簧片上的触点不接触，电磁铁处于断电状态;当动簧片上的滑动支架触于凸轮b 位弧度上时，动簧片上的触点与静簧片上的触点接通，电磁铁处于通电状态;电脑式时 间程序控制器是把不同时间程序和功能掩膜固化在微处理器程序储存器ROM内，电脑 IC根据功能按键输入的操作指令，判断洗衣机的状态，发出控制信号，通过接口电路， 控制电磁铁电源的通、断;
2)电磁铁断电时，电磁铁对球形阀没有作用力，弹片装置弹力还原牵动衔铁从电 磁铁内部移出，使球形阀芯在净水排水通道上，球形阀芯的球形密封橡胶垫使净水排水 通道封闭，污水排水通道开启，污水通过污水排水通道经污水排水口和污水排水管直接 排出;电磁铁通电时，衔铁被吸入，牵引电磁铁拉杆，带动球形阀芯移动到污水排水通 道上，球形阀芯的球形密封橡胶垫使污水排水通道封闭，净水排水通道开启，净水通过 净水排水通道经净水排水口和净水排水管回收。
本发明的时间程序控制器借助功能按键，与现有洗衣机的洗衣程序相匹配，准时地 控制净污水自动分离装置，自动实现净污水的分离排放，可以将大量较清的水储存下来。 准对不同的需求，本发明的时间程序控制器上设有断电开关，断电开关默认为开，本发 明装置正常工作;断电开关关闭时，本发明装置停止工作，净污水自动分离装置的净水 排水通道封闭，污水可直接经污水排水通道通过污水排水管排出。本装置可以安装在洗 衣机内部和现有洗衣机相结合，也可以独立成品。
本发明具有设计合理、功能突出，人性化、智能化的实现洗衣机净污水自动分离排 放等特点。
