申请日2008.12.25
公开(公告)日2009.10.07
IPC分类号C02F3/12; C02F7/00
摘要
本实用新型属于污水处理领域的设备。为克服已有技术中的多种曝气器均无止回阀的缺陷特提出本方案——带有止回阀的污水处理曝气器。它是由马鞍桥、止回阀阀座、阀芯所组成。马鞍桥与支气管粘接并接通，阀座的内孔含有锥面部分，阀芯的表面也有与其配合的锥面部分，阀芯阀座间为松动的配合，马鞍桥用上部的螺纹与曝气器连接。正常工作时，支气管内被鼓风机压缩的空气经阀芯、带输气孔的安装螺丝送入曝气器内，经带微孔的曝气模板吹出。偶遇鼓风机仃转时，回水进入曝气器内将止回阀关闭，避免过多的水进入支气管内造成鼓风机再启动时的困难。本方案具有结构简单、制造成本低、工作稳定的优点，能保证设备正常运转。
权利要求书

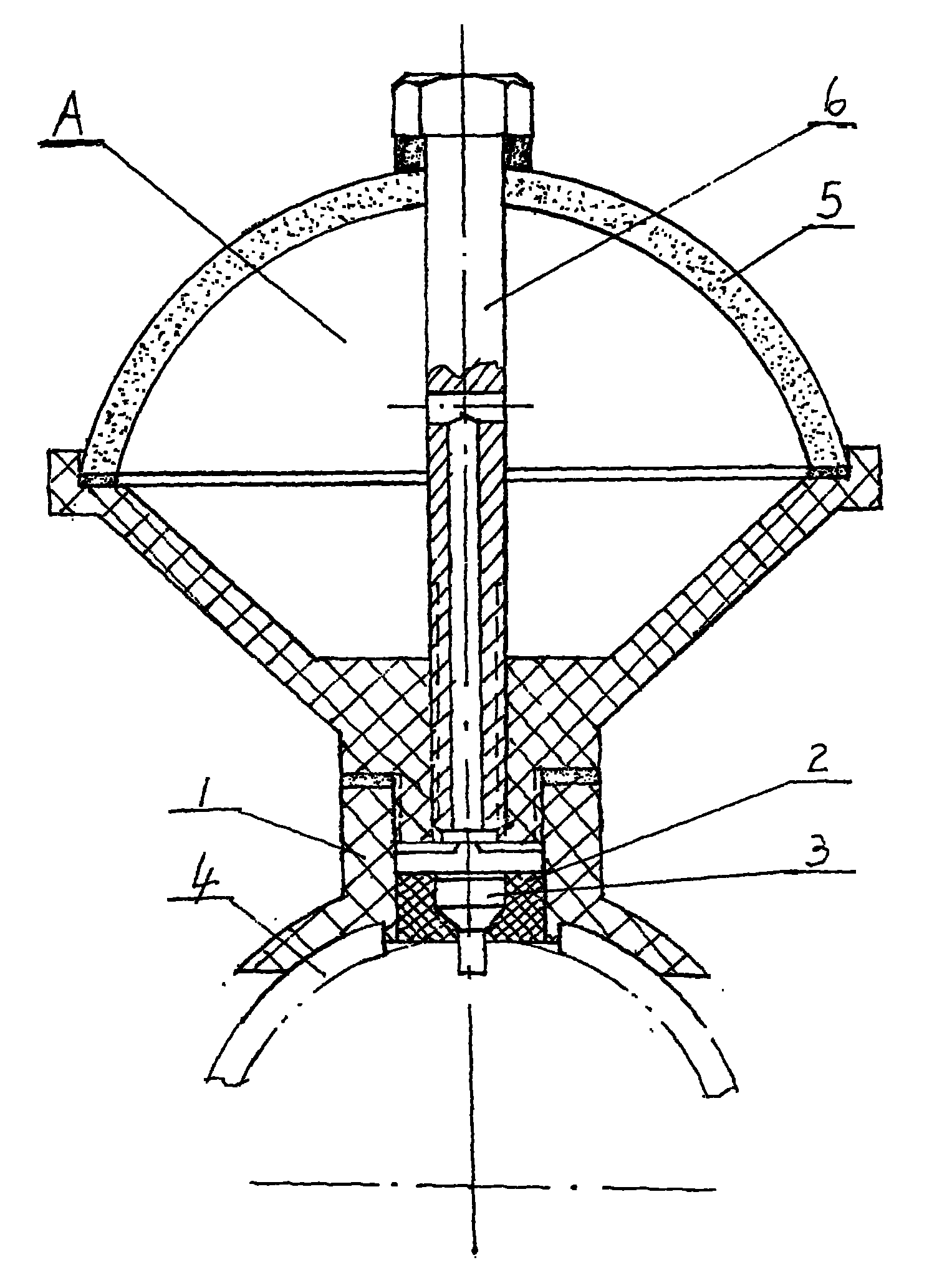

1.一种带有止回阀的污水处理曝气器，它包括有污水处理 的曝气器(A)，其特征是它由马鞍桥(1)、阀座(2)和阀芯(3) 所构成，阀座与马鞍桥固定连接，内部带有含锥面的孔，阀芯上 的锥面与阀座的锥面相配，阀座与阀芯为松动的配合。
2.按照权利要求1所述的带有止回阀的污水处理曝气器， 其特征是它的马鞍桥的下表面是圆柱面与支气管(4)的外表面 相配合并粘接，上端的内孔用螺纹与曝气器连接。
说明书
带有止回阀的污水处理曝气器
技术领域：
本实用新型属于污水处理领域的设备。它具体涉 及一种带有止回阀的污水处理曝气器的结构。
背景技术：
曝气器是现代社会对被污染的的废水进行处理的 关键设备，污水在多个生化池中经沉淀及吹氧曝气处理后达到国 家的净化标准后，再向河流或湖泊中排放，以保证水系的清洁。 一般的污水处理厂多使用的是英国波富尔曝气器，也有用国产的 曝气器产品，所用的各种曝气器共同的特点是都没有止回阀，在 电机不工作时不能防止大量污水倒流至支气管中，当鼓风机再启 动时因负载特大形成喘震，严重时能造成设备的损坏。因此设置 防止污水回流措施就提到日程上来，必须解决。
发明内容：
本实用新型的目的是为克服现有曝气器中存在的 技术问题并保证使曝气器能长期正常工作特提出本方案—— 带有止回阀的污水处理曝气器，它是将止回阀设置在马鞍桥内， 它具有功能稳定且结构简单的特点。
按如上构思，本方案所提出的带有止回阀的污水处理曝气 器，包括有污水处理的曝气器，其特征是它由马鞍桥、阀座和阀 芯所构成，阀座与马鞍桥固定连接，内部带有含锥面的孔，阀芯 上的锥面与阀座的锥面相配，阀座与阀芯为松动的配合。
在本方案中，它的马鞍桥的下表面是圆柱面与支气管的外表 面相配合并粘接，上端的内孔用螺纹与曝气器连接。
采用本方案能体现如下的优越性：曝气器是装在污水处理的 生化池的底部，有4～6米深，曝气器通过马鞍桥与支气管连接 接通，正常工作时，鼓风机将鼓出的空气经过主风道进入多个支 气管，再进入多个曝气器，经带微孔的曝气膜板吹出，形成大量 的小气泡，与水进行氧交换。当因某些原因鼓风机间断工作时， 污水慢慢地倒流进入曝气器及支气管内，鼓风机再次启动后，鼓 出的具有一定压力的风若要将污水快速地从曝气器中排出，则必 然遇到极大的阻力，使整套设备出现喘震现象，严重时能损坏机 件。有了止回阀就可避免大量污水倒流至支气管中的现象，保证 设备能正常运行。它还具有结构简单，制造成本低的优点。
