申请日2008.12.25
公开(公告)日2009.11.11
IPC分类号C02F1/58; C02F9/06; C02F1/469
摘要
本实用新型公开了一种含金属离子废水处理系统，其包括有超滤系统、超滤水箱、浓缩分离系统、浓液电渗析系统及深度回用系统，超滤系统的进水端为废水进口、其出水端与超滤水箱的进水端连通，超滤水箱的出水端与浓缩分离系统的进水端连通，浓缩分离系统的循环水出水端分别与浓液电渗析系统的进水端、深度回用系统的进水端、超滤水箱的进水端连通，浓液电渗析系统的循环水出水端、深度回用系统的循环水出水端均与超滤水箱的进水端连通，并在前述废水处理循环回路上设有泵;在超滤系统及浓液电渗析系统上均设有与外界相通的排放口，在深度回用系统上设有清洁水出口。本实用新型的处理效果好，污染小，可以基本达到零排放污染。
权利要求书
1、一种含金属离子废水处理系统，其特征在于，其包括有超滤系统、超滤水箱、浓缩分离系 统、浓液电渗析系统及深度回用系统，超滤系统的进水端为废水进口、其出水端与超滤水 箱的进水端连通，超滤水箱的出水端与浓缩分离系统的进水端连通，浓缩分离系统的循环 水出水端分别与浓液电渗析系统的进水端、深度回用系统的进水端、超滤水箱的进水端连 通，浓液电渗析系统的循环水出水端、深度回用系统的循环水出水端均与超滤水箱的进水 端连通，并在前述废水处理循环回路上设有泵;在超滤系统及浓液电渗析系统上均设有与 外界相通的排放口，在深度回用系统上设有清洁水出口。
2、如权利要求1所述含金属离子废水处理系统，其特征在于，所述泵为至少四个，在所述超 滤系统、浓缩分离系统、浓液电渗析系统及深度回用系统中各设有至少一个。
3、如权利要求1所述含金属离子废水处理系统，其特征在于，所述超滤系统至少包括有依次 连通的袋式过滤器及超滤装置，所述废水进口设于袋式过滤器的前端，并在所述废水进口 一端设有加药装置，所述排放口设于该超滤装置上，该超滤装置的出水端与所述超滤水箱 的进水端连通。
4、如权利要求1至3中任一项所述含金属离子废水处理系统，其特征在于，所述浓缩分离系 统至少包括依次连通的第一保安过滤器、第一反渗透装置及中间水箱，该第一保安过滤器 的进水端与所述超滤水箱连通，第一反渗透装置的循环水出水端分别与所述超滤水箱、浓 液电渗析系统的进水端连通，中间水箱的循环水出水端与所述深度回用系统相通。
5、如权利要求4所述含金属离子废水处理系统，其特征在于，所述浓液电渗析系统至少包括 依次连通的电渗析装置、浓液箱，所述浓缩分离系统、浓液电渗析系统其中之一还包括有 浓水箱，所述反渗透装置通过该浓水箱与电渗析装置连通，电渗析装置与超滤水箱连通， 在浓液箱上设有所述排放口。
6、如权利要求4所述含金属离子废水处理系统，其特征在于，所述深度回用系统至少包括有 依次连通的第二保安过滤器、第二反渗透装置及回用水箱，第一保安过滤器与中间水箱的 循环水出水口连通，第二反渗透装置的循环水出水口与所述超滤水箱连通，在回用水箱上 设有所述清洁水出口。
说明书
含金属离子废水处理系统
技术领域
本实用新型涉及一种含金属离子废水处理系统。
背景技术
随着人们对环境的重视，对废水的排放要求越来越严格，重型污染企业在环境方面的压 力也越来越大，如在电镀行业，其排放的废水中富含金属离子(如铜离子、镍离子)，现有的 废水处理系统在废水处理方面的效果不理想，导致污染严重。
发明内容
本实用新型的目的在于提供一种含金属离子废水处理系统，本实用新型的处理效果好， 污染小。
本实用新型是通过以下技术方案来实现的：
一种含金属离子废水处理系统，其包括有超滤系统、超滤水箱、浓缩分离系统、浓液电 渗析系统及深度回用系统，超滤系统的进水端为废水进口、其出水端与超滤水箱的进水端连 通，超滤水箱的出水端与浓缩分离系统的进水端连通，浓缩分离系统的循环水出水端分别与 浓液电渗析系统的进水端、深度回用系统的进水端、超滤水箱的进水端连通，浓液电渗析系 统的循环水出水端、深度回用系统的循环水出水端均与超滤水箱的进水端连通，并在前述废 水处理循环回路上设有泵;在超滤系统及浓液电渗析系统上均设有与外界相通的排放口，在 深度回用系统上设有清洁水出口。
本实用新型的进一步结构是：
所述泵为至少四个，在所述超滤系统、浓缩分离系统、浓液电渗析系统及深度回用系统 中各设有至少一个。
所述超滤系统至少包括有依次连通的袋式过滤器及超滤装置，所述废水进口设于袋式过 滤器的前端，并在所述废水进口一端设有加药装置，所述排放口设于该超滤装置上，该超滤 装置的出水端与所述超滤水箱的进水端连通。
所述浓缩分离系统至少包括依次连通的第一保安过滤器、第一反渗透装置及中间水箱， 该第一保安过滤器的进水端与所述超滤水箱连通，第一反渗透装置的循环水出水端分别与所 述超滤水箱、浓液电渗析系统的进水端连通，中间水箱的循环水出水端与所述深度回用系统 相通。
所述浓液电渗析系统至少包括依次连通的电渗析装置、浓液箱，所述浓缩分离系统、浓 液电渗析系统其中之一还包括有浓水箱，所述反渗透装置通过该浓水箱与电渗析装置连通， 电渗析装置与超滤水箱连通，在浓液箱上设有所述排放口。
所述深度回用系统至少包括有依次连通的第二保安过滤器、第二反渗透装置及回用水箱， 第一保安过滤器与中间水箱的循环水出水口连通，第二反渗透装置的循环水出水口与所述超 滤水箱连通，在回用水箱上设有所述清洁水出口。

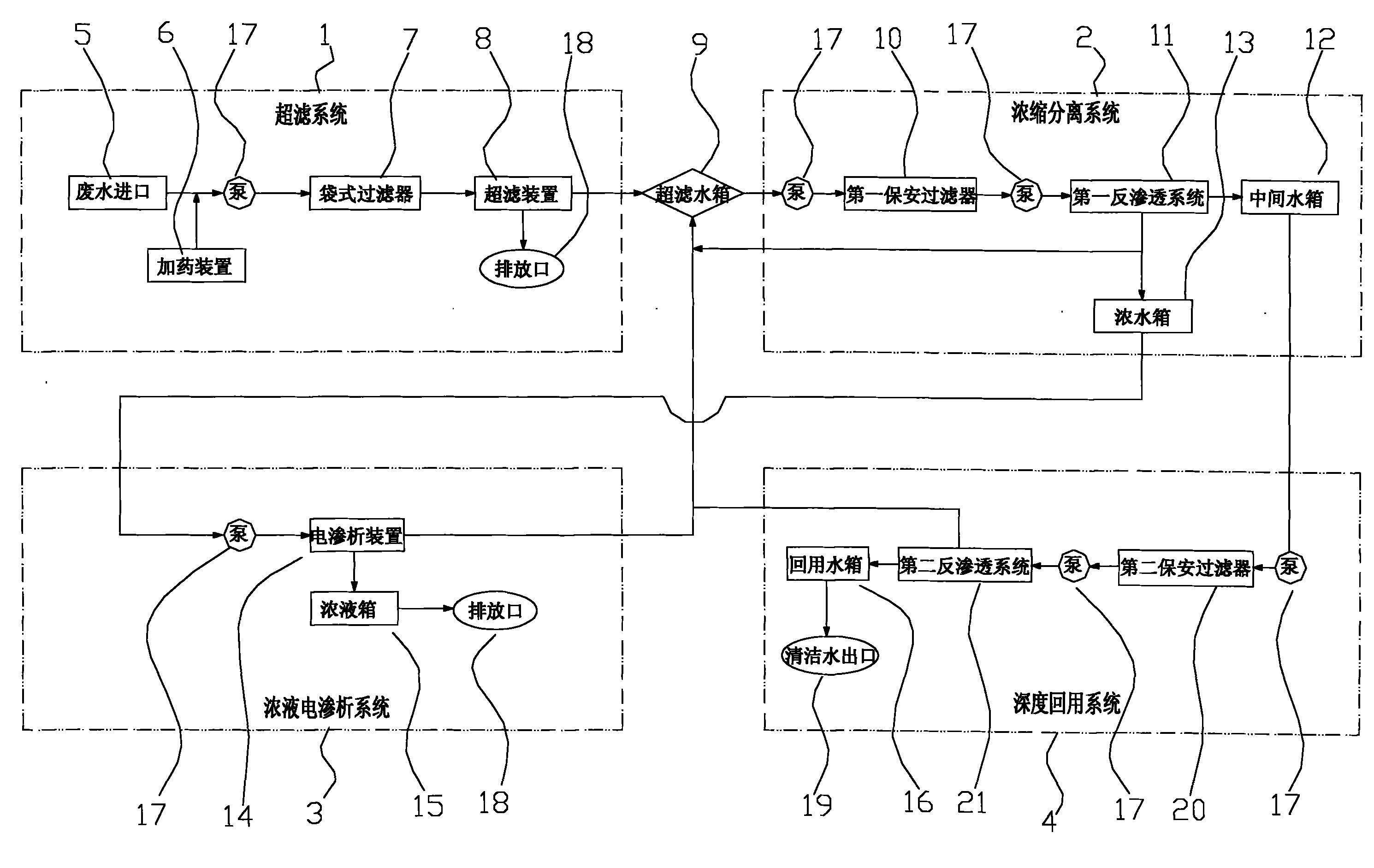

本实用新型中，含金属离子的废水处理过程如下：
含镍或含铜的废水经废水进口进入到超滤系统中，加入药剂用于调整废水的PH值等参 数，废水再依次进入到袋式过滤器、超滤装置中，在超滤装置中采用膜技术进行过滤，其过 滤的废物经排放口排出，经超滤系统处理后的废水进入到超滤水箱中;
超滤水箱中的水依次进入到浓缩分离系统中的第一保安过滤器、第一反渗透装置，从第 一反渗透装置中排出的水分三路：a.进入超滤水箱再次循环，b.通过中间水箱进入深度回用 系统，c.通过浓水箱进入浓液电渗析系统;
浓缩分离系统的水经浓水箱进入浓液电渗系统后，再经过电渗析装置处理，之后再分别 进入到超滤水箱中循环过滤，或经浓液箱进行蒸发浓缩，再经排放口向外排出;
从中间水箱进入深度回用系统后，依次经第二保安过滤器、第二反渗透装置处理，经第 二反渗透装置处理后的水一部分流回超滤水箱进行循环过滤，一部分流入回用水箱，并经清 洁水出口向外输出。
