申请日2008.12.10
公开(公告)日2009.05.13
IPC分类号C02F9/14; C02F3/02; C02F1/52; C02F11/12; C02F1/24
摘要
本发明涉及废水处理装置，特别指一种再生浆箱板纸生产废水处理装置。本发明包括沉淀过滤池、清水池、好氧生化池、调节池、气浮装置、污泥浓缩装置，其中沉淀过滤池包括一级沉淀过滤池、二级沉淀过滤池，好氧生化池包括一段好氧池和二段好氧池，一段好氧池和二段好氧池之间设一级沉淀过滤池，二段好氧池一侧设二级沉淀过滤池;清水池连接好氧生化池和气浮装置;调节池连接气浮装置和污泥浓缩装置。本发明处理工艺成熟可靠，废水处理后符合生产回用要求;项目投资低，运行成本低，便于管理;本发明充分考虑到冬季气温较低，生化池采用地下布置，罗茨风机供氧;保证系统长时间稳定的运行。
权利要求书

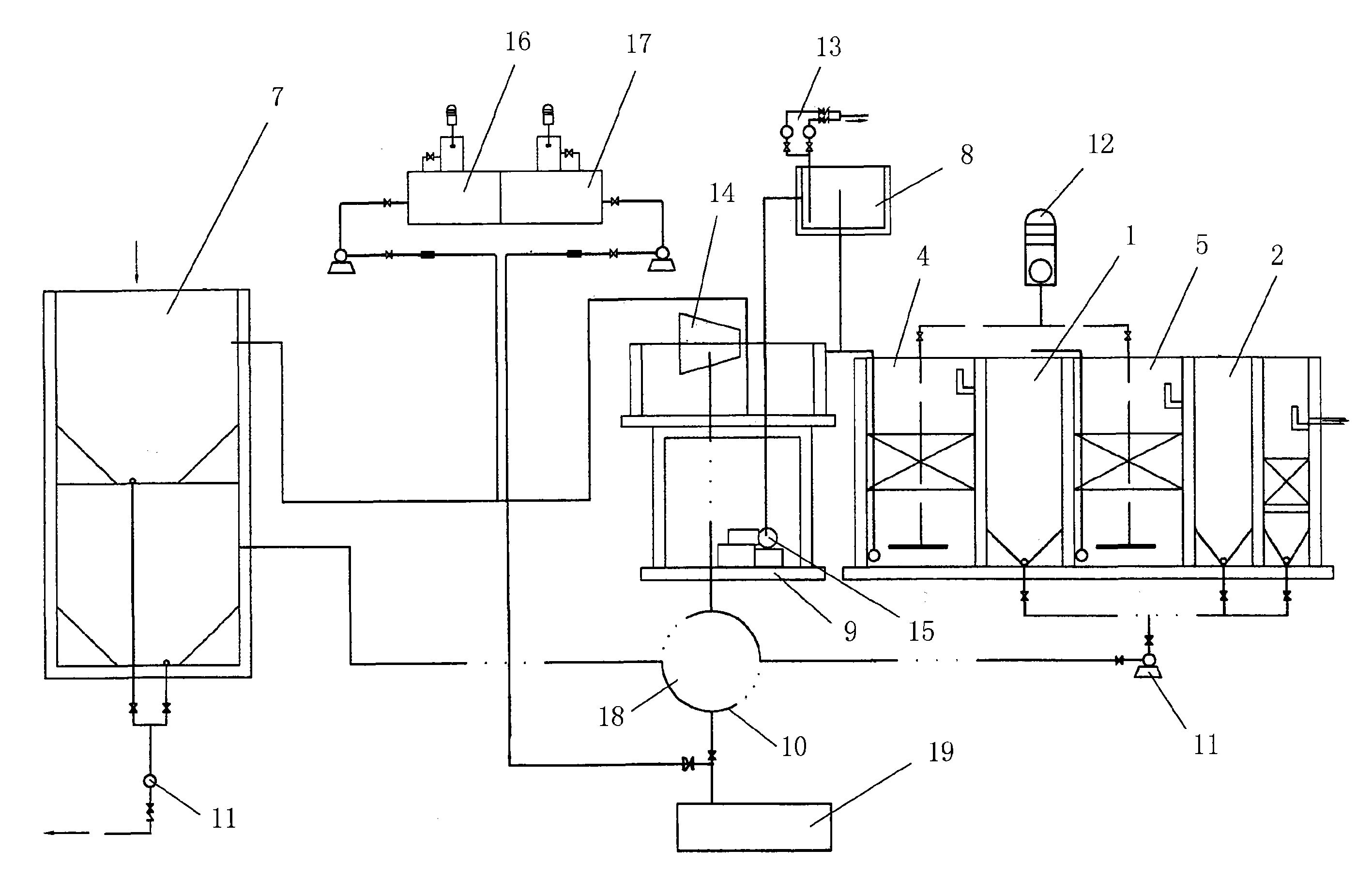

1、一种再生浆箱板纸生产废水处理装置，其特征在于系统装置包括沉淀过 滤池、清水池(8)、好氧生化池、调节池(7)、气浮装置(9)、污泥浓缩装置 (10)，其中沉淀过滤池包括一级沉淀过滤池(1)、二级沉淀过滤池(2)，好氧 生化池包括一段好氧池(4)和二段好氧池(5)，一段好氧池(4)和二段好氧 池(5)之间设一级沉淀过滤池(1)，二段好氧池(5)一侧设二级沉淀过滤池 (2);清水池(6)连接好氧生化池和气浮装置(9);调节池(7)连接气浮装 置(9)和污泥浓缩装置(10)。
2、根据权利要求1所述的再生浆箱板纸生产废水处理装置，其特征在于所 述的一级沉淀过滤池(1)和二级沉淀过滤池(2)为锥斗排泥结构，池底连接 污泥泵(11)。
3、根据权利要求1所述的再生浆箱板纸生产废水处理装置，其特征在于所 述的一段好氧池(4)和二段好氧池(5)中包括用管道连接罗茨风机(12)，由 罗茨风机鼓风供氧。
4、根据权利要求1所述的再生浆箱板纸生产废水处理装置，其特征在于所 述的清水池(8)包括回用水泵(13)，用于连接纸机回用，回用水泵(13)设 有切换阀门，将清水池(8)接至好氧生化池。
5、根据权利要求1所述的再生浆箱板纸生产废水处理装置，其特征在于所 述的汽浮装置(9)包括刮渣器(14)、溶气泵(15)、絮凝剂投放器(16)、助 凝剂投放器(17)，其中刮渣器(14)设在气浮装置(9)的顶部，溶气泵(15) 设在气浮装置(9)的底部，絮凝剂投放器(16)和助凝剂投放器(17)连接气 浮装置(9)和污泥浓缩装置(10)。
6、根据权利要求1所述的再生浆箱板纸生产废水处理装置，其特征在于所 述的污泥浓缩装置(10)包括污泥浓缩罐(18)和污泥脱水机(19)，污泥浓缩 罐上部设清水出口，下部设浓缩污泥出口并连接污泥脱水机(19)。
7、根据权利要求1所述的再生浆箱板纸生产废水处理装置，其特征在于所 述的调节池(7)采用上向流沉淀过滤的形式，池底为锥斗排泥结构，车间废水 从上部进入，下部连接污泥泵(11)。
说明书
再生浆箱板纸生产废水处理装置
技术领域
本发明涉及废水处理装置，特别指一种再生浆箱板纸生产废水处理装置。
背景技术
目前再生浆箱板纸生产装置，每生产一吨纸需清水40m3，其中的工艺过程 中由废纸粉碎脱墨节段产生废水，成浆节段产生废水，纸机节段会产生废水， 原生产用水工艺吨纸用水量太大，造成了水资源的浪费，增加了企业的资源与 能源的投入，很不经济。生产后废水需要大量排放，虽经过处理，但对自然水 体仍有较严重的污染。
发明内容
本发明的目的是针对背景技术中存在的缺点和问题加以改进，提供一种节 能、环保、成本低的再生浆箱板纸生产废水处理装置。
本发明的系统装置包括沉淀过滤池、清水池、好氧生化池、调节池、气浮 装置、污泥浓缩装置，其中沉淀过滤池包括一级沉淀过滤池、二级沉淀过滤池， 好氧生化池包括一段好氧池和二段好氧池，一段好氧池和二段好氧池之间设一 级沉淀过滤池，二段好氧池一侧设二级沉淀过滤池;清水池连接好氧生化池和 气浮装置;调节池连接气浮装置和污泥浓缩装置。
本发明的优点及有益效果：
1、处理工艺成熟可靠，废水处理后符合生产回用要求。
2、项目投资低，运行成本低，便于管理。
3、充分考虑到冬季气温较低，生化池采用地下布置，罗茨风机供氧。
4、保证系统长时间稳定的运行。
