申请日2008.09.28
公开(公告)日2009.09.16
IPC分类号C02F1/44
摘要
一种RO反渗透膜水处理机，外壳上设有进水口、出水口和废水口，多级滤芯包括RO反渗透膜滤芯，各个滤芯位于外壳内，滤芯安装在过滤器的过滤腔内，外壳内安装集成式滤芯板，集成式滤芯板的二端分别设有总进水接口和总出水接口，还设有中腔，中腔的前端与总进水接口连通，中腔的尾端与总出水接口连通;还设有多个基座，过滤器密封设在基座上，集成式滤芯板对应每个基座位置分别设有与的中腔连通的分进水接口和分出水接口，中腔对应每个基座的分进水接口与分出水接口之间设有封堵;分进水接口与过滤腔连通，滤芯的内腔与分出水接口连通;进水口与总进水接口连通，总出水接口与出水口连通。本实用新型减少占用空间，更换滤芯方便。
权利要求书
1、一种RO反渗透膜水处理机，包括外壳和多级滤芯，所述外壳上设 有进水口、出水口和废水口，所述多级滤芯包括RO反渗透膜滤芯， 各个滤芯位于外壳内，滤芯安装在过滤器的过滤腔内，所述反渗透膜 滤芯的废水出口与所述废水口连通，所述出水口与储水箱连通，其特 征在于：所述外壳内安装集成式滤芯板，
所述集成式滤芯板的二端分别设有总进水接口和总出水接口，所 述集成式滤芯板内还设有中腔，所述中腔的前端与总进水接口连通， 所述中腔的尾端与总出水接口连通;
所述集成式滤芯板还设有多个基座，过滤器密封设在所述基座上， 所述集成式滤芯板对应每个基座位置分别设有与所述的中腔连通的分 进水接口和分出水接口，所述中腔对应每个基座的分进水接口与分出 水接口之间设有封堵;
所述分进水接口与所述过滤腔连通，滤芯的内腔与分出水接口连 通;
所述进水口与所述总进水接口连通，所述总出水接口与所述出水 口连通。
2、如权利要求1所述的RO反渗透膜水处理机，其特征在于：所述多 级滤芯包括依次连通的第一级PP滤芯、第二级压缩活性炭、第三级 RO反渗透膜滤芯。
3、如权利要求2所述的RO反渗透膜水处理机，其特征在于：所述多 级滤芯还包括第四级颗粒活性炭滤芯，所述第三级反渗透膜滤芯与所 述第四级颗粒活性炭滤芯连通。
说明书

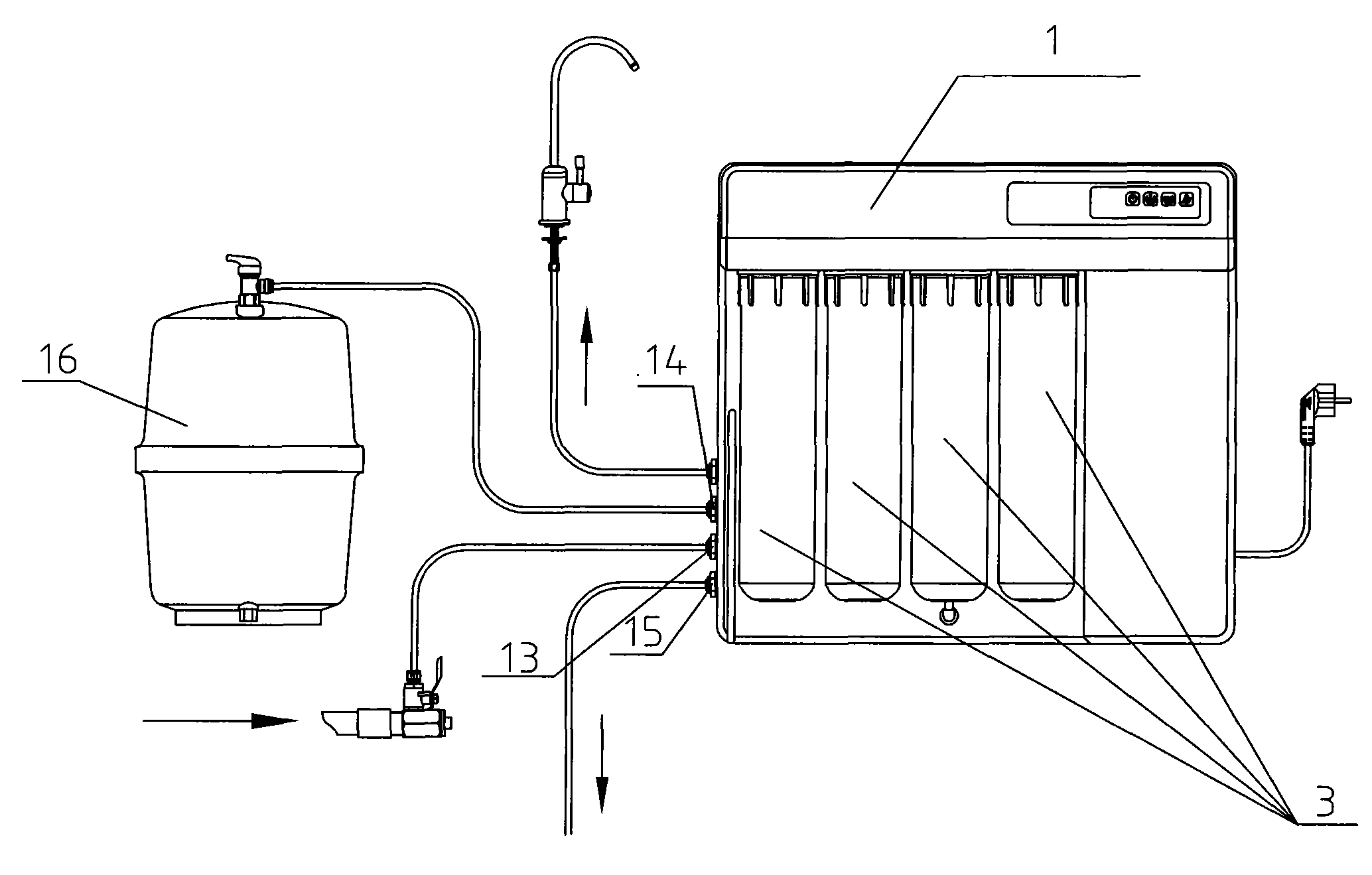

RO反渗透膜水处理机
技术领域
本实用新型涉及水处理设备领域，尤其是一种RO反渗透膜水处 理机。
背景技术
通常的，家用水处理机以符合国家标准之自来水为原水，对其进 行深度净化处理，制取净水或可直接生饮的优质饮用水，在去除原水 中有害物质的同时，保留了原水中的有益矿物质。其结构通常包括外 壳、安装在外壳内的各级滤芯，各级滤芯包括PP滤芯、压缩活性炭、 RO反渗透膜和颗粒活性炭，进水口依次与各级滤芯连通，过滤后的 水与出水管连通，出水管连接储水桶，并同时设置鹅颈龙头，如鹅颈 龙头处于非打开状态时，水流入储水桶内，储水桶内设有用于设定预 紧压力的压力气囊，直到储水桶内水满，管路中的RO增压泵停止工 作;如打开所述鹅颈龙头，水从储水桶向鹅颈龙头流出。
现有的RO反渗透膜水处理机机存在的缺陷：各级滤芯分别独立 安装在外壳内，占用体积较大，更换滤芯麻烦。
实用新型内容
为了克服已有的RO反渗透膜水处理机的占用体积较大，更换滤芯 麻烦的不足，本实用新型提供一种减少占用空间，更换滤芯方便的RO 反渗透膜水处理机。
本实用新型解决其技术问题所采用的技术方案是：
一种RO反渗透膜水处理机，所述外壳上设有进水口、出水口和 废水口，所述多级滤芯包括RO反渗透膜滤芯，各个滤芯位于外壳内， 滤芯安装在过滤器的过滤腔内，所述反渗透膜滤芯的废水出口与所述 废水口连通，所述出水口与储水箱连通，所述外壳内安装集成式滤芯 板，所述集成式滤芯板的二端分别设有总进水接口和总出水接口，所 述集成式滤芯板内还设有中腔，所述中腔的前端与总进水接口连通， 所述中腔的尾端与总出水接口连通;所述集成式滤芯板还设有多个基 座，过滤器密封设在所述基座上，所述集成式滤芯板对应每个基座位 置分别设有与所述的中腔连通的分进水接口和分出水接口，所述中腔 对应每个基座的分进水接口与分出水接口之间设有封堵;所述分进水 接口与所述过滤腔连通，滤芯的内腔与分出水接口连通;所述进水口 与所述总进水接口连通，所述总出水接口与所述出水口连通。
作为优选的一种方案：所述多级滤芯包括依次连通的第一级PP 滤芯、第二级压缩活性炭、第三级RO反渗透膜滤芯。
或者是：所述多级滤芯包括第一级PP滤芯、第二级颗粒活性炭、 第三级软化滤芯和第四级超滤膜滤芯。
作为优选的另一种方案：所述多级滤芯还包括第四级颗粒活性炭 滤芯，所述第三级反渗透膜滤芯与所述第四级颗粒活性炭滤芯连通。
本实用新型的有益效果主要表现在：减少占用空间，更换滤芯方 便。
