申请日2008.09.10
公开(公告)日2009.08.26
IPC分类号E04H1/04; E03C1/12
摘要
本申请公开了生活洗刷废水无能耗回用住宅，其设计方案是：(1)每户住宅均分为楼上层和楼下层两层，通过户内楼梯联系起来，楼下层布置有卧室和卫生间，楼上层布置客厅、餐厅、书房、厨房和洗刷间;(2)在楼下层卫生间墙体上挂装一个废水箱，储存从楼上层洗刷间流下来的洗刷废水，废水箱内的废水去往便器和拖布池，进行冲厕和冲拖把。本实用新型的有益效果是，生活洗刷废水二次使用，既显著节约自来水，又减少了污水排放量，降低了城市污水处理厂设备运行负荷，还不会造成室内外环境污染。
权利要求书
1、生活洗刷废水无能耗回用住宅，其特征是：
(1)每户住宅均分为楼上层和楼下层两层，通过户内楼梯联系起来，楼下层布置有卧室 和卫生间，楼上层布置客厅、餐厅、书房、厨房和洗刷间;
(2)在楼下层卫生间墙面上挂装一个废水箱，储存从楼上层洗刷间流下来的洗刷废水， 废水箱内的废水去往便器和拖布池，进行冲厕和冲拖把。
说明书
生活洗刷废水无能耗回用住宅
技术领域
本发明涉及住宅。
背景技术
目前我国城镇住宅大都通过安装节水型马桶来节约自来水，而将洗衣、洗澡、 洗脸、洗菜等生活洗刷废水直接排往地下污水管网，因此，住宅节水并不显著。 虽然有些发达城市使用中水，但成本较高，推广难度较大。
为此，需要发明一种生活洗刷废水无能耗回用装置，做到一水二用，显著节 约自来水。
发明内容
本发明的目的是，居民通过自己收集洗衣、洗澡、洗脸、洗菜等生活洗刷废 水，用来冲刷马桶(冲厕)和冲拖把，使生活洗刷废水得到二次使用，节约自来 水。技术方案是：
1、每户住宅均分为楼上层和楼下层两层，通过户内楼梯联系起来。楼下层 布置卧室和一个卫生间等，楼上层布置客厅、餐厅、书房、厨房和洗刷间等。

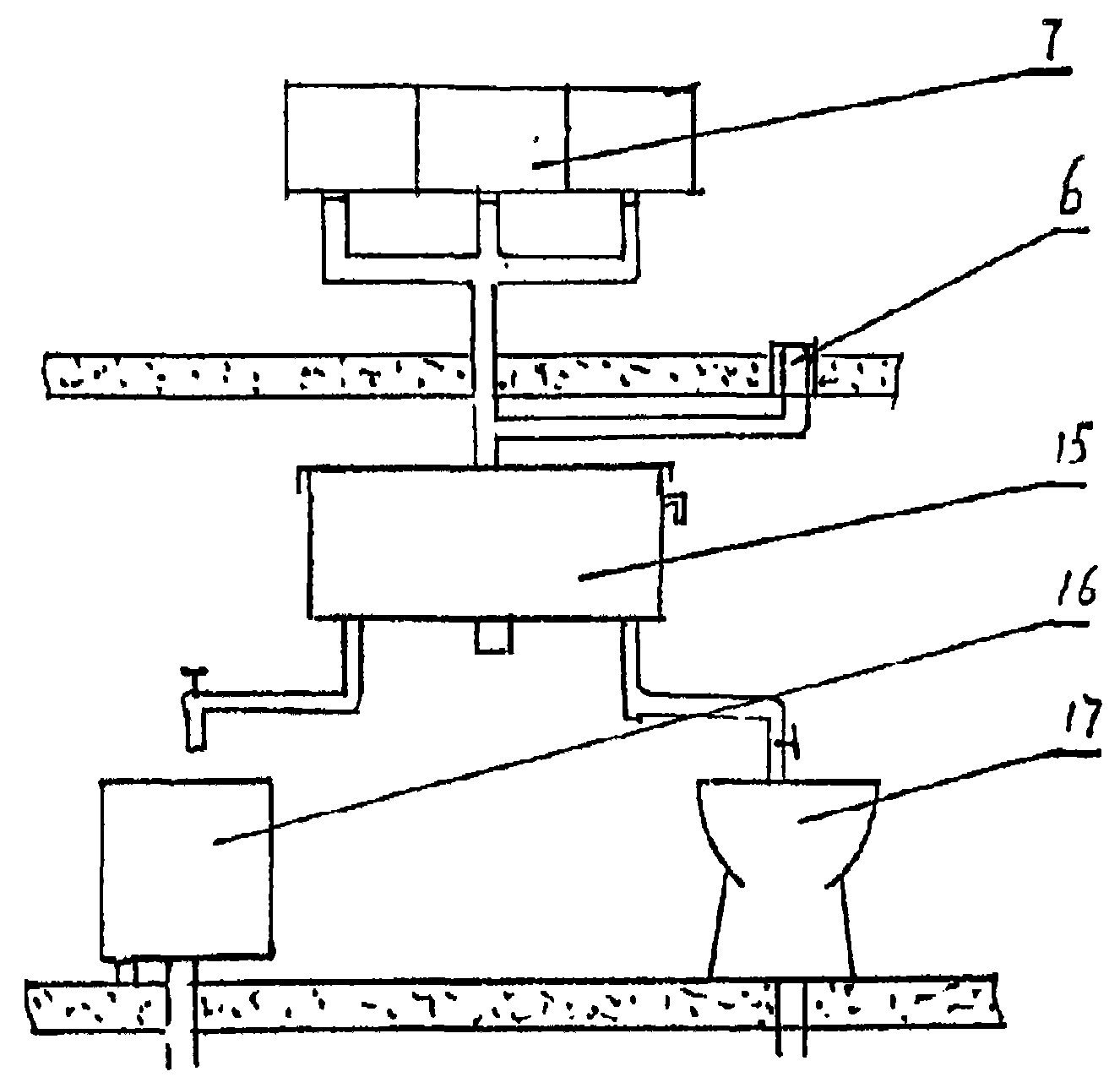

2、在卫生间内墙面上某一高度挂装一个废水箱，储存从楼上层流下来的洗 刷废水，用来冲刷马桶(便器)和冲洗拖把。
3、废水箱的进水口与楼上层新增排水管道连接;废水箱的出水口与去往便 器、拖布池的管道连接;废水箱的排污口常闭，只有在需要清理废水箱内污垢时 才打开，污垢流入卫生间地漏。
本发明的有益效果是，生活洗刷废水二次使用，既显著节约自来水，又减少 了污水排放量，降低了城市污水处理厂设备运行负荷，还不会造成室内外环境污 染。
