申请日2007.08.31
公开(公告)日2008.03.05
IPC分类号B24B9/14; B04B7/16; B24B57/00
摘要

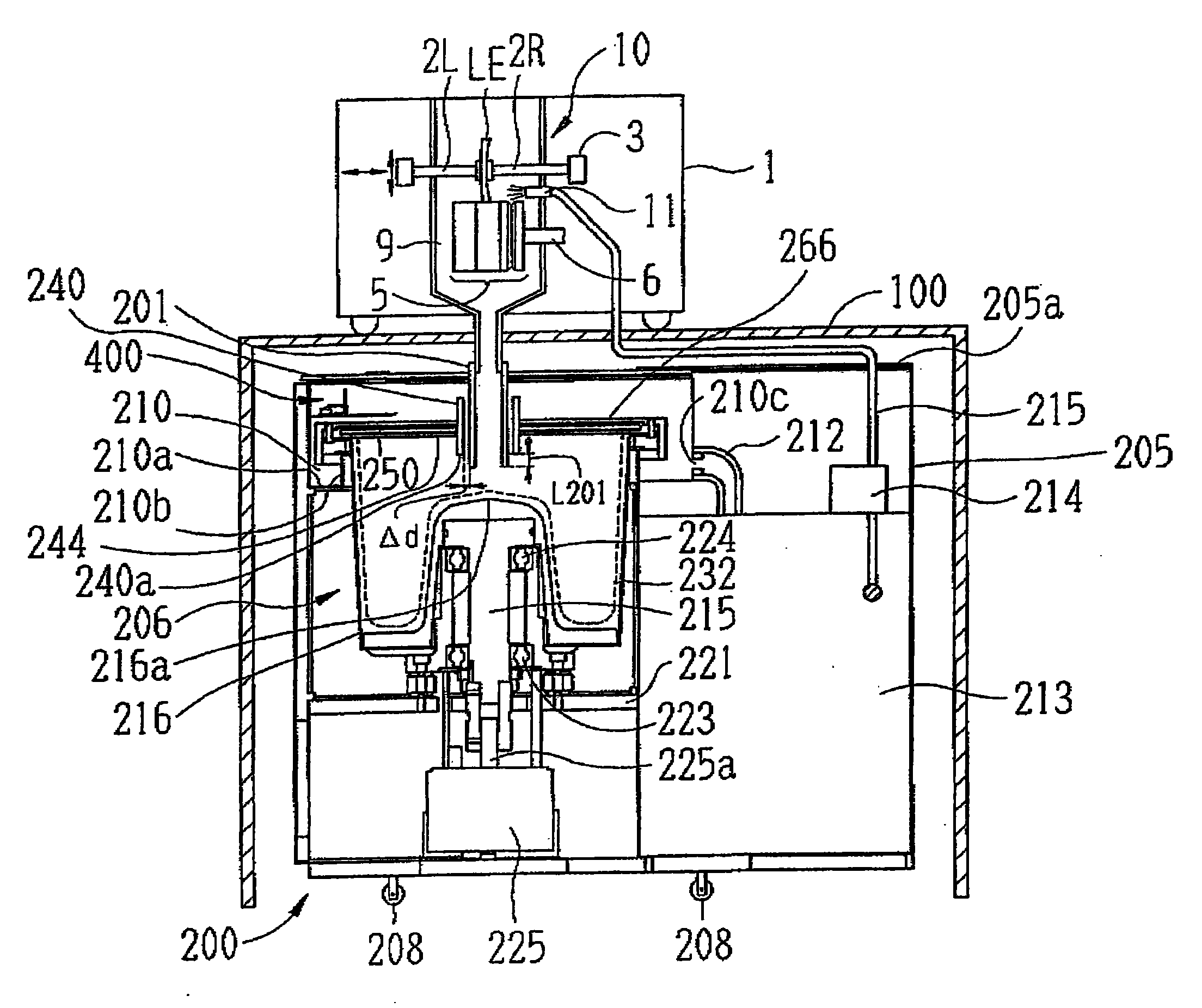

本发明提供一种眼镜透镜周边加工用的磨削水处理装置，从自眼镜透镜加工装置导入的磨削水中分离出磨削屑，其包括：离心分离机，该离心分离机包括具有底面以及侧面的脱水槽、和使脱水层旋转的驱动源，通过脱水槽的旋转将磨削水向脱水槽的上部飞溅;和将磨削水从脱水槽的上部导入的排水管;其中，离心分离机还包括过滤器，该过滤器被配置在脱水层的上部，具有插入排水管的开口，通过脱水槽的旋转所产生的离心力来过滤与磨削屑分离开的磨削水。
权利要求书
1.一种眼镜透镜周边加工用的磨削水处理装置，从自眼镜透镜加工装 置导入的磨削水中分离出磨削屑，其包括：
离心分离机，该离心分离机包括具有底面以及侧面的脱水槽、和使脱 水层旋转的驱动源，通过脱水槽的旋转将磨削水向脱水槽的上部飞溅;和
将磨削水从脱水槽的上部导入的排水管;
其中，离心分离机还包括过滤器，该过滤器被配置在脱水层的上部， 具有插入排水管的开口，通过脱水槽的旋转所产生的离心力来过滤与磨削 屑分离开的磨削水。
2.如权利要求1所述的磨削水处理装置，其中，在过滤器与排水管之 间具有如下大小的间隙：在脱水槽的内部积攒了磨削屑时使无法被过滤器 过滤完的磨削水溢出，并且，通过脱水槽的旋转使得溢出的水量超过从排 水管导入的水量。
3.如权利要求1所述的磨削水处理装置，其中，过滤器由无纺布形 成，通气量为60～110(cm3/cm2·sec)。
4.如权利要求1所述的磨削水处理装置，其中，
脱水槽具有比周边底部向上侧突出的中央底部，
在排水管或者排水管的周围包括磨削水导入导向件，该磨削水导入导 向件延伸至比中央底部的最上部低的位置，将磨削水导至中央底部。
5.如权利要求4所述的磨削水处理装置，其中，
过滤器具有比磨削水导入导向件的内径大的开口，
开口在过滤器与磨削水导入导向件之间具有如下大小的间隙：当在脱 水槽的内部积攒了磨削屑时，使无法被过滤器过滤完的磨削水与磨削水中 所含的磨削屑一起通过。
6.如权利要求1所述的磨削水处理装置，其包括：插入过滤器开口 的、围绕排水管的筒状部件，该筒状部件从过滤器向下侧突出。
7.如权利要求6所述的磨削水处理装置，其中，排水管的下侧开口与 筒状部件的下侧开口相比更加位于下侧。
8.如权利要求1所述的磨削水处理装置，其中，过滤器呈平面形状， 其位置关系相对于脱水槽的旋转轴大致为垂直方向。
说明书
眼镜透镜周边加工用的磨削水处理装置
技术领域
【0001】
本发明涉及从自眼镜透镜加工装置排出的磨削水中分离出加工屑并进 行处理的磨削水处理装置。
背景技术
【0002】
作为眼镜透镜加工用的磨削水处理装置，公知有利用离心分离机对磨 削水和加工屑进行分离的装置(例如，参照日本专利文献特开2002- 283236号公报，日本专利文献特开2005-153134号公报)。日本专利文献 特开2002-283236号公报(以下称为专利文献1)中所记载的离心分离机 具有：作为脱水槽的转筒、和安装在转筒的上部并在旋转中心具有开口的 盖部件。其采用的是通过离心力将磨削水从盖部件的开口飞溅出的方式。 在日本专利文献特开2005-153134号公报(以下称为专利文献2)中所记 载的离心分离机采用的方式是：在旋转的脱水槽的侧壁上设置过滤器，借 助于离心力使磨削水通过该过滤器而流出。
【0003】
对专利文献2的离心分离机的方式进行说明。操作人员将脱水层的磨 削屑与过滤器一同取出之后，将磨削屑放入塑料袋等废弃袋中并丢弃。此 时，比较费事，操作人员的水也容易弄脏。
专利文献1的方式在转筒上安装了可装卸的塑料袋等内衬袋，可以在 不弄脏操作人员的手的情况下容易地取出磨削屑。但是，对于如专利文献 1那样将磨削水从上部飞溅出的方式，磨削水仅仅从盖部件的中心开口溅 出而排出到外部。因而，内部容易残留水分，从而在取出的磨削屑中也容 易残留水分。此外，由于磨削水仅从盖部件的中心开口向外部溅出，因而 磨削水中容易混入磨削屑。
发明内容
【0004】
本发明所要解决的技术问题是提供一种提高磨削屑的脱水效率以及过 滤效率，并能够容易地处理磨削屑的磨削水处理装置。
【0005】
为了解决上述问题，本发明的特征在于包括如下结构。
(1)一种眼镜透镜周边加工用的磨削水处理装置，从自眼镜透镜加工 装置导入的磨削水中分离出磨削屑，其包括：
离心分离机，该离心分离机包括具有底面以及侧面的脱水槽、和使脱 水层旋转的驱动源，通过脱水槽的旋转将磨削水向脱水槽的上部飞溅;和
将磨削水从脱水槽的上部导入的排水管;
其中，离心分离机还包括过滤器，该过滤器被配置在脱水层的上部， 具有插入排水管的开口，通过脱水槽的旋转所产生的离心力来过滤与磨削 屑分离开的磨削水。
(2)(1)所述的磨削水处理装置，其中，在过滤器与排水管之间具有如 下大小的间隙：在脱水槽的内部积攒了磨削屑时使无法被过滤器过滤完的 磨削水溢出，并且，通过脱水槽的旋转使得溢出的水量超过从排水管导入 的水量。
(3)(1)所述的磨削水处理装置，其中，过滤器由无纺布形成，通气量 为60～110(cm3/cm2·sec)。
(4)(1)所述的磨削水处理装置，其中，
脱水槽具有比周边底部向上侧突出的中央底部，
在排水管或者排水管的周围包括磨削水导入导向件，该磨削水导入导 向件延伸至比中央底部的最上部低的位置，将磨削水导至中央底部。
(5)(4)所述的磨削水处理装置，其中，
过滤器具有比磨削水导入导向件的内径大的开口，
开口在过滤器与磨削水导入导向件之间具有如下大小的间隙：当在脱 水槽的内部积攒了磨削屑时，使无法被过滤器过滤完的磨削水与磨削水中 所含的磨削屑一起通过。
(6)(1)所述的磨削水处理装置，其包括：插入过滤器开口的、围绕排 水管的筒状部件，该筒状部件从过滤器向下侧突出。
(7)(6)所述的磨削水处理装置，其中，排水管的下侧开口与筒状部件 的下侧开口相比更加位于下侧。
(8)(1)所述的磨削水处理装置，其中，过滤器呈平面形状，其位置关 系相对于脱水槽的旋转轴大致为垂直方向。
