申请日2007.11.30
公开(公告)日2009.04.08
IPC分类号C02F3/00; C02F3/10
摘要
本实用新型公开了一种多元微生物综合生化饮水处理池。其特征是：(1)在构造上包括处理池含各功能分池，各类附加回流喷射装置，网状软性填料，以及进水口，出水口，集水槽，回流排污管。其中采用旋转式进气水及池道上的回流喷射装置、具曝气、给料、搅拌沉淀、控制微生物生长一体化综合功能;(2)在设置设施上采用多级次的组合，这些设置设施供各级次多元微生物，交叉地实施动态生化反应与静态生化反应;满足微生物生化反应的靶向选择性，使净化深度逐级次地从大分子到小分子，直至10μm级的“超级病菌”。实施多元的、深层次、综合净化饮用水处理。具有工艺灵活，净化深度大，结构简约，节省能源，节省资金，降低成本，工作效率高，确保饮用水安全可靠。它有效地解决了多元微生物综合生化与深度净化饮水处理问题。它适用于不同规模、不同净化深度要求、不同饮水源的水处理。可以标准化、工厂化生产。
权利要求书

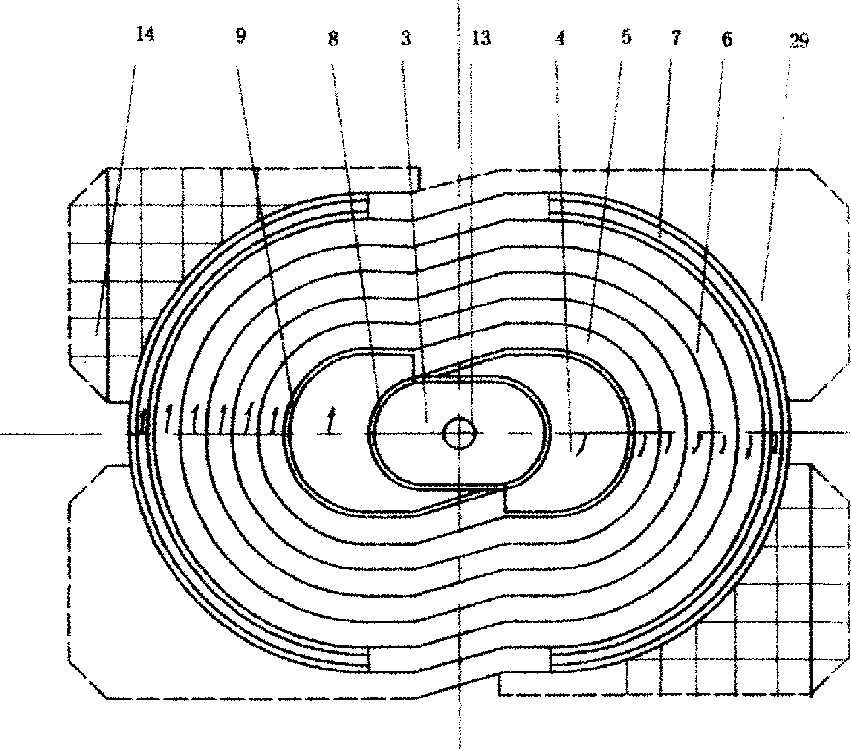

1、一种多元微生物综合生化饮水处理池，包括环形气水进水喷射装置(19)、原水进口 (1)，出水口(2)，排污管(13，32，12)回流给料喷射装置(15)，生物填料装置(27)和 泵阀构件(17，21，22)，动态生物沉淀池(3)，多级次的静态生物滤池(4)，多级次的串联 式纤维网状软件性填料(27)，二级沉淀池(7)以及溢流槽(8，9，29)和相关泵阀构件; 其特征在于所说的处理池是长圆形、或矩形，其上复盖透光透气轻质膜料(33)，生化池道(5， 6)绕中心池(3，4)周围作螺旋式环形进动，各功能分池底面有回流排污装置(11，13、31、 32、12)，附加装置有环形气水进水喷射喷射装置(19)，气水回流喷射装置(15，17)，多级 的串联式纤维网状软性填料(27)，二级沉淀池生化消毒杀菌(7)。
2、根据权利要求1所述的多元微生物综合生化饮水处理池，其特征在于所说的动态生物 沉淀池(3)，沿池壁采用环形气水进水喷射喷射装置(19)，形成环向间隔设置。
3、根据权利要求1所述的多元微生物综合生化饮水处理池，其特征在于所说的间隔设置 的气水回流喷射装置(15)，沿处理池横跨于动态生化池道(5)上，形成沿池道纵向间隔设 置。
4、根据权利要求1所述的多元微生物综合生化饮水处理池，其特征在于所说的静态生化 区(6)，用于综合生化反应附着载体固家的多级次设置的串联式纤维网状软性填料装置(27)， 沿池道纵向间隔设置。
说明书
多元微生物综合生化饮水处理池
技术领域
本实用新型涉及饮用水的处理。具体地说是一种多元微生物综合生化与深度净化饮水处 理池。
背景技术
现有的饮用水处理池，内容各异，繁简不同，功能较全的饮用水处理池通常按工艺要求 将不同功能的反应池分开设置，然后再拼组运行。此中就单一的生化反应池而言，由于理论 滞后，措施不力，净化深度不够充分，因而得不到有效利用和安全保障，从总体上看存在着 设施复杂，造价高，资源浪费，运行成本大，饮用水安全性得不到满意的保障等问题。
发明内容
本实用新型的目的是要提出一种综合性能良好、安全、优质、绿色环保的多元微生物综 合生化与深度净化饮水处理池。它基于微生物的广泛性、可驯化性、生化的平衡性和靶向选 择性反应，采用将各功能分池共建于一体内，有利于微生物逐级地、综合地实现生化广度和 净化深度措施的安全和采用。
本发明的多元微生物综合生化饮水处理池包括处理池、原水进口，出水口，排污管，进 水喷射装置，回流给料喷射装置，生物填料装置和泵阀构件。其特征有：
1、一种多元微生物综合生化饮水处理池。包括环形气水进水喷射装置(19)、原水进口 (1)，出水口(2)，排污管(13，32，12)回流给料喷射装置(15)，生物填料装置(27)和 泵阀构件(17，21，22)，动态生物沉淀池(3)，多级次的静态生物滤池(4)，多级次的串联 式纤维网状软件性填料(27)，二级沉淀池(7)以及溢流槽(8，9，29)和相关泵阀构件; 其特征在于所说的处理池是长圆形、或矩形，其上复盖透光透气轻质膜料(33)，生化池道(5， 6)绕中心池(3，4)周围作螺旋式环形进动，各功能分池底面有回流排污装置(11，13、31、 32、12)，附加装置有环形气水进水喷射喷射装置(19)，气水回流喷射装置(15，17)，多级 的串联式纤维网状软性填料(27)，二级沉淀池生化消毒杀菌(7)。
2、根据特征1所述的多元微生物综合生化饮水处理池，其特征在于所说的动态生物沉淀 池(3)，沿池壁采用环形气水进水喷射喷射装置(19)，形成环向间隔设置。
3、根据特征1所述的多元微生物综合生化饮水处理池，其特征在于所说的间隔设置的气 水回流喷射装置(15)，沿处理池横跨于动态生化池道(5)上，形成沿池道纵向间隔设置。
4、根据特征1所述的多元微生物综合生化饮水处理池，其特征在于所说的静态生化区 (6)，用于综合生化反应附着载体固家的多级次设置的串联式纤维网状软性填料装置(27)， 沿池道纵向间隔设置。
本实用新型的多元微生物综合生化饮水处理池积极效果是：
1、由于饮水处理池中布满蜿蜒的单向池道及设施，便于组合多元微生物逐级地综合生化 反应;池道内间隔地设置有多级次供微生物附着生长的活性悬浮颗料活动载体及软性填料固 定载体，分别进行相互结合、相互互补的动态与静态生化反应;其中加入靶向选择生化反应 的特种超级酶菌，最后彻底地吸附杀灭直至超级小分子，如10μm级的“超级病菌”，确保饮 用水的安全可靠。实现高效、彻底、安全、绿色环保的处理。
2、由于饮水处理池中布满蜿蜒的螺旋式环形池道进行水平推流，兼有逐级曝气、回流、 给料、加药、反冲洗等功能的装置，易于控制多级次微生物生长的质量与数量的变化。
3、由于饮水处理池中布满蜿蜒的螺旋式环形池道，通过各级溢流槽的控制可以对顺时向、 逆时向的池道或功能分池进行轮流切换，便于在不仃水条件下进行扦查、植菌、清洗、维修、 安装，确保水池稳定的工作状态。
4、由于饮水处理池中布满向上敞开的蜿蜒的螺旋式环形池道，复盖着透光，透气的轻质 薄膜，利用阳光制造温室，利于微生物生长，还具有防风沙，防污染，创造干净卫生环境。
5、饮水处理池工艺灵活，净化深度大，安全可靠，结构合理，设施简约，投资省，运行 费用低，管理集中方便;它适用于不同规模、不同水源的多种饮水处理。还可配套进行标准 化、工厂化生产。
