申请日2007.11.16
公开(公告)日2009.05.20
IPC分类号F24D3/02; F24D3/18; F24D3/10
摘要
本发明公开了一种城市自来水及污水管网冷热源交换节能系统，以利用自来水及污水在不同季节储存和提供热源或冷源。本发明城市自来水管网冷热源交换节能系统包括自来水管网(1)、若干用户端(5)，所述用户端(5)包括用户进水管(51)、水源热泵(52)，所述水源热泵(52)的一侧接入所述自来水管网(1)并通过自来水进行热交换。本发明城市污水管网冷热源交换节能系统包括污水管网(6)、若干用户端(5)，所述用户端(5)包括水源热泵(52)，所述水源热泵(52)的一侧接入所述污水管网(6)并通过污水进行热交换。本发明可广泛应用于节能领域。
权利要求书

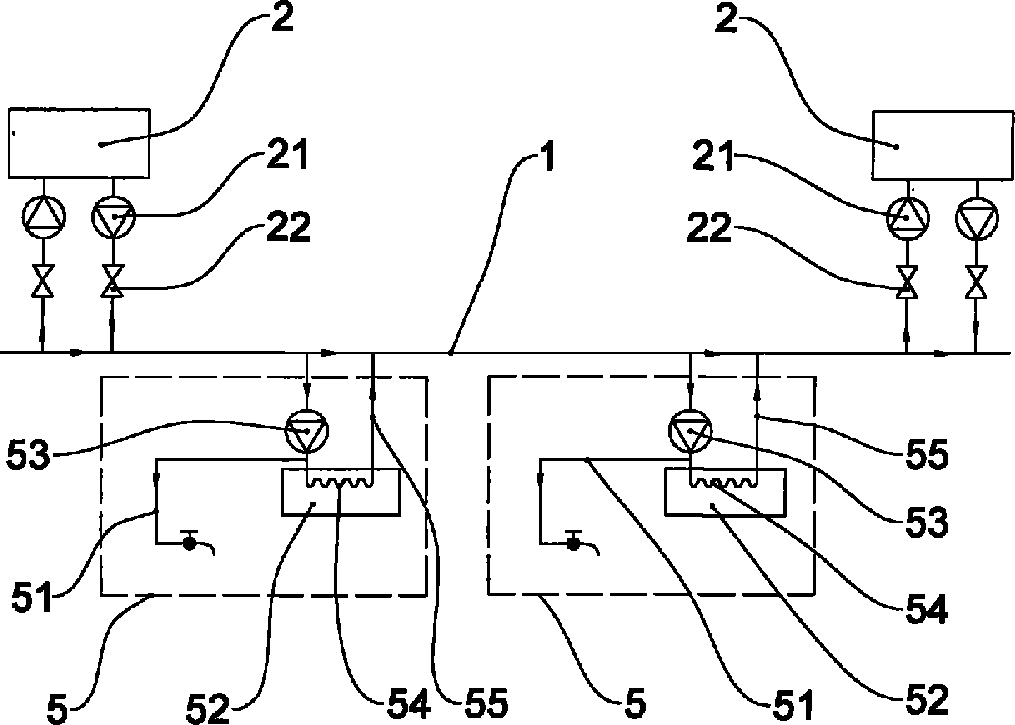

1、一种城市自来水管网冷热源交换节能系统，包括自来水管网(1)、若干用 户端(5)，所述用户端(5)包括用户进水管(51)、水源热泵(52)，其 特征在于：所述水源热泵(52)的一侧接入所述自来水管网(1)并通过 自来水进行热交换。
2、根据权利要求1所述的城市自来水管网冷热源交换节能系统，其特征在 于：所述水源热泵(52)的换热部件(54)通过用户进水管(51)、用户 回水管(55)接入所述自来水管网(1)。
3、根据权利要求2所述的城市自来水管网冷热源交换节能系统，其特征在 于：所述用户端(5)还包括增压装置(53)。
4、根据权利要求3所述的城市自来水管网冷热源交换节能系统，其特征在 于：所述增压装置(53)为水泵。
5、根据权利要求1所述的城市自来水管网冷热源交换节能系统，其特征在 于：所述城市自来水管网冷热源交换节能系统还包括储能装置(2)，所述 储能装置(2)接入所述自来水管网(1)。
6、根据权利要求5所述的城市自来水管网冷热源交换节能系统，其特征在 于：所述储能装置(2)通过泵送装置(21)及阀门(22)与所述自来水 管网(1)相连接。
7、根据权利要求5所述的城市自来水管网冷热源交换节能系统，其特征在 于：所述储能装置(2)为蓄水池。
8、一种城市污水管网冷热源交换节能系统，包括污水管网(6)、若干用户端 (5)，所述用户端(5)包括水源热泵(52)，其特征在于：所述水源热泵 (52)的一侧接入所述污水管网(6)并通过污水进行热交换。
9、根据权利要求8所述的城市污水管网冷热源交换节能系统，其特征在于：
所述水源热泵(52)的换热部件(54)直接放置于所述污水管网(6)中。
10、根据权利要求8所述的城市污水管网冷热源交换节能系统，其特征在于：
所述城市污水管网冷热源交换节能系统还包括污水池(61)，所述水源热 泵(52)的换热部件(54)直接放置于所述污水池(61)中。
说明书
城市自来水及污水管网冷热源交换节能系统
技术领域
本发明涉及一种城市自来水及污水管网冷热源交换节能系统。
背景技术
现有的城市自来水管网和污水管网只承担输送自来水和污水的功能。同 时，城市中很多单位如酒店、工厂等有大量的废热或冷量不能被本单位使用 而浪费，而另一些单位如酒店、家庭、洗衣店等则需要热量用于制热水或需 要冷量制冷。若使用自来水管网或污水管网将一个单位多余的热量或冷量进 行输送，以供其他单位使用，则可以实现充分利用资源和冷热量调剂，进而 达到节能的效果。目前，世界上还没有这样的利用城市自来水及污水管网进 行冷热源交换的节能系统。
发明内容
本发明所要解决的一个技术问题是克服现有技术的不足，提供一种城市 自来水管网冷热源交换节能系统，以利用自来水在不同季节储存和提供热源 或冷源。
本发明所要解决的另一个技术问题是克服现有技术的不足，提供一种城 市污水管网冷热源交换节能系统，以利用污水在不同季节储存和提供热源或 冷源。
本发明城市自来水管网冷热源交换节能系统所采用的技术方案是：本发 明城市自来水管网冷热源交换节能系统包括自来水管网、若干用户端，所述 用户端包括用户进水管、水源热泵，所述水源热泵的一侧接入所述自来水管 网并通过自来水进行热交换。
所述水源热泵的换热部件通过用户进水管、用户回水管接入所述自来水 管网。
所述用户端还包括增压装置。
所述增压装置为水泵。
所述城市自来水管网冷热源交换节能系统还包括储能装置，所述储能装 置接入所述自来水管网。
所述储能装置通过泵送装置及阀门与所述自来水管网相连接。
所述储能装置为蓄水池。
本发明城市污水管网冷热源交换节能系统所采用的技术方案是：本发明 城市污水管网冷热源交换节能系统包括污水管网、若干用户端，所述用户端 包括水源热泵，所述水源热泵的一侧接入所述污水管网并通过污水进行热交 换。
所述水源热泵的换热部件直接放置于所述污水管网中。
所述城市污水管网冷热源交换节能系统还包括污水池，所述水源热泵的 换热部件直接放置于所述污水池中。
本发明的有益效果是：由于本发明城市自来水管网冷热源交换节能系统 包括自来水管网、若干用户端，所述用户端包括用户进水管、水源热泵，所 述水源热泵的一侧接入所述自来水管网并通过自来水进行热交换，本发明城 市污水管网冷热源交换节能系统包括污水管网、若干用户端，所述用户端包 括水源热泵，所述水源热泵的一侧接入所述污水管网并通过污水进行热交换， 无论对于城市自来水管网还是污水管网，本发明通过所述水源热泵使沿自来 水管网或污水管网的单位从自来水或污水中取出热量或冷量，或将多余的热 量或冷量排放到自来水或污水中以供下游单位使用，使用单位如家庭等从水 网中抽取自来水，并同时抽取其中的热量或冷量进行采暖、制热水或制冷， 抽取的自来水除一部分消耗用作生活用水等外，另一部分则将该单位多余的 热量或冷量通过用户回水管道携带到自来水网中，下游单位的使用过程也如 上游单位，本发明利用自来水或污水蓄热或蓄冷，不需要增加太多的能耗， 就可节约巨量的能量，故本发明节约能源，能够利用自来水或污水在不同季 节储存和提供热源或冷源。
