申请日2007.11.28
公开(公告)日2008.08.20
IPC分类号G01N21/17; G01N15/06
摘要
本实用新型涉及提供一种水处理系统的水浊度测量装置，包括红外发光二极管安装在L形支架一边，红外光敏感器件安装在L形支架另一边。转叶安装在转轴上，转轴固定在L形支架上。装置工作时，红外发光二极管发出的红外线光经水中的微小固体颗粒反射到红外光敏感器件。通过红外光敏感器件的输出就可判断水中的微小固体颗粒的多少即浊度。同时在水流的作用下，转叶在转轴上旋转，不断地清洗红外发光二极管和红外光敏感器件的发射接收表面。达到能长期工作同时不会因表面结垢产生测量误差的目的。
权利要求书

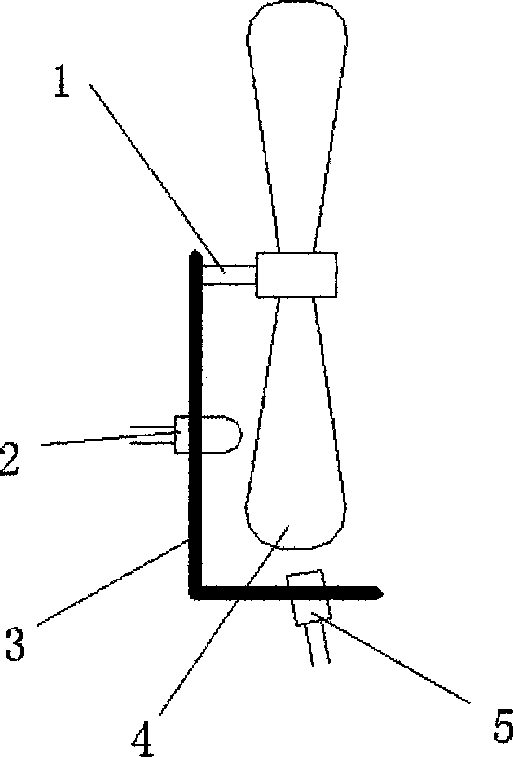

1、一种水处理系统的水浊度测量装置，包括转轴、红外发光二极管、L形 支架、转叶、红外光敏感器件，其特征是：红外发光二极管安装在L形支架一 边，红外光敏感器件安装在L形支架另一边。转叶安装在转轴上，转轴固定在L 形支架上。
说明书
水处理系统的水浊度测量装置
技术领域
本实用新型涉及一种水浊度测量装置，特别涉及一种水处理系统的水浊度 测量装置。
背景技术
目前，在水处理系统中广泛使用水浊度测量装置。现在使用的水浊度测量 装置普遍存在由于传感器表面结垢而产生测量误差的问题。
发明内容
本实用新型的目的在于克服上述缺点，提供一种结构简单、使用寿命长、 不怕粘污的精确水浊度测量装置。
本实用新型水处理系统的水浊度测量装置采用的技术方案是：红外发光二 极管安装在L形支架一边，红外光敏感器件安装在L形支架另一边。转叶安装 在转轴上，转轴固定在L形支架上。装置工作时，红外发光二极管发出的红外 线光经水中的微小固体颗粒反射到红外光敏感器件。通过红外光敏感器件的输 出就可判断水中的微小固体颗粒的多少即浊度。同时在水流的作用下，转叶在 转轴上旋转，不断地清洗红外发光二极管和红外光敏感器件的发射接收表面。 达到能长期工作同时不会因表面结垢产生测量误差的目的。
本实用新型的有益效果是：结构简单，容易制造，使用寿命长。二次仪表 电路配套容易，测量精确，电功耗小。简单、安全、可靠。
