申请日2007.11.28
公开(公告)日2008.08.20
IPC分类号F21V31/00; F21V29/00; F21V15/00; C02F1/32
摘要
本实用新型涉及提供一种紫外线水处理消毒系统灯管组装置，包括空心通气管弯头一端连接并穿过浮箱，空心通气管另一端连接密封箱。竖立的石英玻璃套管一端连接浮箱，另一端插入并连接密封箱，紫外线灯管放置在石英玻璃套管内，石英玻璃套管的底端放在绝缘垫上。浮箱上设置通气孔。装置工作时，由于紫外线灯管发热，在紫外线灯管与石英玻璃套管之间的空气会向上流动，带动装置中的空气从空心通气管的弯头进入密封箱，通过紫外线灯管与石英玻璃套管之间到达浮箱内，在从通气孔排出。于是流动的空气能够对装置进行冷却和将渗漏的水以水蒸汽的形式带出密封箱，达到装置长期防水工作的目的。
权利要求书

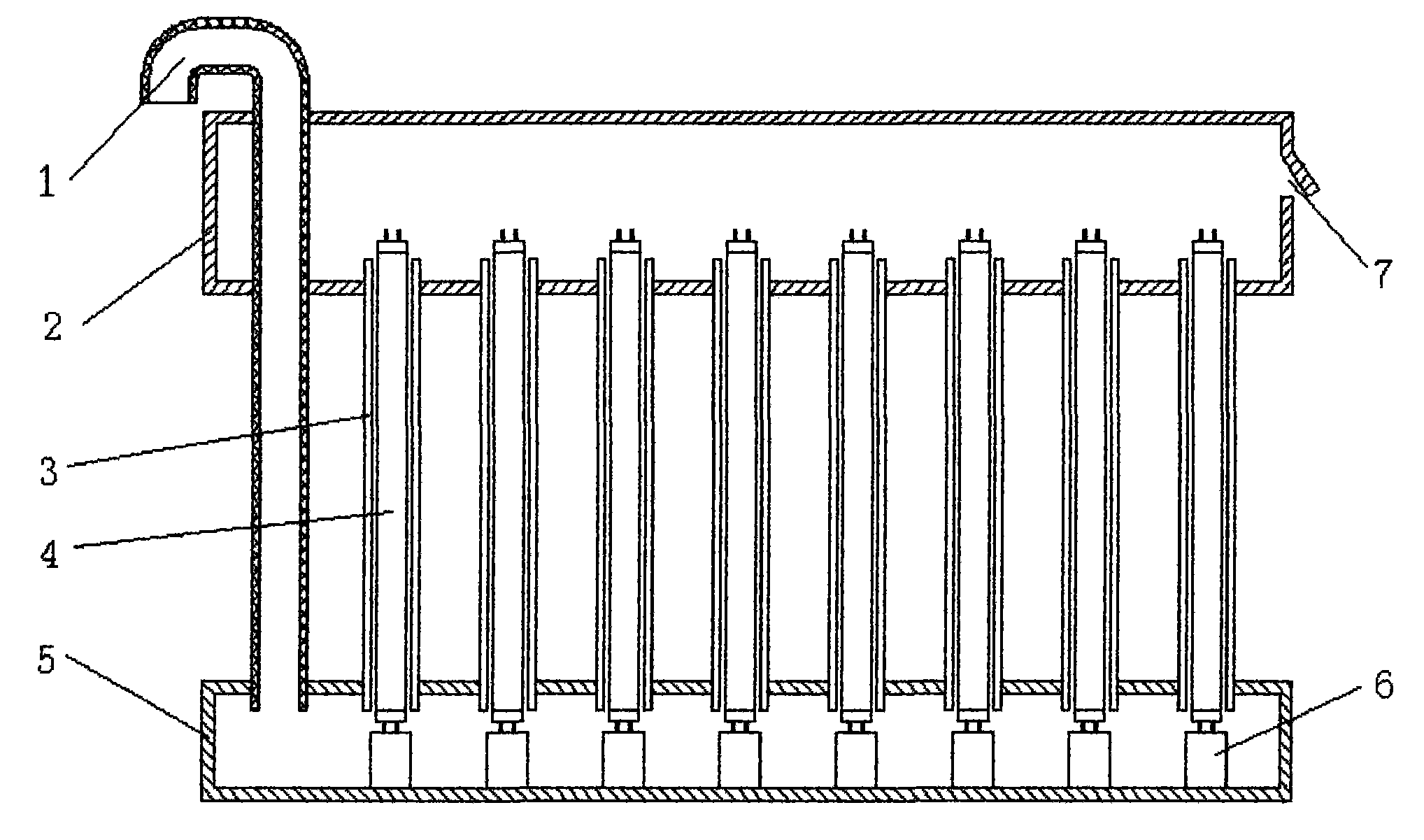

1、一种紫外线水处理消毒系统灯管组装置，包括空心通气管、浮箱、石英玻璃 套管、紫外线灯管、密封箱、绝缘垫、通气孔部分，其特征是：空心通气管弯 头一端连接并穿过浮箱，空心通气管另一端连接密封箱，竖立的石英玻璃套管 一端连接浮箱，另一端插入并连接密封箱，紫外线灯管放置在石英玻璃套管内， 石英玻璃套管的底端放在绝缘垫上，浮箱上设置通气孔。
说明书
紫外线水处理消毒系统灯管组装置
技术领域
本实用新型涉及一种灯管组装置，特别涉及一种紫外线水处理消毒系统灯 管组装置。
背景技术
目前，紫外线水处理消毒密封采用的是硅玻璃胶的堵水密封装置。采用这 种方法的密封装置其原理是将水堵在密封体系之外，对于不可避免的微小渗漏 水就会累积在密封体系之中而无法处理，最后危及紫外线灯管的工作。
发明内容
本实用新型的目的在于克服上述缺点，提供一种结构简单、使用寿命长、 能够进行排水维护的紫外线水处理消毒密封装置。
本实用新型多节电容式液位测量装置采用的技术方案是：空心通气管弯头 一端连接并穿过浮箱，空心通气管另一端连接密封箱。竖立的石英玻璃套管一 端连接浮箱，另一端插入并连接密封箱，紫外线灯管放置在石英玻璃套管内， 石英玻璃套管的底端放在绝缘垫上。浮箱上设置通气孔。装置工作时，由于紫 外线灯管发热，在紫外线灯管与石英玻璃套管之间的空气会向上流动，带动装 置中的空气从空心通气管的弯头进入密封箱，通过紫外线灯管与石英玻璃套管 之间到达浮箱内，在从通气孔排出。于是流动的空气能够对装置进行冷却和将 渗漏的水以水蒸汽的形式带出密封箱，达到装置长期防水工作的目的。
本实用新型的有益效果是：结构简单，容易制造。
