申请日2007.03.27
公开(公告)日2008.02.20
IPC分类号E03C1/12; E03B11/02; G05D9/12
摘要
本实用新型公开了一种全自动废水再利用装置，属于水处理装置;旨在提供一种使用方便、能够自动控制水位的废水处理装置。它包括水箱;所述水箱为安装在高位且底部设有出水管(8)的净水箱(1)和安装在低位的污水箱(11)，两污水箱内均固定有底部设有通孔的隔板(2)，在该通孔处设有滤板(7);两污水箱的底部均安装有排污管(6)，安装在污水箱(11)中的潜水泵(12)通过管道(5)与固定在净水箱(1)上的进水管(4)连通;安装在净水箱(1)和污水箱(11)中的水位控制装置(3)分别通过导线与潜水泵(12)电连接。本实用新型结构简单、使用方便，无水满溢出之患，是一种理想的家庭废水处理装置。
权利要求书
1.一种全自动废水再利用装置，包括水箱;其特征在于：所述水箱为 安装在高位且底部设有出水管(8)的净水箱(1)和安装在低位的污水箱 (11)，净水箱(1)和污水箱(11)内均固定有底部设有通孔的隔板(2)， 在该通孔处设有滤板(7);净水箱(1)和污水箱(11)的底部均安装有排 污管(6)，安装在污水箱(11)中的潜水泵(12)通过管道(5)与固定在 净水箱(1)上的进水管(4)连通;安装在净水箱(1)和污水箱(11)中 的水位控制装置(3)分别通过导线与潜水泵(12)电连接。
2.根据权利要求1所述的全自动废水再利用装置，其特征在于：在所 述通孔的两侧设有滑槽(9)，滤板(7)插装在滑槽(9)中。
3.根据权利要求1或2所述的全自动废水再利用装置，其特征在于： 污水箱(11)的上半部设有溢流管(10)，出水管(8)、排污管(6)上均 设有阀门。
说明书
全自动废水再利用装置
技术领域：本实用新型涉及一种废水处理装置，尤其涉及一种家庭生 活废水处理装置。
背景技术：我国是一个水资源严重匮乏的国家，在许多地区缺水情况 已十分严重，因此节约用水已成为当之务急的一个重大课题。然而，目前 城镇居民在冲洗拖布或便池时大多采用洁净的自来水，而家庭中本可以再 次利用的大量洗衣、洗菜等洗涤废水却被白白的排放掉，既增加了家庭的 开支、又造成了水资源的极大浪费。为了节约用水，目前许多家庭都是简 单地采用一个蓄水箱或水池来存放废水。由于蓄水箱大多安装在低位，污 水未经任何处理，而且水箱中也没有安装水位控制装置;因此存在冲力小、 清洁度较差以及容易水满溢出等诸多缺陷，使用起来很不方便。
发明内容：针对现有技术中存在的上述缺陷，本实用新型旨在提供一 种将家庭废水收集起来，经过沉淀、过滤处理以后作为日常洗涤用水，而 且能够自动控自水位的全自动废水再利用装置。

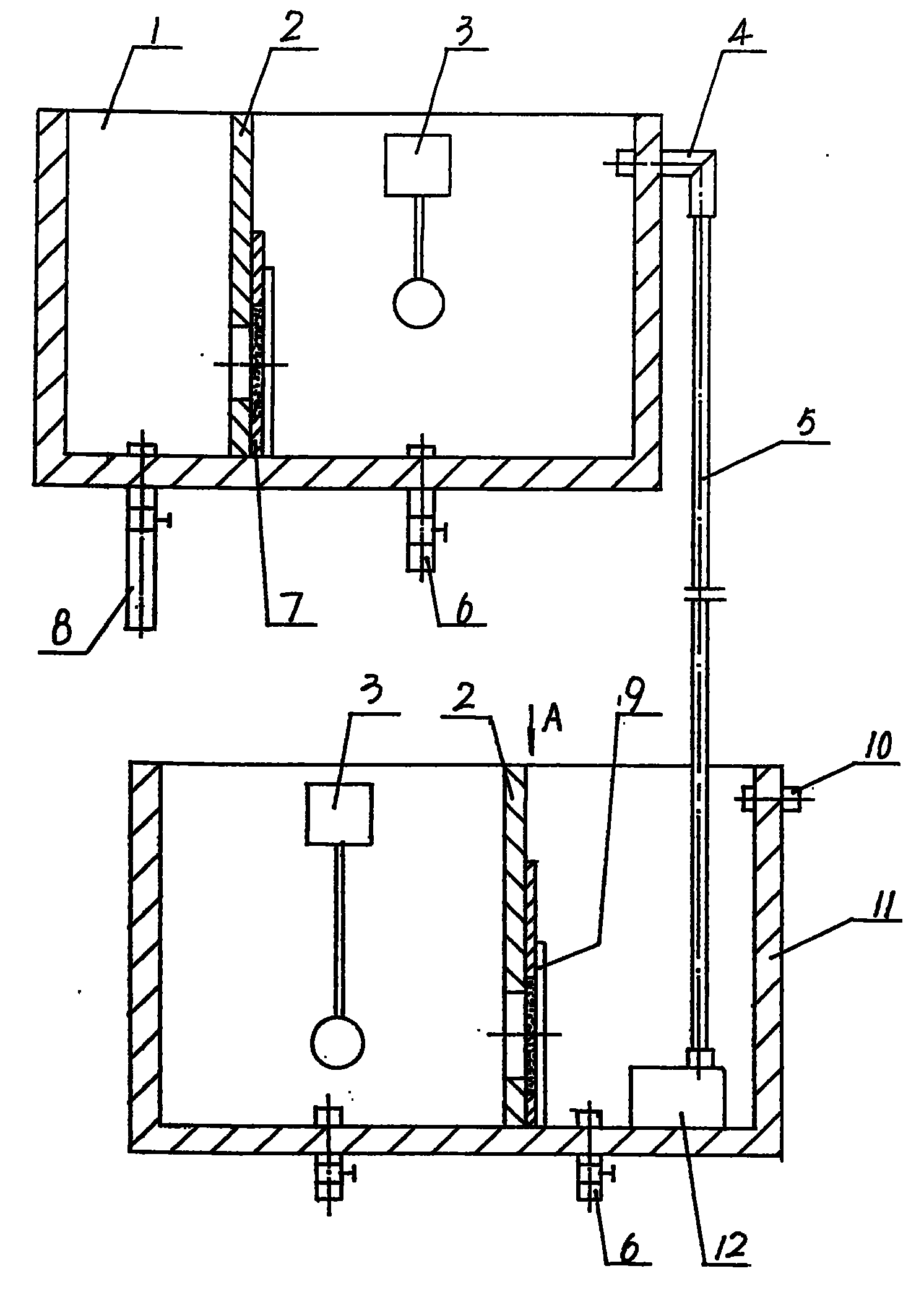

为了实现上述目的，本实用新型采用以下技术方案：它包括水箱;所 述水箱为安装在高位且底部设有出水管的净水箱和安装在低位的污水箱， 净水箱和污水箱内均固定有底部设有通孔的隔板，在该通孔处设有滤板; 净水箱和污水箱的底部均安装有排污管，安装在污水箱中的潜水泵通过管 道与固定在净水箱上的进水管连通;安装在净水箱和污水箱中的水位控制 装置分别通过导线与潜水泵电连接。
在所述通孔的两侧设有滑槽，滤板插装在滑槽中;污水箱的上半部设 有溢流管，出水管、排污管上均设有阀门。
本实用新型由于将传统的一个蓄水箱改为了高、低位安装的两个蓄水 箱，并利用水泵将水从低位水箱提升到高位水箱，而且在水箱中安装了过 滤装置和水位控制装置;因此有效地克服了传统装置水压小、清洁度差以 及容易水满溢出等缺陷;使用起来十分方便。
