申请日2007.01.23
公开(公告)日2008.01.16
IPC分类号C02F9/02; C02F1/50; C02F1/28
摘要
本实用新型属于节水的技术领域，具体是一种污水净化节水器，提供了一种净化过滤处理效果好，回收利用率高的污水净化节水器。污水净化节水器，包括过滤箱、储水箱，过滤箱内设有过滤装置，其中：用水容器的下水口与横穿过滤箱的排水管相连，排水管上开有污水溢出口，排水管下方设置过滤装置，过滤装置自上而下包括：固定于过滤箱体的砂网复合过滤层、设于过滤箱及储水箱相连壁上通孔内的活性炭架，过滤箱体底部开有排污口。储水箱内设有水泵，水泵与二次用水装置的进水口连接，储水箱底部开有排污口。本实用新型的有益效果：其很大程度地降低了家庭用水量，实现水资源的多次利用;过滤效果好，降低了家庭水管管路的故障发生率。
权利要求书

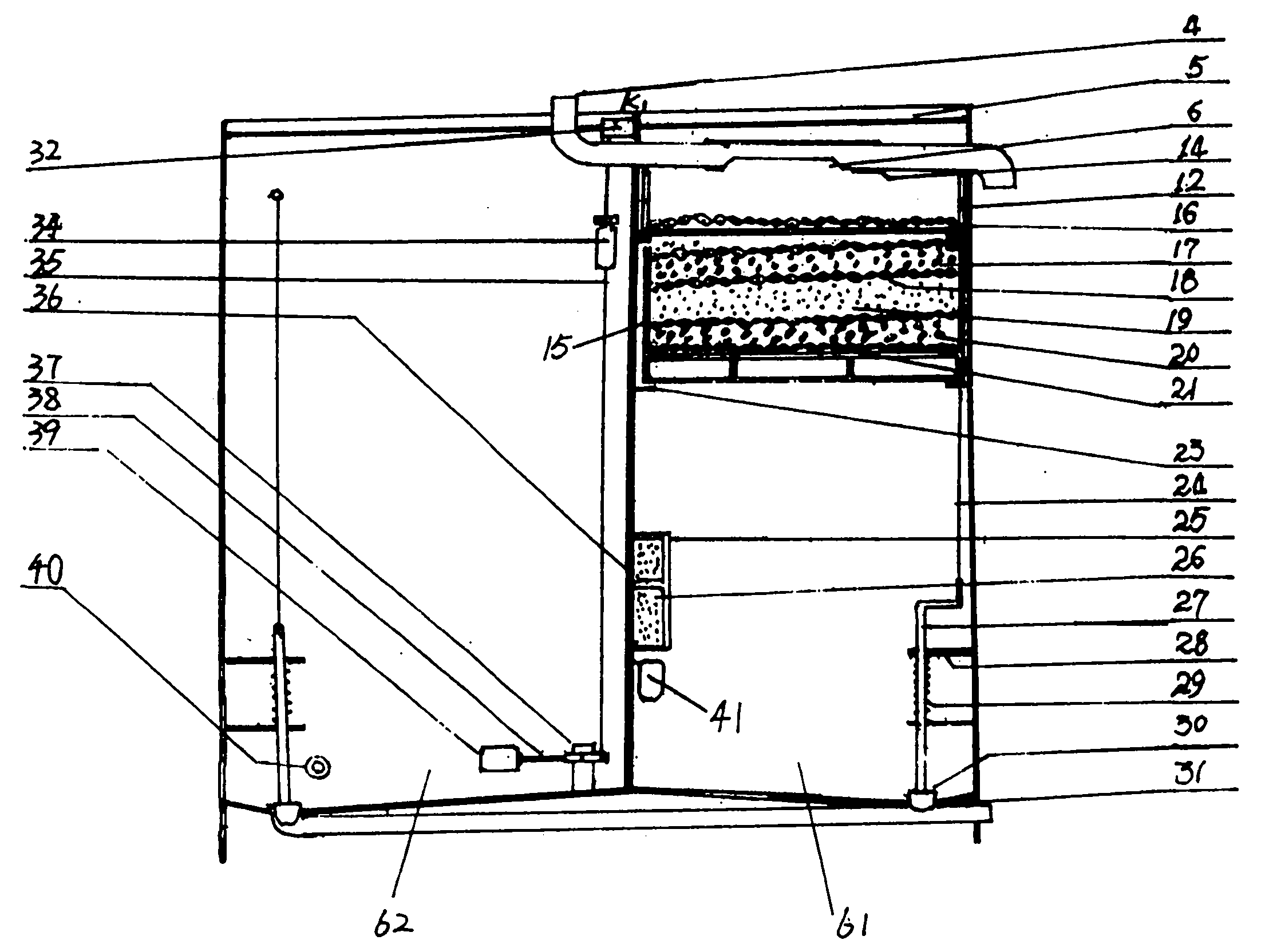

1.一种污水净化节水器，包括与用水容器(3)的下水口(22)连接的过 滤箱(61)、与过滤箱(61)相连设置的储水箱(62)，过滤箱(61)内设有过 滤装置，其特征在于
a、用水容器(3)的下水口(22)与横穿过滤箱(61)的排水管(4)相连， 排水管(4)上开有污水溢出口(6)，排水管(4)下方设置过滤装置，过滤装 置自上而下包括：固定于过滤箱(61)箱体的砂网复合过滤层、设于过滤箱(61) 及储水箱(62)相连壁上通孔内的活性炭架(25)，活性炭架(25)内装有活性 炭(26)，过滤箱(61)底部开有排污口(31)，排污口(31)处于过滤箱(61) 底部最低处，排污口(31)内设置排污口塞(30);
b、储水箱(62)内设有水泵(51)，水泵(51)与二次用水装置的进水口 连接，储水箱(62)底部开有排污口，排污口处于储水箱底部最低处，排污口 内设置排污口塞。
2.根据权利要求1所述的污水净化节水器，其特征在于下水口(22)内设 置滤网兜(63)，过滤箱(61)及储水箱(62)箱体上挂设的漂白粉袋(41)， 漂白粉袋(41)内装有漂白粉。
3.根据权利要求1所述的污水净化节水器，其特征在于排水管(4)自由 端伸出过滤箱(61)，其上污水溢出口(6)外套污水进出开关(14)，污水进出 开关(14)与联动轮(43)的大轮通过带连接，联动轮(43)的小轮与主动轮 (64)通过带连接，主动轮(64)与设于过滤箱(61)箱体之外的污水进出开 关旋钮(7)通过污水进出开关轴(42)连接，污水进出开关旋钮(7)上接设 有提拉手柄(1)的提拉杆(2)。
4.根据权利要求1所述的污水净化节水器，其特征在于砂网复合过滤层通 过上、下两个滤网箱固定在过滤箱(61)箱体上，上滤网箱(12)内装有一层 滤网(16)，下滤网箱(15)内自上而下依次装有滤网、40目石英砂(17)、双 层滤网(18)、60目石英砂(19)、滤网、大粒石子托料(20)、底层滤网(21)。
5.根据权利要求1所述的污水净化节水器，其特征在于储水箱(62)及过 滤箱(61)内的排污口(31)都与装于箱体底部的箱底排污管(13)连通，排 污口(31)内的排污口塞(30)都与各自的排污口塞拉杆(27)、排污开关拉绳 (24)、排污开关旋钮(8)依次连接，排污口塞拉杆(27)上套有弹簧(29)， 弹簧(29)一端安装于托架(23)，托架(23)固定在箱体上。
6.根据权利要求1所述的污水净化节水器，其特征在于储水箱(62)设置 电器柜(65)，水泵(51)装于电器柜(65)内，水泵(51)由电机(49)驱动， 二次用水装置包括马桶水箱(58)和冲洗池，水泵(51)进水口连接三通转换 器第一个接口(a)，三通转换器第二个接口(b)连接外来水源，三通转换器第 三个接口(c)与储水箱出水口(40)相接通;水泵(51)出水口连接四通转换 器第一个接口(a′)，四通转换器第二个接口(b′)与过滤箱(61)相接通，四通 转换器第三个接口(c′)与马桶水箱(58)相连通，四通转换器第四个接口(d′) 与冲洗池水管相连通，三通转换器(53)和四通转换器(56)的转换开关通过 连杆(52)互相连接，连杆(52)一端设有转换器拉手(57)。
7.根据权利要求1所述的污水净化节水器，其特征在于储水箱(62)下部 安装浮瓶(39)，浮瓶(39)通过限位器开关拉线(35)与串接于电机(49)供 电回路中的限位器开关K1(32)相连接，限位器开关拉线(35)上设置螺纹式 限位调节器(34)。
8.根据权利要求6所述的污水净化节水器，其特征在于马桶水箱(58)内 也设置浮瓶，浮瓶通过控制开关线与串接于电机供电回路中的冲厕自动控制开 关K2(59)相连接，冲厕自动控制开关K2(59)并联有泵水开关K3(60)。
9.根据权利要求6所述的污水净化节水器，其特征在于四通转换器第三个 接口(c′)与马桶水箱(58)相连通的管路上设置止回阀(55)。
10.根据权利要求1至9之一所述的污水净化节水器，其特征在于过滤箱 (61)箱体上部开有清洗滤材密封门(10)，内部涂设防藻材料层。
说明书
污水净化节水器
技术领域
本实用新型属于节水的技术领域，具体是一种污水净化节水器。
背景技术
目前，水资源问题已经成为全球共同关注的问题。而现有家庭污水处理再 利用装置，多数过滤效果不甚理想，而且水的回收利用率低。
发明内容
本实用新型提供了一种净化过滤处理效果好，回收利用率高的污水净化节 水器。
本实用新型采用如下的技术方案实现：污水净化节水器，包括与用水容器 的下水口连接的过滤箱、与过滤箱相连的储水箱，过滤箱内设有过滤装置，其 中：
用水容器的下水口与横穿过滤箱的排水管相连，排水管上开有污水溢出口， 排水管下方设置过滤装置，过滤装置自上而下包括：固定于过滤箱体的砂网复 合过滤层、设于过滤箱及储水箱相连壁上通孔内的活性炭架，活性炭架内装有 活性炭，过滤箱体底部开有排污口，排污口处于水箱底部最低处，排污口内设 置排污口塞。
储水箱内设有水泵，水泵与二次用水装置的进水口连接，储水箱底部开有 排污口，排污口处于水箱底部最低处，排污口内设置排污口塞。
本实用新型将居家洗碗、洗菜、洗衣服的生活污水，经一系列过滤灭菌后， 储存在有一定容积的储水箱内。当需要冲厕、洗墩布等，将储水箱内的水通过 增压泵泵到马桶水箱内或洗墩布池内，以达到解决用水、污染减排的目的。过 滤箱主要承载着网滤、砂滤、活性炭、沉淀四个功能。储水箱承载着沉淀、灭 菌、储存、输水的功能。
本实用新型的有益效果：其很大程度地降低了家庭用水量，实现水资源的 多次利用;过滤效果好，降低了家庭水管管路的故障发生率;另外本实用新型 制造成本低，对于原有用水装置改造成本低，对于新建居室安装成本也低，极 有利于普通家庭的使用，对节约用水，建设节约型社会非常有利。
