申请日2005.03.23
公开(公告)日2006.10.11
IPC分类号C02F1/30; C02F1/32
摘要

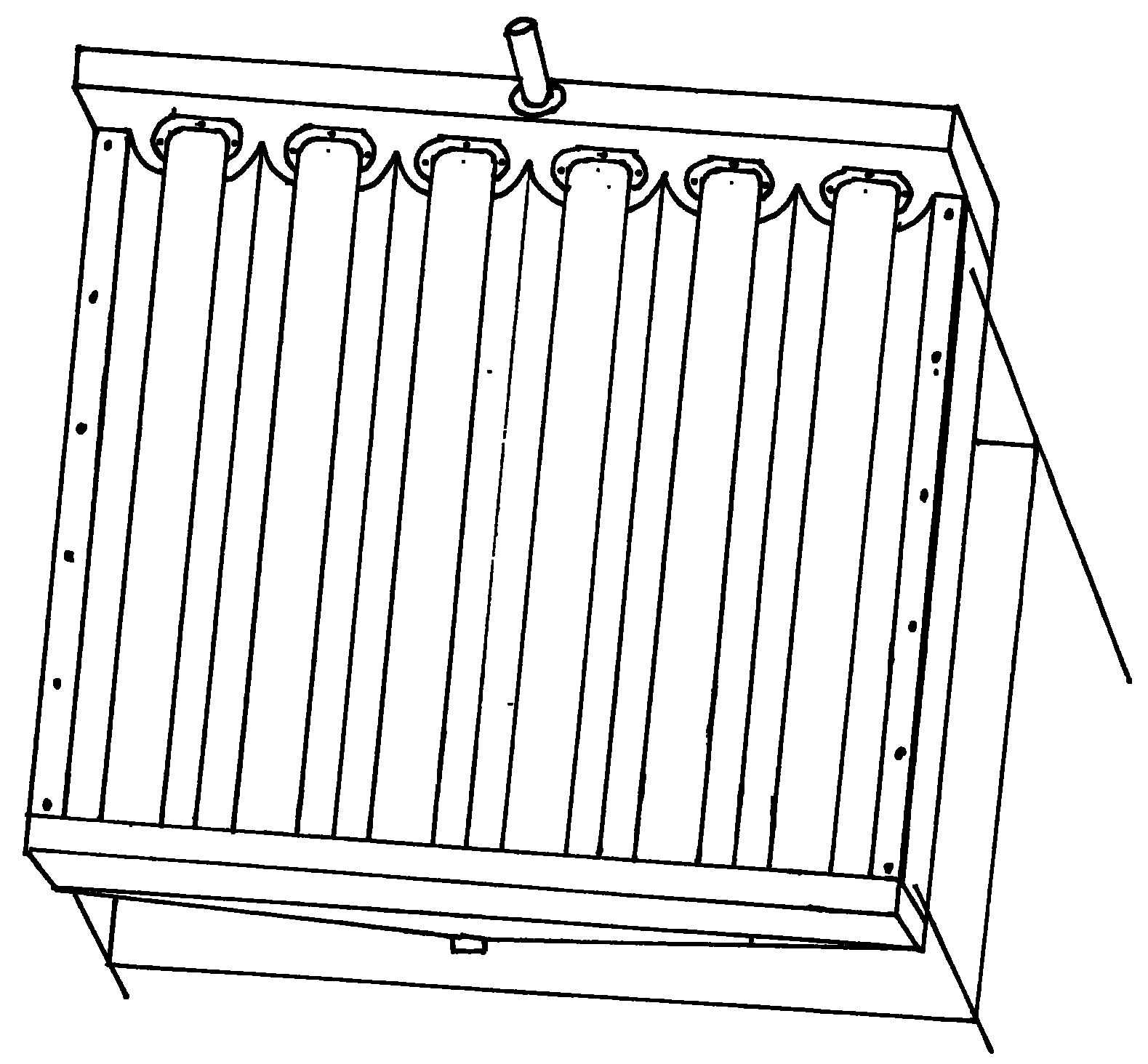

太阳能污水净化反应器，是污水处理设备，由框架机座及组装机座上的光催化透明扁管、弧形相连的阳光反射板组成。透明扁管中填充负载光催化剂的玻璃环，它摄光率高，比表面积大;阳光反射板背面设有散热翅片，可避免烈日直射下光催化透明管和内容玻璃环升温，使水流蒸发雾化，降低摄光率，影响出水质量。
权利要求书
1.一种太阳能污水净化反应器，由框架机座(1)和组装在框架 机座(1)上的光催化透明扁管(2)和弧形相连的阳光反射板(9) 构成，其特征在于：所说的框架机座(1)由上边框方管式布水槽(7) 下边框方管式集水槽(10)和框架两侧边方管(8)组成，在上边框 顶侧设进水管(5)和相连接的流量控制阀(6)，在下边框底侧设有 方锥形出水口(11)，在上下边框相对的内侧，设有上边框扁管固定 孔(14)，下边框扁管固定孔(12)。
2.根据权利要求1所述的太阳能污水净化反应器，其特征在于： 所说的光催化透明扁管(2)的末端有胶粘筛板封头(19)，管内填充 负载光催化剂的玻璃环(21)，管的前端外壁有一圈凸棱(23)，和一 块可移动筛板(22)。
3.根据权利要求1所述的太阳能污水净化反应器，其特征在于： 所说的组装在框架(1)中的光催化透明扁管(2)是将其末端装进镶 嵌于下边框扁管固定孔(12)里的防水压圈(13)中，前端加防水垫 圈(15)、凸面“O”型压板(3)，用螺钉固定于上边框扁管固定孔 (14)上。
4.根据权利要求1所述的太阳能污水 净化反应器，其特征在于： 所说的弧形相连的阳光反射板(9)的背面均布若干纵向散热翅片 (18)，两侧折边(17)分别用螺钉固定于两侧边方管(8)上。
说明书
太阳能污水净化反应器
一.技术领域
实用新型太阳能污水净化反应器，属于污水处理设备。
二.技术背景
在污水处理工程中，太阳能光催化技术倍受重视，多种太阳能聚 光式或非聚光式光催化反应器，纷纷面世，促进了污水处理技术发展。 美中不足的是，现有的太阳能反应器制造麻烦，光催化剂负载填料阻 力大，光利用系数小，无散热装置，在烈日直射下反应器升温，管内 水流受热蒸发雾化，降低摄光率，影响出水质量。
三.发明内容
本实用新型提供一种太阳能污水净化反应器，以克服现有技术摄 光率低、出水质量差之不足。本反应器由平行四边形框架机座，弧形 相连的阳光反射板和光催化透明扁管组成。扁管是无色玻璃或有机玻 璃制品，末端是胶粘筛板封头，前端绕外壁有一圈凸棱，管内填充负 载光催化剂层的玻璃环，用可移动筛板封口。把扁管组装在上下边框 之间，弧形相连的阳光反射板设在扁管下面。所说的弧形相连的阳光 反射板是用氧化铝板制作，正面经抛光处理，对阳光紫外线部分反射 率达83.2%，背面均布若干纵向散热翅片。所说的上下边框，上边框 是方管式布水槽，方管之顶侧中间设有进水管和流量控制阀，运转时 与进水管连接。下边框是方管式集水槽，底侧面设有方锥形出水口， 用软管连接通向供水装置。在上下边框相对侧各有一排在一个中心线 上的扁管固定孔，把光催化透明扁管的下端用防水压圈镶嵌于下边框 的扁管固定孔里，扁管上端加防水垫圈、凸面“O”型压板，用螺钉 组装于上边框的扁管固定孔里，而两侧边框是方管与上下边框四角相 连，构成框架机座。把弧形相连的阳光反射板用螺钉固定于框架的两 侧边框上。所说的防水压圈，圈之内面可与扁管紧密配合，环圈外侧 中心线设一圈凹槽，凹槽可牢固卡在下边框扁管固孔里。
本实用新型与现有技术相比有下述益处：
.1全机结构紧凑，部件量少，便于组装、维护，运营成本低;
2.扁管摄光面积大，可充分利用直射光和散射光激活光催化剂;
3.负载光催化剂的玻璃环透光率高，比表面积大，而且利于进行 再生工艺处理;
4.散热翅片，可避免在烈日直射下反应器升温，扁管内水流蒸发、 雾化，降低摄光率，影响出水质量。
