申请日2006.07.27
公开(公告)日2008.01.30
IPC分类号C02F1/00; C02F1/28; C02F1/52
摘要
本发明涉及一种全自动污水净化器，尤其是一种能有效地利用自身的液位压差进行反冲洗的全自动污水净化器，各功能立式配置，占地面积小，成本低，结构简单，设计合理，制造方便，能有效地利用自身的液位压差进行反冲洗，从而实现了污水净化的长期低成本正常运行。实践证明全自动污水净化器反冲洗彻底，净化污水的效果好，其运行成本低，有的原水可不加絮凝剂。
权利要求书
1.本发明一种全自动污水净化器，由(1)阀、(2)排污管、(3)箱体、(4)隔板、 (5)软体索、(6)滤网、(7)混合器、(8)阀、(9)加药器、(10)斜隔板、(11)出水管、(12) 阀、(13)支撑板组成，箱体(3)的底部左侧有排污管(2)，焊接联接，排污管(2)的 另一头装有阀(1)，螺纹联接，箱体(3)的中部装有混合器(7)，焊接联接，混合 器(7)的上部装有阀(8)，螺纹联接，阀(8)的另一端装有加药器(9)、螺纹联接， 箱体(3)的上部装有出水管(11)，焊接联接，出水管(11)的另一端上装有阀(12)，螺 纹联接，箱体(3)的内部靠混合器(7)进水口的一侧装有滤网(6)，焊接联接，隔 板(4)装在箱体(3)的底部，周边与箱体密封焊接联接，支撑板(13)装在箱体(3)的 中部，周边与箱体密封螺钉联接，软体索(5)的下端，紧固在隔板(4)上，紧固 联接，软体索(5)的上端，紧固在支撑板(13)上，紧固联接，斜隔板(10)置于箱体 (3)的上部两侧插槽内，与箱体(3)的两侧插槽活动联接，其特征在于：箱体(3) 的形状有两种，一种是方筒形，另一种是圆筒形，箱体(3)的底部也有两种形 式，一种是水平底，另一种是斜面底，斜面底的大头是朝向排污管(2)的。
2.上述的全自动污水净化器其特征在于：隔板(4)上有许多阵列的孔，在 阵列的孔的实心处中心紧固着软体索(5)的下端。
3.上述的全自动污水净化器其特征在于：支撑板(13)上也有许多阵列的孔， 孔的大小、位置与隔板(4)上阵列的孔一一相对应，并在同一轴心线上，在阵 列的孔的实心处中心紧固着软体索(5)的上端。
4.上述的全自动污水净化器其特征在于：滤网(6)为楔形丝网，楔形丝的 平面向内，朝向混合器(7)的进水口，滤网(6)的下端是开口的，滤网(6)呈两种 截面形状，一种为<线形，另一种为(线形。
5.上述的全自动污水净化器其特征在于：混合器(7)的进水管的直径≤出 水管(11)的直径。
6.上述的全自动污水净化器其特征在于：斜隔板(10)有两个品种，一种为 斜板，另一种为斜管。
说明书
全自动污水净化器
【技术领域】
本发明涉及一种全自动污水净化器，尤其是一种能有效地利用自身的 液位压差进行反冲洗的全自动污水净化器，属于污水处理、回用技术领 域。
【背景技术】
传统的污水净化系统一般均采用各个池子水平排列，占地面积大，投资成 本大，不能有效地利用自身的液位压差进行反冲洗及运行成本高。
为此我们发明了一种全自动污水净化器，各功能立式配置，占地面积小， 成本低，能有效地利用自身的液位压差进行反冲洗，从而实现了污水净化的 长期低成本正常运行。
【发明内容】
本发明的目的在于提供一种结构简单，设计合理，制造方便，成本低，能 有效地利用自身的液位压差进行反冲洗，能保持污水净化的长期低成本正常 运行的全自动污水净化器。

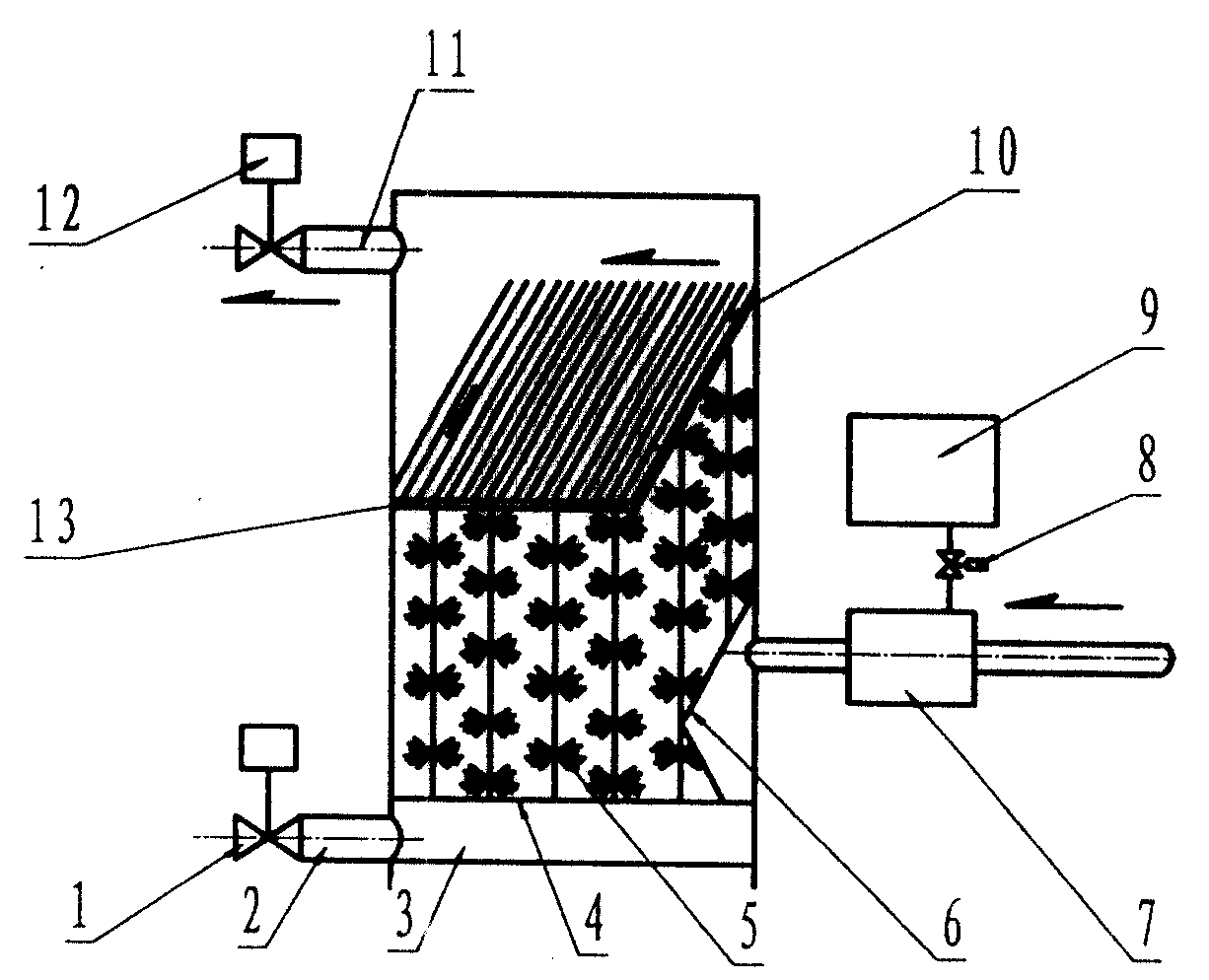

本发明为了达到上述目的，发明了一种全自动污水净化器，由(1)阀、(2)排 污管、(3)箱体、(4)隔板、(5)软体索、(6)滤网、(7)混合器、(8)阀、(9)加药器、 (10)斜隔板、(11)出水管、(12)阀、(13)支撑板组成，箱体(3)的底部左侧有排污管(2)， 焊接联接，排污管(2)的另一头装有阀(1)，螺纹联接，箱体(3)的中部装有混合 器(7)，焊接联接，混合器(7)的上部装有阀(8)，螺纹联接，阀(8)的另一端装有 加药器(9)、螺纹联接，箱体(3)的上部装有出水管(11)，焊接联接，出水管(11)的 另一端上装有阀(12)，螺纹联接，箱体(3)的内部靠混合器(7)进水口的一侧装有 滤网(6)，焊接联接，隔板(4)装在箱体(3)的底部，周边与箱体密封焊接联接， 支撑板(13)装在箱体(3)的中部，周边与箱体密封螺钉联接，软体索(5)的下端， 紧固在隔板(4)上，紧固联接，软体索(5)的上端，紧固在支撑板(13)上，紧固联 接，斜隔板(10)置于箱体(3)的上部两侧插槽内，与箱体(3)的两侧插槽活动联接， 其特征在于：箱体(3)的形状有两种，一种是方筒形，另一种是圆筒形，箱体 (3)的底部也有两种形式，一种是水平底，另一种是斜面底，斜面底的大头是 朝向排污管(2)的。
上述的全自动污水净化器其特征在于：隔板(4)上有许多阵列的孔，在阵列 的孔的实心处中心紧固着软体索(5)的下端。
上述的全自动污水净化器其特征在于：支撑板(13)上也有许多阵列的孔，孔 的大小、位置与隔板(4)上阵列的孔一一相对应，并在同一轴心线上，在阵列 的孔的实心处中心紧固着软体索(5)的上端。
上述的全自动污水净化器其特征在于：滤网(6)为楔形丝网，楔形丝的平面 向内，朝向混合器(7)的进水口，滤网(6)的下端是开口的，滤网(6)呈两种截面 形状，一种为<线形，另一种为(线形。
上述的全自动污水净化器其特征在于：混合器(7)的进水管的直径≤出水管 (11)的直径。
上述的全自动污水净化器其特征在于：斜隔板(10)有两个品种，一种为斜板， 另一种为斜管。
