申请日2006.04.12
公开(公告)日2007.05.16
IPC分类号C02F1/44; C02F1/48
摘要
新型高能活性水处理机，其特征包括：纳滤处理装置和高频磁化处理装置两部分，纳滤处理装置连接高频磁化处理处理装置，纳滤处理装置包括：进水泵1连接分流管2的总进水管，分流管2有多根出水管，每根出水管连接一根内部放有纳滤膜件5的纳滤管3，每根纳滤管3的出口分别连接汇流管4的一根进水管，汇流管4的总出水管连接高频磁化处理装置的进口;经过新型高能活性水处理机处理后的水，具有活化细胞增强免疫力，渗透力强提高代谢功能。溶解力强具有增强疗效功能，含氧量极高具有抑菌和保健功能，是目前最健康的饮用水。
权利要求书
1、新型高能活性水处理机，其特征包括：纳滤处理装置和高频磁化处理装置两部 分，纳滤处理装置连接高能磁化处理装置，

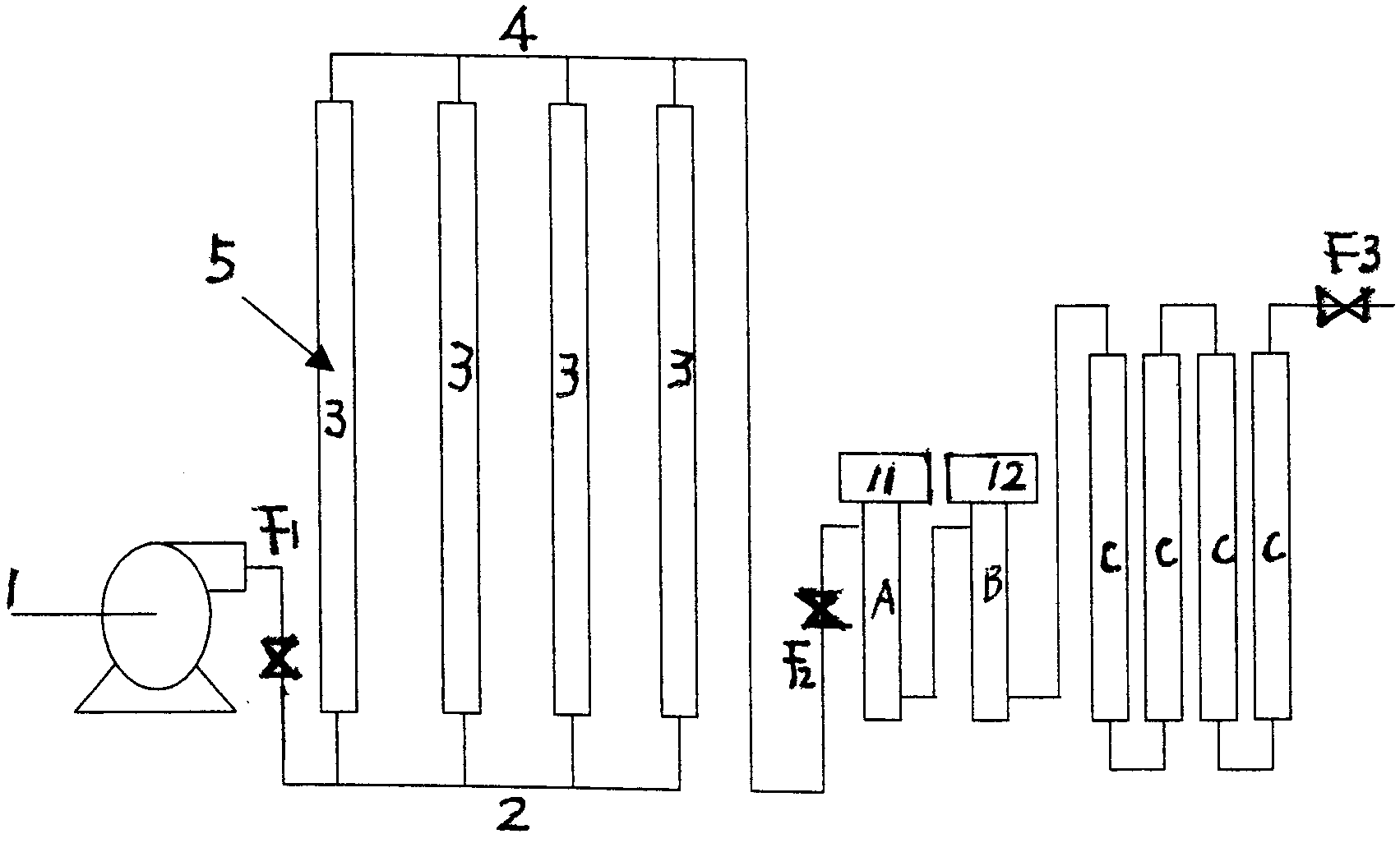

纳滤处理装置包括：进水泵(1)连接分流管(2)的总进水管，分流管(2)有多 根出水管，每根出水管连接一根纳滤管(3)，每根纳滤管(3)的出口分别连接汇流管 (4)的一根进水管，汇流管(4)的总出水管连接高能磁化处理装置的进口，每根纳滤 管(3)内部装有一支或多支钠滤膜件(5);
高频磁化处理装置包括：高频发生器(11)的输出端与高频罐(A)连接，高频发 生器(12)的输出端连接高频罐(B)，多根磁化管(C)内装有永久磁铁;阀(F2)连 接在汇流管(4)的总出水管与高频罐(A)之间，高频罐(A)的输出口通过管道连接 高频罐(B)的进口，高频罐(B)的出口通过管道连接多根磁化管(C)的进口，磁化 管(C)的出口连接阀(F3)，为催熟陈化后的酒液出口，多根磁化管(C)的连接方式 为串联和/或并联连接。
2、根据权利要求1所述的新型高能活性水处理机，其特征包括：纳滤管(3)、高频 罐(A)、(B)、磁化管(C)为立式放置或横式放置。
说明书
新型高能活性水处理机
技术领域
本实用新型涉及活性水处理机。该机适用于生活用水、饮料用水以及酒加浆用水等。
背景技术
中国专利号200420060030.3，专利名称：《高效复合酒催熟陈化机》具有活性、磁 化功能，其缺点是，这种普通钠滤设备只能部分除去水中的金属离子。
发明内容
本实用新型的目的在于克服现有技术处理效果差的缺点，提供一种新型高能活性水 处理机。
新型高能活性水处理机，其特征包括：纳滤处理装置和高频磁化处理装置两部分，纳 滤处理装置连接高能磁化处理装置，
纳滤处理装置包括：进水泵(1)连接分流管(2)的总进水管，分流管(2)有多 根出水管，每根出水管连接一根纳滤管(3)，每根纳滤管(3)的出口分别连接汇流管 (4)的一根进水管，汇流管(4)的总出水管连接高能磁化处理装置的进口，每根纳滤 管(3)内部装有一支或多支钠滤膜件(5);
高频磁化处理装置包括：高频发生器(11)的输出端与高频罐(A)连接，高频发 生器(12)的输出端连接高频罐(B)，多根磁化管(C)内装有永久磁铁;阀(F2)连 接在汇流管(4)的总出水管与高频罐(A)之间，高频罐(A)的输出口通过管道连接 高频罐(B)的进口，高频罐(B)的出口通过管道连接多根磁化管(C)的进口，磁化 管(C)的出口连接阀(F3)，为催熟陈化后的酒液出口，多根磁化管(C)的连接方式 为串联和/或并联连接。
工作原理
纳滤膜是介于反渗透膜(RO膜)与超滤膜(UF膜)之间，其分离机理是溶解于水 中的盐经膜孔径<2mm(200-1000分子量)进行分离，主要用于将低分子量溶质从溶剂中 分离出来。纳滤膜能有效地用于水的软化处理、杀菌、脱除病毒的高性能膜，平均脱盐 率为90.0%，也可用于液体分离和浓缩。钠滤膜件(5)采用卷式元件，见《液体分离 膜技术及应用》一书第355页，化学工业出版社出版。
高频磁化处理装置对水进行处理后，水分子的分子链被切断，使水分子的渗透性 增强。
优点：
1、经过本实用新型的纳滤处理的水，可以保护人体，健康增强人体抵抗力。
2、经过本实用新型处理的水，用于勾兑酒和水饮料，口感比纯水、软水、自来水 都好。
3、经过本实用新型处理的水，制成饮料对身体健康、促进新陈代谢有好处。
4、经过本实用新型处理的水，用于农业生产，增产10%～20%。
5、该系统可在超低压下运行，低耗电。
