申请日2006.04.19
公开(公告)日2007.04.25
IPC分类号C02F9/06; C02F1/46
摘要
本实用新型为一种多功能高效污水处理设备。主要由通过水管相互串联的紊流式化学反应器、过滤装置和电解槽三部分组成，紊流式化学反应器呈管道状、其内部装填满多个搅拌体，每个搅拌体的外壳为一封闭的小空篓，小空篓的两端分别各设有一个小孔，小空篓内设有一个带有转轴可以自由转动的旋转物，旋转物转轴的两端分别插入小空篓两端的小孔内，旋转物上带有多个翼片。多个搅拌体因其内旋转物的转动，不断地使水流分割、回流和搅拌，并形成紊流，让药剂与污水中污染物的反应迅速和充分，可大大提高化学处理的效率。本实用新型适用范围广，功能多，效率高。可广泛用于综合处理工业污水，医疗污水和生活污水。
权利要求书
1、一种多功能高效污水处理设备，其特征在于：主要由通过水管相互串 联的紊流式化学反应器、过滤装置和电解槽三部分组成，紊流式化学反应器呈 管道状、其内部装填满多个搅拌体，每个搅拌体的外壳为一封闭的小空篓，小 空篓的两端分别各设有一个小孔，小空篓内设有一个带有转轴可以自由转动的 旋转物，旋转物转轴的两端分别插入小空篓两端的小孔内，旋转物上带有多个 翼片。
2、如权利要求1所说的多功能高效污水处理设备，其特征在于三部分通 过水管串联的顺序是：紊流式化学反应器→过滤装置→电解槽。
3、如权利要求2所说的多功能高效污水处理设备，其特征在于过滤装置 为由多层叠加的单元盒构成的复合式过滤装置，各单元盒内装填有相同或不同 的过滤材料。

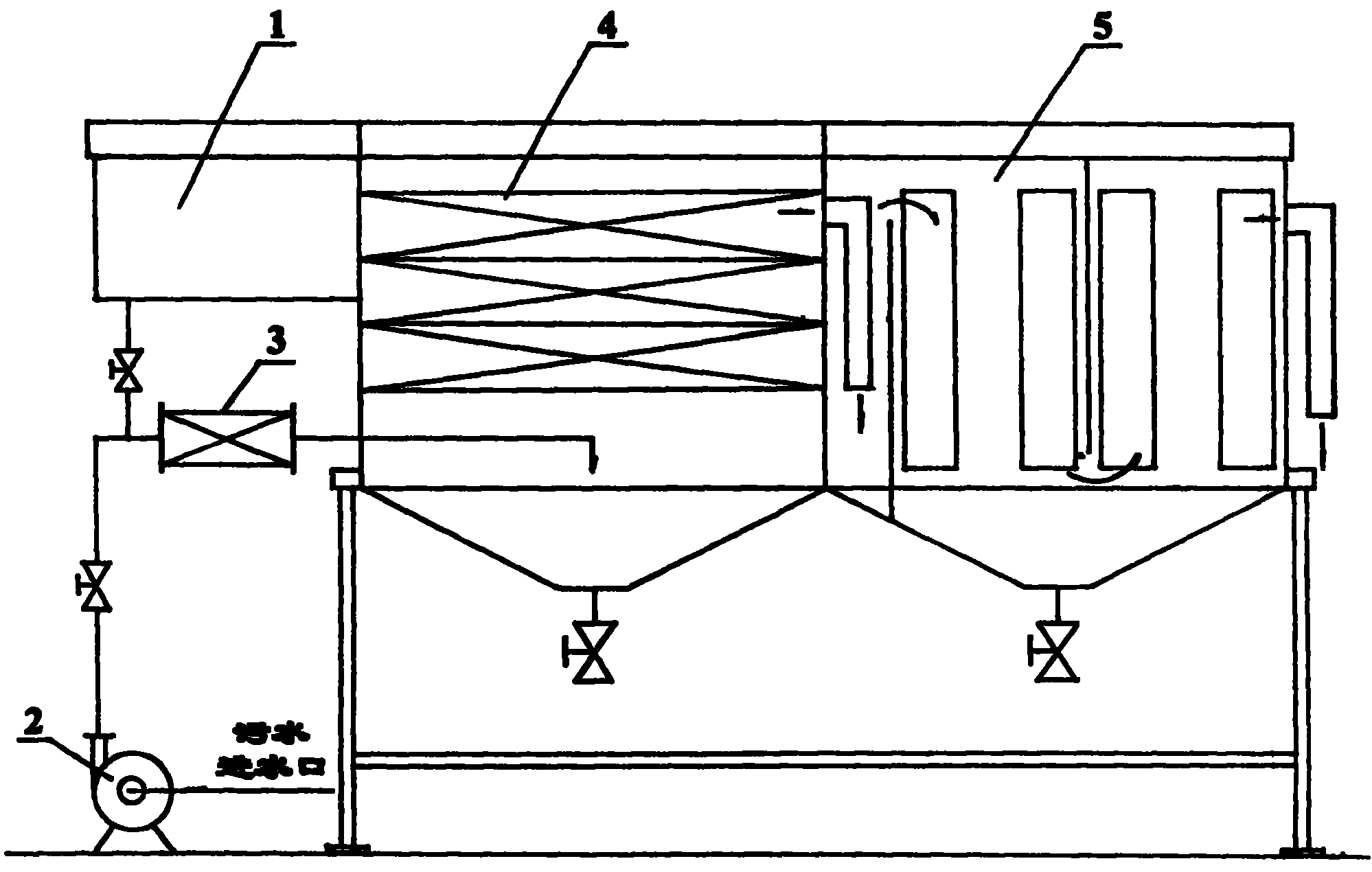

4、如权利要求3所说的多功能高效污水处理设备，其特征在于：化学储 罐(1)的出口与污水输送泵(2)的出口共同接紊流式化学反应器(3)的进 口，紊流式化学反应器(3)的出口接由多层叠加的单元盒构成的复合式过滤 装置(4)设在最下层的进口，复合式过滤装置(4)设在最上层的出口接电解 槽(5)的进口。
说明书
多功能高效污水处理设备
技术领域
本实用新型属水处理技术领域，具体涉及一种污水处理设备。
背景技术
随着工农业的发展和人口的增加，污水的排放量迅速增加，造成了严重的 水体污染;同时，水资源短缺的问题也日益严重。环境保护和水的再生利用都 迫切需要高效的污水处理设备。
现有的污水处理设备有进行澄清、过滤、吸附、脱色的物理处理装置，进 行混凝、中和、化学沉淀以及氧化还原等化学反应的化学处理装置，以及进行 电解处理的电解槽等。这些类别的污水处理设备各有特点和适用范围，其功能 比较单一。
实用新型内容
本实用新型的目的在于提供一种适用范围广、工作效率高的多功能高效污 水处理设备。
本实用新型主要由通过水管相互串联的紊流式化学反应器、过滤装置和电 解槽三部分组成，紊流式化学反应器呈管道状、其内部装填满多个搅拌体，每 个搅拌体的外壳为一封闭的小空篓，小空篓的两端分别各设有一个小孔，小空 篓内设有一个带有转轴可以自由转动的旋转物，旋转物转轴的两端分别插入小 空篓两端的小孔内，旋转物上带有多个翼片。电解槽的结构为已有技术，如《污 水处理工程设计》(化学工业出版社，2003年4月第一版)所记载的回流 式或翻腾式、单极或双极结构。过滤装置内装填有过滤材料。所说过滤材料可 以是活性碳、硅藻土等。
作为本实用新型结构的优化，三部分通过水管串联的顺序是：紊流式化学 反应器→过滤装置→电解槽，过滤装置为由多层叠加的单元盒构成的复合式过 滤装置，各单元盒内装填有相同或不同的过滤材料。
工作原理：水泵送入的污水与药剂混合后进入紊流式化学反应器，紊流式 化学反应器内部装填的多个搅拌体因其内旋转物的转动，不断地使水流分割、 回流和搅拌，并形成紊流，让药剂与污水中污染物的反应迅速和充分，可大大 提高化学处理的效率。自紊流式化学反应器流出的水进入复合式过滤装置，被 过滤材料澄清、过滤、吸附和脱色。自复合式过滤装置流出的水进入电解槽， 经电解处理后达到回用或排放标准。
本实用新型使用时，可根据污水的种类、成分、性质，以及处理后回用或 排放所要达到的标准，灵活选择化学、物理、电解处理中的全部或部分的不同 组合。如紊流式化学反应器内部装填搅拌体，过滤装置内装填过滤材料，电解 槽通电工作，且污水与药剂混合，则对污水进行的是化学→物理→电解的全面 处理。若紊流式化学反应器内部不装填搅拌体，污水不与药剂混合，则对污水 进行的是物理→电解处理。若过滤装置内不装填过滤材料，则对污水进行的是 化学→电解处理。若电解槽不通电工作，则对污水进行的是化学→物理处理。 若过滤装置内不装填过滤材料，电解槽不通电工作，则对污水进行的只是化学 处理。若紊流式化学反应器内部不装填搅拌体，污水不与药剂混合，电解槽不 通电工作，则对污水进行的只是物理处理。若紊流式化学反应器内部不装填搅 拌体，污水不与药剂混合，过滤装置内不装填过滤材料，则对污水进行的只是 电解处理。
物理处理能对污水澄清、过滤、吸附、脱色。化学处理利用化学反应去除 水中的污染物，其处理主要对象是无机物和一些难以降解的有机物质，常用混 凝法、中和法、化学沉淀法以及氧化还原法进行化学处理。混凝法要投加混凝 剂，混凝剂又可分为凝聚剂和絮凝剂两大类。凝聚剂主要为无机盐电解质，常 与絮凝剂联合使用。絮凝剂为有一定线形长度的高分子有机聚合物，有阴离子、 阳离子和非离子三大类型。酸性和碱性废水的处理常用中和法。常用的碱性中 和剂有石灰、电石渣、石灰石和白云石等，常用的酸性中和剂有废酸、粗制酸 等。电镀废水处理中除去铬酸根和氰根可用氧化还原法，含汞废水也可用氧化 还原法回收汞，有色废水也可用氧化还原法脱色。使用电解处理可以去除：各 种离子状态的污染物，如CN-，AsO- 2，Cr6+，Cd2+，Pb2+，Hg2+等;各种无机和 有机的耗氧物质，如硫化物、氨、酚、油和有色物质等;致病微生物。以上处 理方法都是现有技术，为本专业的技术人员所知晓。
本实用新型的优点是适用范围广，功能多，效率高。可广泛用于综合处理 工业污水，医疗污水和生活污水。
