申请日2006.04.25
公开(公告)日2006.10.11
IPC分类号C02F11/12
摘要
本发明涉及一种污泥脱水装置，公开了一种植毛带式污泥脱水装置。本发明采用低密度的过滤带，而在过滤带上设有采用静电所植上的细毛，该细毛可以阻挡污泥通过过滤带，使需要过滤的含水污泥首先通过重力沉降，排出大部分污水，以降低脱水过程所需要的内耗，以及提高脱水效率。本发明的优点是十分显著的，采用了低密度的表面设有静电植毛的过滤带，因此，含水污泥首先通过重力沉降，排出部分污水，然后再通过挤压脱水，大大提高了脱水效率，降低了能耗，也使设备结构大为简化，降低了制作成本。
权利要求书
1.一种植毛带式污泥脱水装置，包括箱体(1)、设置在箱体(1)中 的带有搅拌装置的水槽(2)和设置在水槽(2)一侧的过滤装置;其特征 在于，所说的过滤装置包括滚轮(3)、过滤带(4)、挤压轮(5)和电机 (6);
所说的滚轮(3)排列成中部设有凹陷(7)的箱体状，并连接在箱体 (1)上;
过滤带(4)与电机(6)的输出轴相连接，并绕在滚轮(3)上，过 滤带采用的是表面设有静电植毛的过滤带;
所说的挤压轮(5)设置在滚轮(3)排列成的箱体的凹陷(7)处。
2.根据权利要求1所述的植毛带式污泥脱水装置，其特征在于，过滤 带的密度为580～620目，优选600目。
3.根据权利要求1所述的植毛带式污泥脱水装置，其特征在于，还包 括预脱水装置，所说的预脱水装置设置在脱水装置与水槽(2)之间，所 说的预脱水装置包括预脱水滚轮(8)、预脱水过滤带(9)和预脱水电机 (10);
预脱水过滤带(9)与预脱水电机(10)的输出轴相，并连接绕在预 脱水滚轮(8)上，预脱水过滤带采用的是表面设有静电植毛的过滤带。
4.根据权利要求1所述的植毛带式污泥脱水装置，其特征在于，预脱 水过滤带的密度为580～620目，优选600目。
说明书
植毛带式污泥脱水装置
技术领域
本发明涉及一种污泥脱水装置，尤其涉及污泥脱水装置的过滤带。
背景技术
随着科学技术和生产的迅猛发展，人们对含水的污泥的处理提出了更 高的要求。
在含水污泥处理技术中，污泥的脱水装置的性能，将直接导致后处理 效果和处理成本。
目前，常规的处理装置所采用的过滤带，密度较大，为了能够将污泥 中的水滤去，需要较大的压力，因此导致设备结构复杂，设备庞大，内耗 和水耗也较高，如DN型号的脱水装置。
发明内容
本发明需要解决的技术问题是公开一种植毛带式污泥脱水装置，以克 服现有技术存在的缺陷。
本发明的技术构思是这样的：
采用低密度的过滤带，而在过滤带上设有采用静电所植上的细毛，该 细毛可以阻挡污泥通过过滤带，使需要过滤的含水污泥首先通过重力沉 降，排出大部分污水，以降低脱水过程所需要的内耗，以及提高脱水效率。

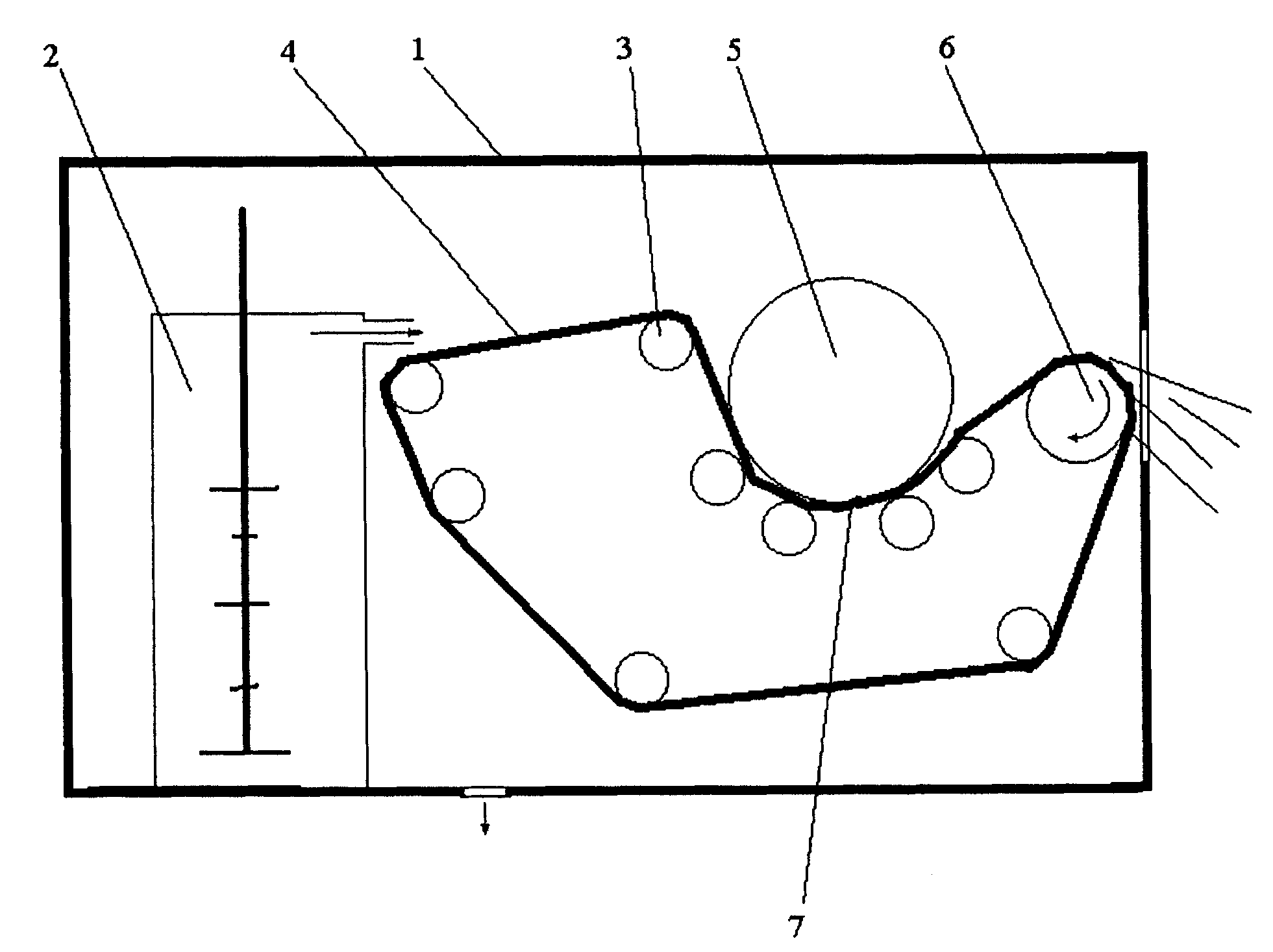

本发明的植毛带式污泥脱水装置包括箱体、设置在箱体中的带有搅拌 装置的水槽和设置在水槽一侧的过滤装置;
所说的过滤装置包括：滚轮、过滤带、挤压轮和电机;
所说的滚轮排列成中部设有凹陷的箱体状，并连接在箱体上;
过滤带与电机的输出轴相连接，并绕在滚轮上，该过滤带采用的是表 面设有静电植毛的过滤带，过滤带的密度为580～620目，优选600目;
所说的挤压轮设置在滚轮排列成的箱体的凹陷处。
本发明是这样使用的：
需要脱水的污泥在水槽中，与絮凝剂混合，絮凝，然后溢流到过滤带 上，进行重力沉降，沉降后的污泥随着过滤带进入凹陷，通过挤压轮挤压， 进一步挤出水分，然后排出装置。
本发明的优点是十分显著的，采用了低密度的表面设有静电植毛的过 滤带，因此，含水污泥首先通过重力沉降，排出部分污水，然后再通过挤 压脱水，大大提高了脱水效率，降低了能耗，也使设备结构大为简化，降 低了制作成本。
