申请日2006.11.29
公开(公告)日2008.02.06
IPC分类号E03D11/02; E03D11/10; E03D11/11; E03C1/12
摘要

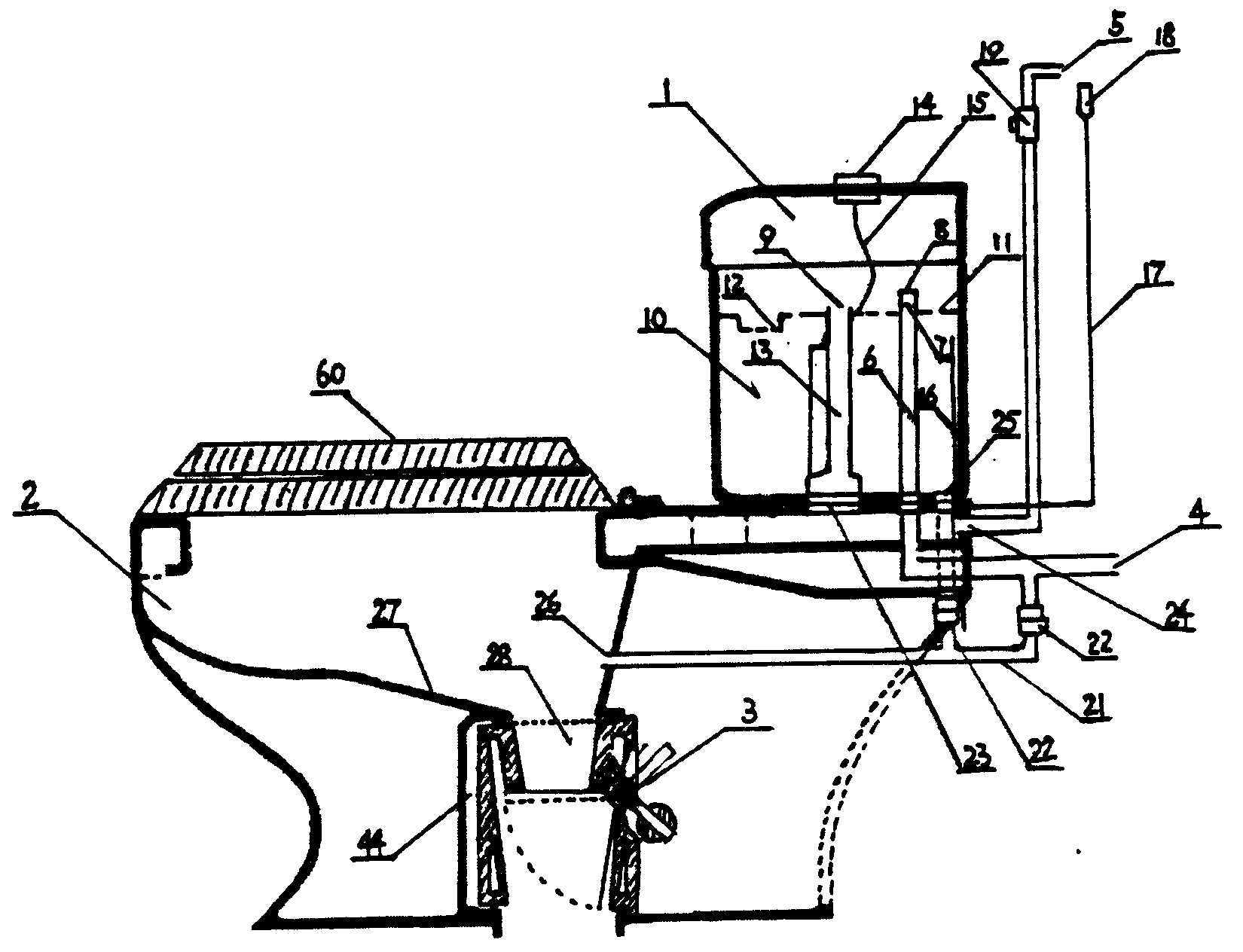

一种基本不改变现有便器外形不改变使用习惯的，以废水冲洗为主新水冲洗为辅的斜道直通式节水便器。它集废水利用与便器改进为一体，把传统水箱改成“两区四档”的废水水箱，同时配备了自来水直喷冲洗系统;将锅底式、平槽式便池改成上平下斜后直的纵剖面基本呈三角形的斜道直通式便池，实现污物污水直排且水封良好;采用了力平衡直排止逆组件，在直排档板与直排口之间安装了截面为人字形的有吸附力的O形密封圈。本实用新型使用生活废水冲洗便池，基本不用新水，同时解决了下水道阻塞和污水飞溅污染人体问题。它适用于坐便器、蹲便器、公厕通道便器、手提便器和飞机、火车、汽车、轮船以及狭小空间使用的便器。
权利要求书
1.一种废水冲洗为主新水冲洗为辅的斜道直通式节水便器，实用中废水 水箱、废水新水两用的斜道直通式便池、力平衡直排止逆组件和截面为人字 形的O形密封圈顺序连接，其特征是：废水水箱与废水新水两用的斜道直通式 便池进水口连接，斜道直通式便池污物直排口与力平衡直排止逆组件连接， 力平衡直排止逆组件的直排通道出口与截面为人字形的O形密封圈连接，力平 衡直排挡板水平位时与截面为人字形的O形密封圈密封闭合。
2.根据权利要求1所述的废水冲洗为主新水冲洗为辅的斜道直通式节水 便器，其特征是：废水水箱设有两个储水区分四档排水，进水管顶端装有盖 帽，两个储水区之间有隔板，隔板有凹口连通，每个储水区装一个双档排水 阀和一个液位显示装置，废水进水管前和两个储水区各设一个排污伐。
3.根据权利要求1所述的废水 冲洗为主新水冲洗为辅的斜道直通式节水 便器，其特征是：废水新水两用的斜道直通式便池上部为弧形，下部为斜道 式，纵剖面上平下斜后直，池沿设水道及下水口，后部上方设两个废水进口 和一个自来水新水进口，池腔后部下方设污物直排口，污物直排口与力平衡 直排止逆组件连接。
4.根据权利要求1所述的废水冲洗为主新水冲洗为辅的斜道直通式节水 便器，其特征是：力平衡直排止逆组件有方形、带沿嵌入式、罗纹接入式和 薄型四种类型，直排通道纵剖面均为上大下小的梯形，力平衡组件与固定在 直排通道出口外侧的固定部件绞接，可开启闭合，闭合时力平衡直排挡板通 过截面为人字形的O形密封圈与直排通道密封，直排挡板与支点另一端丝杆 上的铁球形成力平衡，力平衡铁球与支点距离通过丝杆调节。
5.根据权利要求1或4所述的废水冲洗为主新水冲洗为辅的斜道直通式 节水便器，其特征是：截面为人字形的O形密封圈整体形状为O形，截面为 人字形，安装在力平衡直排止逆组件直排通道出口平面的里大外小的嵌槽里。
6.根据权利要求1或4所述的废水冲洗为主新水冲洗为辅的斜道直通式 节水便器，其特征：方形力平衡直排止逆组件的后壁比前壁高，上下均装有0 形密封圈，采用推拉拆装结构，与前后同样差的便池直排口紧密组合。
7.根据权利要求1或4所述的废水冲洗为主新水冲洗为辅的斜道直通式 节水便器，其特征：带沿嵌入式力平衡直排止逆组件上口有环形沿，从便池内 腔直排口揿入置放，罗纹接入式力平衡直排止逆组件的上口有罗纹，与便池 直排口的罗纹连接。
8.根据权利要求1或4所述的废水冲洗为主新水冲洗为辅的斜道直通式节 水便器，其特征：薄型力平衡直排止逆组件直排通道短，静止时主体高度与 直径比为1∶3，其上口有罗纹，与便池直排口的罗纹连接。
9.根据权利要求1所述的以废水冲洗为主新水冲洗为辅的斜道直通式节水 便器，其特征是：废水水箱、斜道直排便池、力平衡直排止逆组件可以组合 使用也可以单项使用。
10.根据权利要求1-5中任一项所述的废水冲洗为主新水冲洗为辅的斜道 直通式节水便器，其特征：蹲便器废水水箱和便池为瘦长型，使用带沿嵌入式 力平衡直排止逆组件。
说明书
废水冲洗为主新水冲洗为辅的斜道直通式节水便器
技术领域
本实用新型涉及一种废水冲洗为主新水冲洗为辅的斜道直通式节水便 器，属于卫生洁具。
背景技术
世界淡水资源是有限的，中国大部分国土处于干旱半干旱地区，节约用 水迫在眉睫。便器节水是生活节水的重点，但是从目前市场品种看用新自来 水冲洗的便器仍占绝对多数，虹吸式便器仍是主流产品，尽管有人采用了延 长虹弯减少坡度，以及在虹弯内施釉减少阻力等办法，但事实上虹弯上坡仍然 存在，仍需要用大量的水才能将污物冲走，这是浪费水的主要原因;虹管式便 池还容易阻塞管道，便池阻塞成了每个家庭头痛的事;同时便池采用锅底结 构，水封的水潭正处在便池的污物着落点上，容易溅起污水污染人体。飞机， 火车，汽车上的水本来就很珍贵，可惜洗手和冲厕都用新水，诸如此类的现 象比比皆是。在目前已公开的直通便器技术中还存在着许多有待改进的地方。 在生活废水的利用上，目前的市场产品还未见到，在已知技术中，废水利用率 仍然偏低，尚需进一步努力。便器节水缺少一个集废水利用与便器改进为一 体的，符合市场需求的实用新型技术。
发明内容
本实用新型在基本不改变现有便器外形不改变使用习惯的前提下，提供 一种以废水冲洗为主新水冲洗为辅的斜道直通式节水便器。它是集废水利用 与便器改进为一体的实用新型技术。本实用新型把传统水箱改成“两区四档” (两个储水区，每个储水区分两档排水共四档)的废水水箱;将锅底式、平槽 式便池改成上平下斜后直的纵剖面呈三角形的直排便池;采用了力平衡直排 止逆组件，并在直排组件的直排口安装截面人字形的有吸附力的O形密封圈。 本实用新型的废水水箱技术、斜道直排式便池技术、力平衡直排止逆组件技 术在便器中可以组合使用也可以单项使用，它适用于坐便器、蹲便器、公厕 通道便器、手提便器和飞机、火车、汽车、轮船以及狭小空间使用的便器。
本实用新型所采取的技术方案是：从便器的废水水箱、便池、力平衡直 排止逆组件和截面为人字形的O形密封圈四个方面进行的。四者存在于便器 的统一体中。
废水水箱：本实用新型将原来的自来水水箱改成废水水箱，用于收集存放 生活废水。从洗面盆流来的废水和从厨房洗菜盆(带油和沉淀物的水不用) 流出的废水经过滤后流入废水水箱。废水水箱内分“两区四档”，即两个储水 区，每个储水区分两档排水共四档，小便时按一档，放四分之一的水，大便 时两档一齐按下，将整个储水区的水全放完。水箱水满时多余的水从溢流口流 下冲洗便池;显示器显示水箱全面缺水时，按延时冲水伐按钮，让自来水直 喷冲洗便器。在水箱进水管前及两个储水区各设一个排污伐，可定期清理， 将水箱内及进水管内的沉淀物经排污管进入便池排放。
便池：坐便器便池设三个进水口，其中两个是储水区的下水口，一个是自 来水喷水进口，在废水水箱排水口外的水道里有止逆装置，防止喷水倒灌。 蹲便器便池设一个进水口，废水管与自来水管在池外汇合后进入便池，由于 有位差，蹲便器废水水箱排水口不设止逆装置。便池上部为弧形，防止小便 回溅;下部为斜道式，污物落点在斜道上，借地球引力向直排口滑动。直排 口设在便池内腔的后部，与力平衡直排止逆组件相接。这种设计消除了污水 回溅污染人体的问题，同时实现污物直排节约用水。便池纵剖面上平下斜后 直基本上呈三角形。这种便池使百分之九十五以上的水在冲洗完便池之后从 污物着落点流过，污物先下冲洗水后下，不但节约用水，而且水封水残留物 少，室内无异味。
力平衡直排止逆组件：力平衡直排止逆组件有方形直排止逆组件、带沿 嵌入式直排止逆组件、罗纹旋接式直排止逆组件和薄型罗纹旋接式直排止逆 组件四种。方形直排止逆组件是一个后壁比前壁高10mm的长方形直排组件， 上下口均装有O形密封圈，与同样前后相差10mm的便池直排预留口相吻合。 它便于安装拆卸，从坐便器后部开放口往里一推即可，即使制作工艺上有误 差，也能使之接口吻合。安装好之后上下缝再用白水泥勾缝，防止藏污纳垢， 有利室内卫生。带沿嵌入式直排止逆组件、罗纹旋入式直排止逆组件和薄型 罗纹旋接式直排止逆组件三种组件与方形直排止逆组件一样，直排通道均为 上大下小的梯形，通道下口装有截面为人字形的有吸附力的O形密封圈。便器 不使用时，直排档板通过截面为人字形的O形密封圈与直排通道口密封并形 成水封，既防止下水道臭气回流，又能防止下水道中的老鼠、害虫进入室内。 力平衡组件与固定在直排通道口外侧的固定部件绞接，负载着水封水重量的 直排挡板与支点另一端力平衡丝杆上的铁球形成力平衡，力平衡组件绞接转 轴两端装有轴承，(转轴两端与固定部件也可用轴套式动配合)，具有良好的 灵活性，直排通道内只要有污物污水流下，力平衡挡板便会失去平衡开始倾 斜并实施排放。力平衡丝杆为直径10mm罗丝杆。力平衡铁球具有可调性，旋 转力平衡铁球可调节直排档板对直排口的压力，进而调节水封高度。力平衡 挡板最大张开度为80度。污物污水排完，在冲洗水快排完时力平衡挡板上升 归位，水封再次形成。
截面为人字形的O形密封圈：整体形状为O形，截面为人字形，底口为 双环形，它安装在便器直排通道出口O形平面的嵌槽里，不被挤压时剖面人 字形两只脚相距7-9mm，力平衡直排直排挡板水平位时O形密封圈被挤压，剖 面人字形两只脚相距13-15mm，它柔软地平铺在直排挡板上，并形成吸附盘， 在直排口与直排挡板之间起着密封作用，具有良好的密封效果。
本实用新型的有益效果是：使生活废水得到再次使用，基本上不用新自 来水。它的废水水箱技术、斜道直排便池技术、力平衡直排止逆组件技术在 便器中可以组合使用也可以单项使用，其中任何一项技术的使用都有明显的 节水效果，多项技术合用于一个便器，是1+1+1的节水效果。它适用于坐便 器、蹲便器、公厕通道便器、手提便器和飞机、火车、汽车、轮船以及狭小 空间使用的便器。本实用新型与现在市售便器外形基本无区别，使用方法也 基本相同，不因节水而增加使用者的繁锁操作，附合消费心理，市场推介容 易，社会节水效果好;厂家无须增加过多的新设备即可投产，专利技术的市 场转化情况也会很好。
