申请日2006.02.16
公开(公告)日2007.04.11
IPC分类号C02F3/28; C02F3/30
摘要
本实用新型涉及一种地埋式无动力污水处理装置，用于低浓度有机废水处理，它公开了在生物滤池(16)中设置有支承座(19)和滤料(17)及排泥管(18)，滤料放置在支承座(19)中，排泥管贯穿滤料层和支承板。本实用新型采用厌氧、兼氧和过滤处理相结合的污水处理技术，对低浓度的有机废水具有较好的处理效果，适宜于医院、生活小区、厂矿、企事业单位的生活污水处理。
权利要求书
1、一种地埋式无动力污水处理装置，包括进水口、出水口、集水井、调节 池、生物填料池、生物过滤池及自然氧化池和消毒井，在集水井设有格栅，在 生物填料池中则设有填料，每个池体均有检查孔，其特征在于：在生物滤池(16) 中设置有支承座(19)和滤料(17)及排泥管(18)，滤料放置在支承座(19) 上，排泥管贯穿滤料层和支承板。
2、如权利要求1所述的一种地埋式无动力污水处理装置，其特征在于：各 池体埋在地下，整个处理装置既可制成一体化装置，又可制成各独立处理单元 池体，再组合而成。
3、如权利要求1所述的一种地埋式无动力污水处理装置，其特征在于：所 说的滤料(17)、生物滤料(24)为石灰石。
4、如权利要求1所述的一种地埋式无动力污水处理装置，其特征在于：每 个池体相邻之处池盖底部均有通气孔相通，并可引至池外排放。
5、如权利要求1所述的一种地埋式无动力污水处理装置，其特征在于：自 然氧化池设有生物滤料(24)，液面以上与池外相通。
说明书
一种地埋式无动力污水处理装置
技术领域
本实用新型涉及一种环保领域的地埋式无动力污水处理装置及技术，特别 是低浓度有机废水的处理装置及技术。
背景技术
水是生命之源，是地球上唯一不可替代的自然资源。随着工业化的进程， 水源不足，水体污染和水环境生态恶化已成为社会发展的制约因素。现代的污 水处理技术，按其作用原理可分为物理化学法与生物化学法两类。物生处理包 括筛滤、沉淀、上浮、气浮、过滤和反渗透以及中和、混凝、电解、氧化还原、 汽提、萃取、吸附和离子交换、电渗析等，而生化处理则是利用微生物的代谢 作用，使污水中呈溶解、胶体状态的有机污染物质转化为稳定、无害的物质。 这个转化过程就是生物化学处理过程，简称污水生化法。生化处理可根据微生 物生长对氧环境的要求不同，分为好氧生物处理与厌氧生物处理两大类处理方 法。实际运用中，常把物化处理与生化处理结合，其典型的处理核心工艺为“厌 氧+好氧+过滤”，但在好氧处理阶段，均需要动力供氧，这样便消耗了能源，增 加了运行成本，带来了噪音干扰、设备维护等系列问题，其它的地埋式无动力 污水处理技术或装置，因其纯属厌氧处理工艺，所使用的滤料为鹅卵石或煤渣， 存在着出水PH值呈酸性，处理效率低，净化效果不好等问题。
发明内容
为了克服上述污水处理技术装置存在的不足和缺陷，本实用新型采用“厌 氧、兼氧和过滤”处理相结合的污水处理技术。目的在于提供一种地埋式无动 力污水处理装置及技术，该装置对低浓度的有机废水具有较好的处理效果。该 装置适用于医院、生活小区、厂矿、企事业单位的生活污水处理。

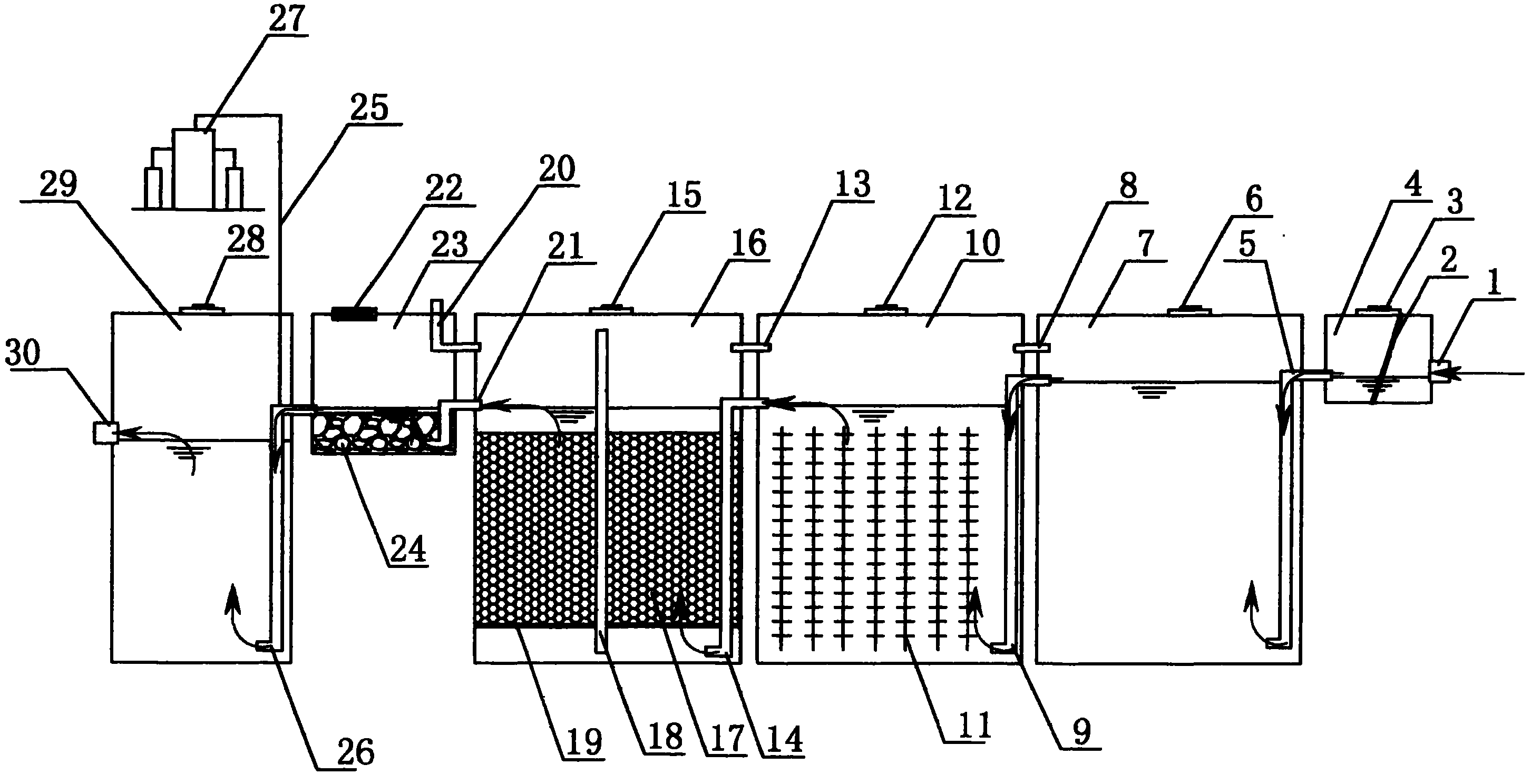

本实用新型解决上述问题是通过如下技术方案实现的：一种地埋式无动力 污水处理装置。在现有污水处理技术的进水口、出水口、集水井、调节池、生 物填料池、生物过滤池及自然氧化池和消毒井。在集水井设有格栅，在生物填 料池中则设有填料，每个池体还配有检查孔，以便维护之用。其结构特点以上 各处理单元池体可做成一体化装置埋在地下，以节约用地，生物滤池中设置有 支承座和滤料及排泥管，滤料放在支承座上，排泥管贯穿滤料层和支承板。
本实用新型所选的滤料为石灰石，用以微生物载体及调节污水中的PH值和 过滤，截留悬浮物。
本实用新型的调节池、生物填料池、生物滤池、自然氧化池和消毒池，它 们之间均有管道相连，在生物填料池中进行一级水解酸化处理，在生物滤池中 进行二级厌氧处理，在氧化池中进行三级兼氧处理，必要时，在消毒池中进行 四级消毒处理。由此使出水符合排放标准。
本实用新型每个池体在其液面上方，池盖底面、池体相邻之处均开有气孔 相通，各处理单元所产生的废气可一并收集后引至池外排放。
本实用新型的自然氧化池，液面以上与池外相通，池中设有生物滤料，厚 度接近污水液面，用以延长污水在该池停留时间，使其更好地自然吸收池外的 氧气，提高净化效率。
本实用新型的优点是为地埋式无力污水处理装置，该装置对低浓度的有机 废水此具有较好的处理效果。该装置适用于医院、生活小区、厂矿、企事业单 位的生活污水处理。
