申请日2005.09.19
公开(公告)日2006.12.06
IPC分类号C02F3/28; C12M1/107
摘要
一种高效产沼气的高浓度废水处理装置，属于环境工程所用设备装置。本实用新型装置是一个主要由新型膨胀颗粒污泥床反应器及物料进出的配套结构单元，和由数据处理器、在线沼气检测器、控制数据柜、电脑数据线路组成的计算机监控系统组合成的全自动化高效产沼气的厌氧处理有机废水的装置。主要结构单元膨胀颗粒污泥床反应器的构造特点是反应器分为反应区和三相分离器，上部设有气-固-液三相分离器，颗粒污泥可自行沉降，不需附设沉淀分离装置、辅助脱气装置及回流污泥设备。本装置既可以有效地处理有机废水，同时又可以高效地生产沼气，为有机废水的高效处理和沼气规模生产提供了一种理想的环境工程设备装置。
权利要求书

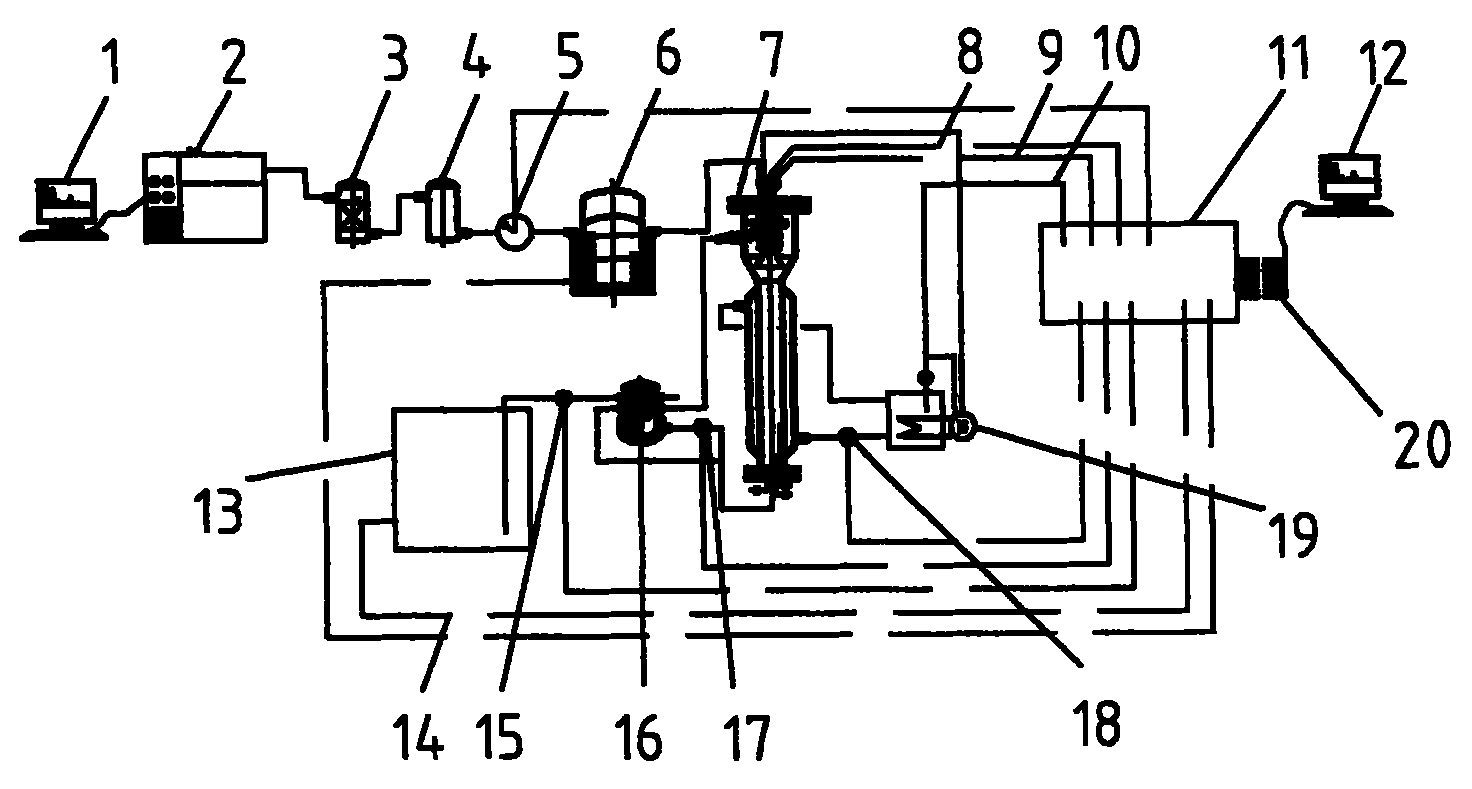

1.一种高效产沼气的废水处理装置，其特征是由膨胀颗粒污泥床反应器和计 算机监控系统组成的全自动化高效产沼气的厌氧处理有机废水的装置，所述装 置由数据处理器(1)、在线沼气检测器(2)、脱硫罐(3)、涤气罐(4)、气体 流量计(5)、浮气罐(6)、膨胀颗粒污泥床反应器(7)、温度面板显示(8)、 pH面板显示(9)、温度过热控制(10)、控制数据柜(11)、终端控制器(12)、 进料罐(13)、低液位报警(14)、进料泵(15)、缓冲罐(16)、循环泵(17)、 加热泵(18)、加热器(19)、电脑数据线(20)构成;进料罐(13)连接进料 泵(15)，进料泵(15)连接缓冲罐(16)，缓冲罐(16)与膨胀颗粒污泥床反 应器(7)连接，废水从缓冲罐(16)出来经过循环泵(17)打入反应器底部废 水进口(24)，由反应器上部的废水出口(22)回到缓冲罐组成一个循环管路， 当废水处理达标后，从缓冲罐底部排放口排出;反应器中所产沼气由反应器顶 部的沼气出口(21)引出，沼气通过管道依次经过浮气罐(6)、气体流量计(5)、 涤气罐(4)和脱硫罐(3)后送用户使用，本装置装有在线沼气检测器(2)和 数据处理器(1)，与脱硫灌相接对沼气进行在线检测;由加热器(19)、加热泵 (18)和膨胀颗粒污泥床反应器(7)的加热水进口(30)、加热水出口(23) 组成一加热水循环管路，热水通过反应器夹套对反应器加热;在加热器上装有 温度过热控制(10)，在反应器顶部装有温度探头(25)和pH探头(26)，温度 探头(25)和温度面板显示(8)连结、pH探头(26)和pH面板显示(9)连 结，设计有一个控制数据柜(11)，将气体流量计、温度面板显示、pH面板显 示、温度过热控制以及浮气罐、进料罐的低位报警装置、进料泵、循环泵和加 热泵的显示和/或操作控制均通过控制数据柜来运作，控制数据柜通过电脑数据 线(20)和终端控制器(12)接通。
2.根据权利要求1所述的高效产沼气的废水处理装置，其特征是膨胀颗粒 污泥床反应器为圆柱形结构竖直放置，包括反应区(29)、三相分离器(28)， 体侧分别开口为废水进口(24)、废水出口(22)、加热水进口(30)、加热水出 口(23)，反应器顶端为沼气出口(21)、内设温度探头(25)和pH探头(26)， 顶端采取不锈钢密封装置(27)，底座(31)通过螺母固定。
3.根据权利要求1所述的高效产沼气的废水处理装置，其特征是膨胀颗粒污 泥床反应器的安装，反应器竖直放置，底座通过螺母固定，外壁通过腰箍固定， 顶端由不锈钢密封盖通过螺母密封。
4.根据权利要求1所述的高效产沼气的废水处理装置，其特征是膨胀颗粒污 泥床反应器容积5L-2000m3，高径比H∶D为10∶1-2∶1，材质为玻璃或钢铁， 上下口和不锈钢法兰连接。
5.根据权利要求1所述的高效产沼气的废水处理装置，其特征是缓冲罐为圆 柱形，容积为3.5L-300m3，材质为玻璃或钢铁。
6.根据权利要求1所述的高效产沼气的废水处理装置，其特征是浮气罐为半 空心球倒扣于圆柱形容器中，材质为玻璃或钢铁。
7.根据权利要求1所述的高效产沼气的废水处理装置，其特征是反应器内的 温度和pH，加热水的液位，沼气量均由计算机系统自动控制和检测。
说明书
一种高效产沼气的高浓度废水处理装置
技术领域
本实用新型涉及一种新型高效产沼气废水处理装置，属于环境工程所用设备装 置。
背景技术
厌氧反应器既有传统的反应器又有现代高效反应器，厌氧工艺经百余年的发展 已从最初的第一代的厌氧消化池发展到第二代的厌氧滤器(AF)、厌氧流化床反应 器(AFB)、上流式厌氧污泥床(UASB)以及第三代的膨胀颗粒污泥床反应器(EGSB 和IC)的多种反应器形式。随着工业化的推进，能源危机和环境污染问题越来越突 出，这要求反应器既能有效的处理高浓度有机废水，同时又可以高效的自动化生产 沼气，现有的反应器不能很好的满足要求。
实用新型内容
本实用新型的目的：是提供一种新型高效产沼气废水处理装置，应用于处理工 业有机废水产沼气领域，能做到沼气生产的模块化、自动化、高效产气率。
本实用新型的技术方案：由新型膨胀颗粒污泥床(Expanded Granular Sludge Bed， 简称EGSB)反应器和计算机监控系统组装成的全自动化高效产沼气的厌氧处理有 机废水的装置。
本实用新型的有益效果：采用了新型EGSB反应器具有较高的有机负荷，水力 负荷能满足要求;污泥颗粒化后使反应器耐不利条件的冲击能力增强;具有较高的 上升流速，尤其是颗粒污泥EGSB反应器，由于颗粒污泥的密度较小，在适度的水 力负荷范围内，可以靠反应器内产生的气体来实现污泥与基质的充分混合及接触， 大大提高反应器的效率;在反应器上部设置了气-固-液三相分离器，对沉降良好 的污泥或颗粒污泥可以自行分离沉降并返回反应器主体，不须附设沉淀分离装置、 辅助脱气装置及回流污泥设备，简化了工艺，节约了投资和运行费用;在反应器内 不需投加填料和载体，提高了容积利用率，避免了堵塞问题。
同时通过数据线和计算机相连接，反应器内的温度和pH，加热水液位，沼气量 均由计算机系统自动控制和检测。自动化程度很高，大大降低了人工劳动强度。
本装置既可以有效的处理工业有机废水，减少环境污染，还可以补充城镇能源 供给，在沼气生产领域为国家的环保事业作出更多的贡献。
在现今世界上尚无类似于本实用新型的设计，其在结构和使用上有独特的原理， 其使用领域为厌氧处理工业有机废水高效生产沼气。
