申请日2005.09.14
公开(公告)日2006.09.13
IPC分类号E03C1/12; E03B11/02
摘要
本实用新型属于日常生活用品中，具体涉及一种废水、污水回收的移动式废水回收节水器，包括通过进水管与水池相连通的水箱，在水箱内部安装有隔板，在隔板上安装有单向阀门，在水箱的底部开有出水口，在水箱上安装有溢水管，溢水管接入地漏，具有结构简单、移动方便、能够有效节约水资源的优点。
权利要求书

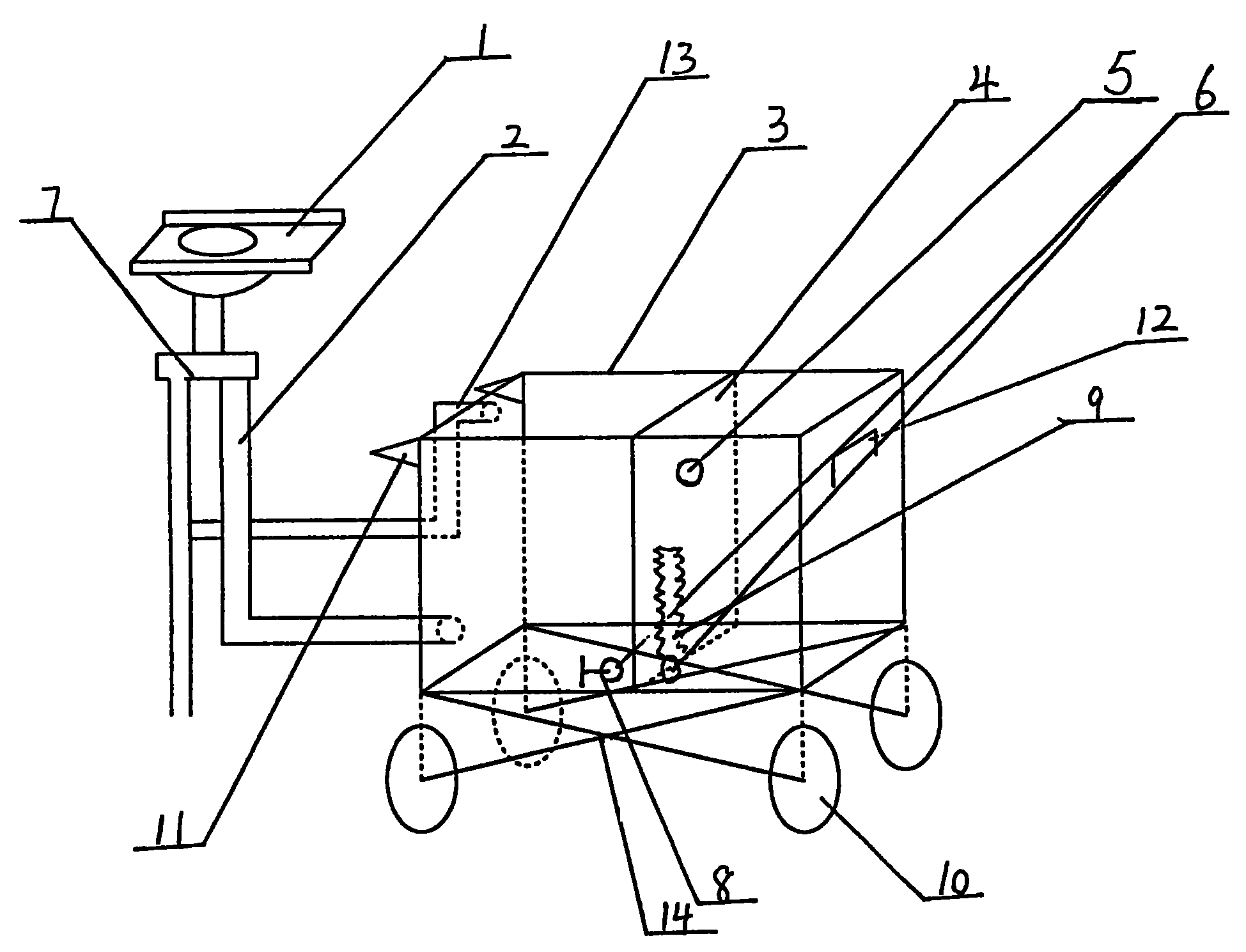

1、一种移动式废水回收节水器，包括通过进水管(2)与水池(1)相 连通的水箱(3)，其特征在于：在水箱(3)内部安装有隔板(4)，在隔板(4) 上安装有单向阀门(5)，在水箱(3)的底部开有出水口(6)，在水箱(3) 上安装有溢水管(13)，溢水管(13)接入地漏。
2、根据权利要求1所述的一种移动式废水回收节水器，其特征在于： 在隔板(4)一侧水箱(3)上开有的一个出水口(6)上安装有阀门(8)，在 隔板(4)另一侧水箱(3)上开有的另一个出水口(6)上安装有蛇皮管(9)。
3、根据权利要求1所述的一种移动式废水回收节水器，其特征在于： 水箱进水管(2)通过调位阀门(7)与水池(1)相连通，并且调位阀门(7) 还与接入地漏。
4、根据权利要求1所述的一种移动式废水回收节水器，其特征在于： 在水箱(3)下方通过十字升降架(14)安装有万向轮(10)，在水箱(3)的 一侧安装有支架(11)，在水箱(3)上还安装有把手(12)。
说明书
移动式废水回收节水器
技术领域
本实用新型属于日常生活用品，具体涉及一种对家庭废水、污水回收利用 的移动式废水回收节水器。
背景技术
目前，在居民楼中，居民冲便池大多使用清水，冲便池用水量大，同时在 经济高速发展的社会中，现代居民的日常生活用水越来越紧张，这样使用清水 不但没有必要，而且造成了生活用清水的大量浪费。
发明内容
本实用新型的目的在于克服现有技术中存在的不足而提供的一种结构简 单、移动方便、能够有效节约水资源的移动式废水回收节水器。
本实用新型的目的是这样来实现的：包括通过进水管与水池相连通的水箱， 在水箱内部安装有隔板，在隔板上安装有单向阀门，在水箱的底部开有出水口， 在水箱上安装有溢水管，溢水管接入地漏。
在隔板一侧水箱上开有的一个出水口上安装有阀门，在隔板另一侧水箱上 开有的另一个出水口上安装有蛇皮管。水箱进水管通过调位阀门与水池相连通， 并且调位阀门还与接入地漏。在水箱下方通过十字升降架安装有万向轮，在水 箱的一侧安装有支架，在水箱上还安装有把手。
本实用新型具有结构简单、移动方便、能够有效节约水资源的优点。
