申请日2005.05.30
公开(公告)日2006.06.21
IPC分类号C02F3/32; C02F3/10
摘要
一种模块化生态滤流集成净化水处理装置。目前对水环境保护与治理技术存在一定的问题。本实用新型的主要特征是由一用以安置水生植物和滤料层的水槽及右端部一侧壁上设有一出水口管的水仓所组成，所述的水槽的底面设有与所述的水仓相通的网孔，所述的水仓中部左侧的底面上设有一上端端部带有进水口的沉淀与反冲洗区隔层，所述的水仓中部右侧的顶面上设有一下端端部带有出水口的集水区隔层，所述的沉淀与反冲洗区隔层与所述的集水区隔层之间的所述的水仓的内顶面上悬挂有纤维填料，所述的水仓的左端部的顶面上设有一反冲洗进水孔，所述的水仓的右端部内设有一与所述的水仓的右端部一侧壁上所设的出水口管相联接的潜水泵。本实用新型能有效地净化水体，维持水域生态稳定，而且能改善周边环境景色。
权利要求书

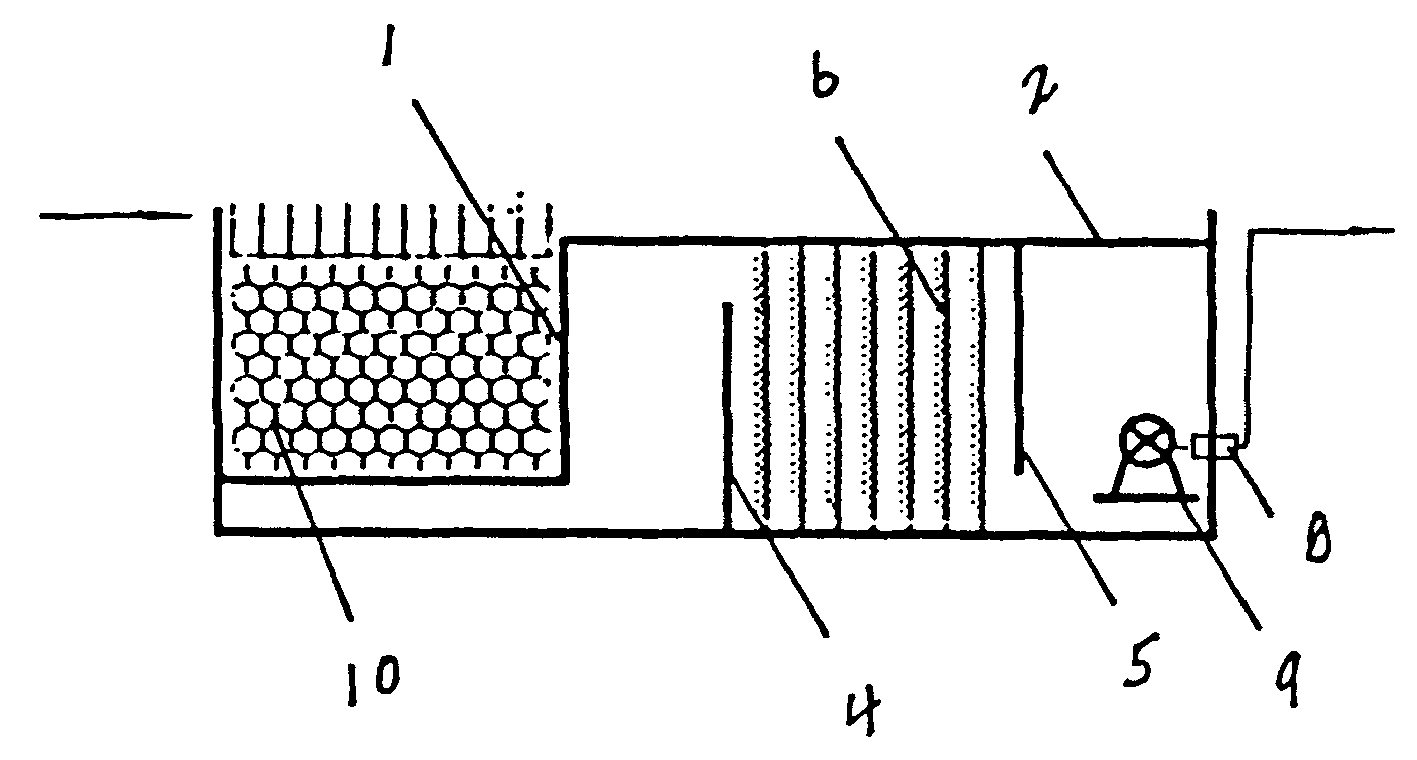

1、一种模块化生态滤流集成净化水处理装置，其特征在于它包括一用以 安置水生植物和滤料层(10)的水槽(1)及右端部一侧壁上设有一出水口管 (8)的水仓(2)，所述的水槽(1)的底面设有与所述的水仓(2)相通的网 孔(3)。
2、根据权利要求1所述的一种模块化生态滤流集成净化水处理装置，其 特征在于所述的水仓(2)中部左侧的底面上设有一上端端部带有进水口的沉 淀与反冲洗区隔层(4)，所述的水仓(2)中部右侧的顶面上设有一下端端部 带有出水口的集水区隔层(5)，所述的沉淀与反冲洗区隔层(4)与所述的集 水区隔层(5)之间的所述的水仓(2)的内顶面上悬挂有纤维填料(6)，所 述的水仓(2)的左端部的顶面上设有一反冲洗进水孔(7)，所述的水仓(2) 的右端部内设有一与所述的水仓(2)的右端部一侧壁上所设的出水口管(8) 相联接的潜水泵(9)。
3根据权利要求1或2所述的一种模块化生态滤流集成净化水处理装置， 其特征在于所述的模块化生态滤流集成净化水处理装置可以二个或二个以上 前后或平排联接组合成为一整体。
说明书
一种模块化生态滤流集成净化水处理装置
技术领域：
本实用新型涉及一种净化水处理 装置，特别是涉及一种模块化生态滤流 集成净化水处理装置。
背景技术：
环境保护是我国的一项基本国策，也是实施可持续发展战略的关键环节 之一，目前，水资源短缺和水环境污染严重制约了经济的发展，因此，积极 开展水的可持续利用和保护已迫在眉睫，随着环保意识和生活水平的提高， 人们对水环境保护与治理技术，以及城市和住宅区域水体生态景观建设的要 求日益提高，水体生态景观既能美化周边环境，又能净化水质和空气，从而 为人类提供健康的生活环境，然而，绿化和水景需要科学利用与合理维护， 水体污染物必须及时有效制止，否则将造成二次污染，导致不同程度地改变 水生态系统的结构和功能，破坏生态系统平衡，严重影响某些生物种类正常 生长、发育和繁殖，也直接或间接地危及人体健康。
发明内容：
本实用新型的目的是要提供一种模块化生态滤流集成净化水处理装置，它 不但能有效地实现水的处理以获取最佳供水水质，还能促进水体循环利用， 而且，本实用新型能够根据水生植物的习性，因地制宜布设水生植物的种植 规模和景观造型，从而能大大改善周边环境的景色。
为了实现上述的目的本实用新型提出如下设计方案：本实用新型的一 种模块化生态滤流集成净化水处理装置具有一水槽和水仓，所述的水槽的底 面布设有网孔，所述的水槽通过底面的网孔与所述的水仓相通，所述的水槽 的上端端部可用以种殖水生植物，即形成一生态湿地，所述的水槽内还铺设 有一滤料层，以构成物理过滤区，所述的水仓右端部的一侧壁上设有一出水 口管。所述的水仓中部左侧的底面上还安设有一个上端端部带有进水口的沉 淀与反冲洗区隔层，所述的水仓中部右侧的顶面上还装设有一个下端端部带 有出水口的集水区隔层，所述的水仓中部左侧的沉淀与反冲洗区隔层与所述 的水仓中部右侧的集水区隔层之间的所述的水仓的内顶面上还挂设有用来形 成生物净化区的纤维填料，所述的水仓的左端部顶面上还制有一个反冲洗进 水孔，所述的水仓的右端部内还设有一潜水泵，所述的潜水泵与所述的水仓 右端部的一侧壁上的出水口管联接固定。
由于本实用新型改进了现有的净化水处理装置，将可安置水生植物及存 放滤料的且底部设有网孔的所述的水槽和由所述的隔层分设的所述的水仓构 成了一个水处理装置，这样，不但能以具有生态湿地净化区、物理过滤区、 沉淀与反冲洗区、生物净化区、集水区等一体化的方式净化水体，维持水域 生态稳定，而且能改善周边环境景色，同时，还能利用反冲洗功能对模块式 生态滤流集成净化水处理装置进行再生处理，不仅防止了二次污染的产生， 而且，还延长了使用周期，降低了水处理的成本，另外，本实用新型模块式 生态滤流集成净化水处理装置还能够根据实地水域环境状况和水体景观技术 要求灵活安装，采用多种布局形式组合使用，既可以模块形式将二个或二个 以上装置前后排列组合成一整体使用，也可以平排联接组合成为一整体使用。
