申请日2004.12.30
公开(公告)日2006.04.12
IPC分类号E03C1/12; D06F39/08
摘要
一种洗衣机废水分类排放回收装置，可与家用废水回收器配合使用，在洗衣机的排水总管上接入与进水管相连的旁通管及排水分类阀，其阀连接程序控制器，由程序控制器根据洗衣程序实时对所排废水分类排放，利于收集。对较干净的废水可以分类排放，便于分类收集，可以多次利用，对污水也可以分开收集，再利用。节水、方便、实用。
权利要求书

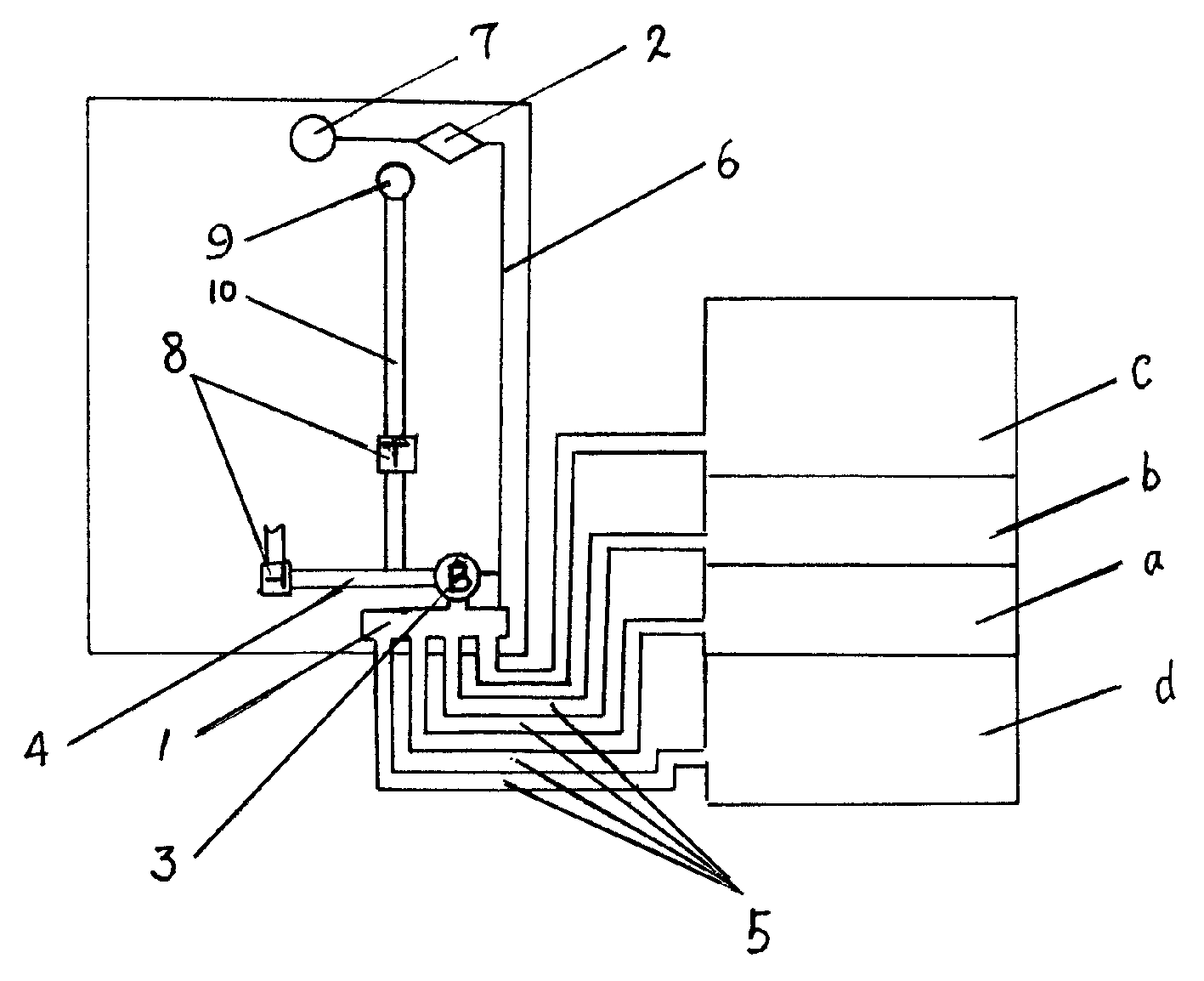

1、一种洗衣机废水分类排放回收装置，其特征是：在分类排水阀(1)的 一端连接在排水总管(4)上，另一端连接排水分管(5)，进水管(9)与排水 总管(4)有旁通管(10)，在旁通管(10)上有止回阀(8)与之相连接。
2、根据权利要求1所述的一种洗衣机废水分类排放装置，其特征在于：微 型电泵(3)可以正反向送水，分类排水阀(1)有连接线接入控制器(2)上。
说明书
洗衣机废水分类排放回收装置
技术领域
本实用新型涉及家用电器产品，尤其是一种适用于洗衣机的废水分类排放 再行回收的装置。
背景技术
随着水管源的紧缺，用水成本不断提高，回收废水再次利用成了人们节水 的重要措施，洗衣用水是家庭生活用水的重要构成部分，由于洗衣分为洗涤、 漂洗，漂洗又分为一次漂洗。二次漂洗、三次或多次漂洗，自然形成了较脏的 洗涤水，且只能利用一次。而漂洗和一次洗涤则不一样，从第一次漂洗到最后 一次漂洗，越是向后，水质越干净。往往最后的漂洗水，无须进行水处理就可 以再次利用。而目前几乎所有的洗衣机只能把水向一个地方排放，不能分类收 集，或者只能利用一次。否则只有用人工分类收集的方法收集，也很不方便， 影响水源的再利用。目前，公开各方面的技术，仅仅限排水阀的结构，而这种 结构复杂，控制也烦琐，不是完整的废水分类排放的技术方案。
发明内容
本实用新型克服了上述不足，将废水分类排放，利于分类收集，可以方便 对水资源的多次利用，效果好、方便、实用。
本实用新型的技术方案是这样的：在洗衣机排水总管上安装连接有分类排 水阀，分类排水阀一端接入排水总管，另一端分别接两个或两个以上的分水管， 且分水管与分类排水阀的阀口相对应接入污水器，分类排水阀装有电器装置， 控制元件接入洗衣机控制程序或单独控制，洗衣机的排水总管的上端连接止回 阀，下边有旁通管与进水管相连，旁通管上接有止回阀，在旁通管与排水总管 的连接点的下边，可接入可以正反向逆水的微型电泵。
这样就可以将污水分类排放进污水器，还可以自动再次利用二次水，省水、 实用，具体使用方法在实施例中作详细说明。
